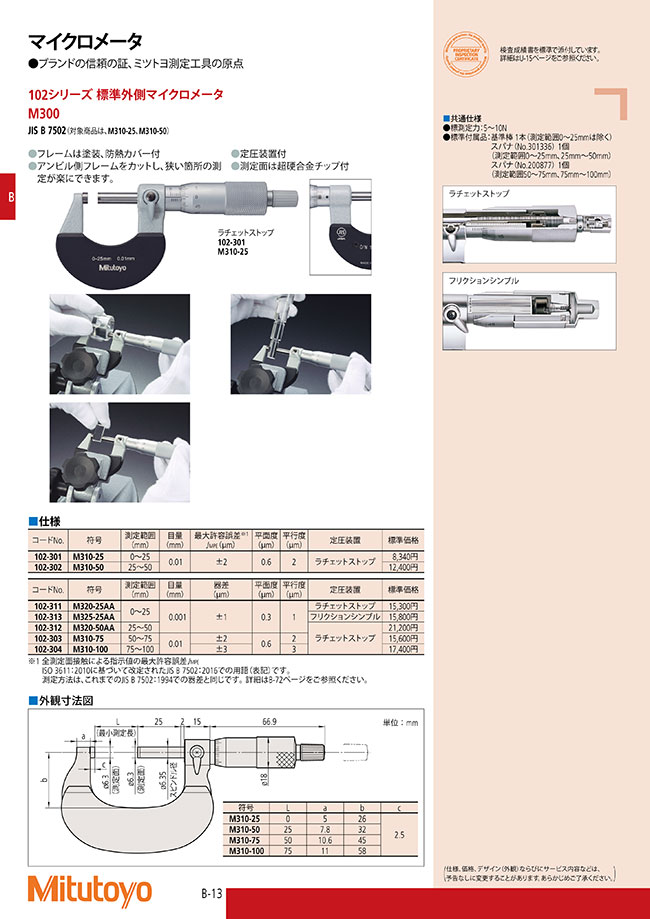

102シリーズ 標準外側マイクロメータ M300

外形図

注意・禁止事項

ご使用の前に

1. シンブルを全行程にわたって回転させ、引っ掛かりや作動にムラが無いか確認してください。
2. アンビル、スピンドルの両測定面に白紙を挟み測定面のゴミやホコリを取り除いてください。
3. 測定面を合致させ、以下の内容を確認してください。
・ゆっくりと両測定面を合致させ、ラチェットストップを使用し3～5回（1.5～2回転）廻して測定カをかけて基点^※確認をしてください。
※測定範囲0～25mmの場合、基点は0になります。勢いが付きますとアンビル側を押込み、精度に影響する場合があります。（写真1）
・基点がずれている場合は、スリーブ（外筒）を回転させて基点合わせを行ってください。（図1）
4. 大型タイプのマイクロメータは、使用する姿勢と同様の姿勢で基点合わせを行ってください。

ご使用中

1. 目盛の読取りは、正面に視線を置いて視差に注意してください。（図2）
2. 1μm単位の読取りは、外筒基準線とシンブル目盛線の重なる量にしたがいます。（図3）
3. スピンドルは外部からの衝撃等を受けないように注意してご使用ください。（写真2）
4. 長時間使用する際には温度変化等により基点変化が発生する可能性がありますので、定期的な基点確認を行ってください。

落下や衝撃等により破損してしまった場合は、そのまま使用せずミツトヨへ修理依頼をお願いいたします。

ご使用後

1. ご使用後は、各部に損傷が無いか確認して全体を清掃してください。水溶性切削油等が付着する場所でご使用になった場合は、清掃後、必ず防錆処理を行ってください。
2. 測定面は0.2～2mm程度開き、クランプは解除して保管してください。（写真3）
3. 保管は、高温や高湿になる場所、塵埃、オイルミストの多い場所を避けてください。
4. 長期保管する場合は、ミクロール（コードNo.207000）でスピンドルを防錆処理して、保管してください。
