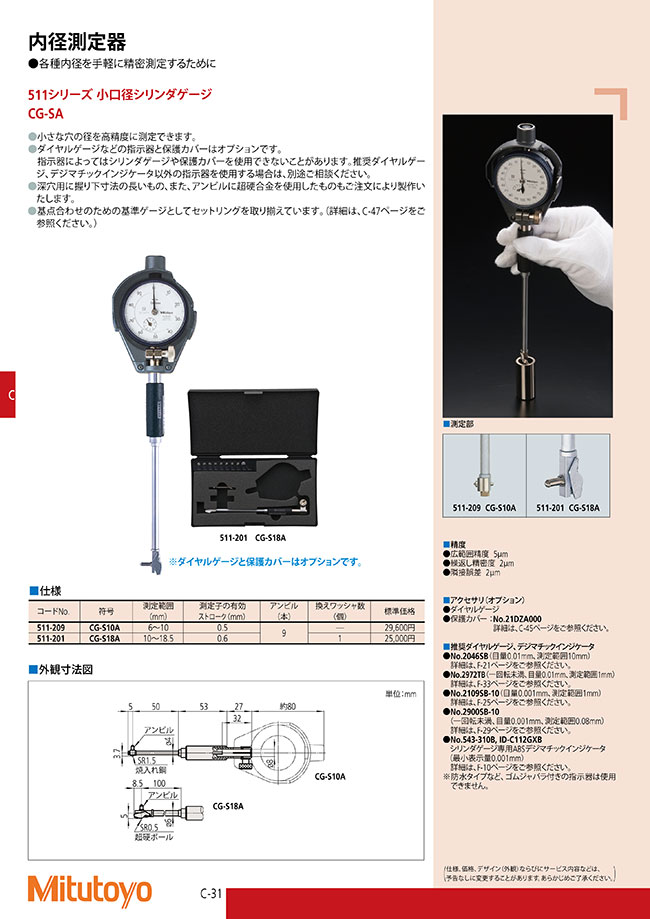

511シリーズ シリンダゲージ

製品特長・仕様

製品の基本仕様・特長

各部の名称

外形図

単位：mm



注意・禁止事項

ご使用の前に

1. 乾いた布で測定子やアンビルを清掃してください。
2. 指示器が動かないようクランプねじを確実に締めてください。指示器が動いてしまう場合は、指示器やクランプねじを清掃してください。
3. 測定開始前には、必ず基点調整を行ってください。外側マイクロメータによる基点調整をする場合、マイクロメータは縦姿勢として、アンビルが下側となるように保持してください。（図1）
4. 基点調整を行う際に便利なシリンダゲージゼロチェッカ（コードNo.515-590）も販売しております。（写真1）

ご使用中

1. シリンダーゲージを測定対象物に入れる際は、ガイド側、アンビル側の順に挿入してください。（図2）
2. シリンダゲージの測定にて測定物の表面に傷をつける等の問題が発生した場合は、特別注文にて測定力やガイド支持力、接触球面を変更することにより、問題を緩和することができます。ミツトヨへご相談ください。

落下や衝撃等により破損してしまった場合は、そのまま使用せずミツトヨへ修理依頼をお願いいたします。

ご使用後

1. ご使用後は、各部に損傷等が無いか確認して全体を清掃してください。
2. 測定子の内部や摺動部に汚れが付着した場合は、ヘッド部のみをアルコール等に浸漬させスナップリングプライヤを使用し、内部を洗浄してください。（図3）
洗浄後は充分に乾燥させ、測定子とドライバーピンは必ずミクロール（コードNo.207000）を薄く塗布してください。
3. 保管は、高温や高湿になる場所、塵埃、オイルミストの多い場所を避けてください。
