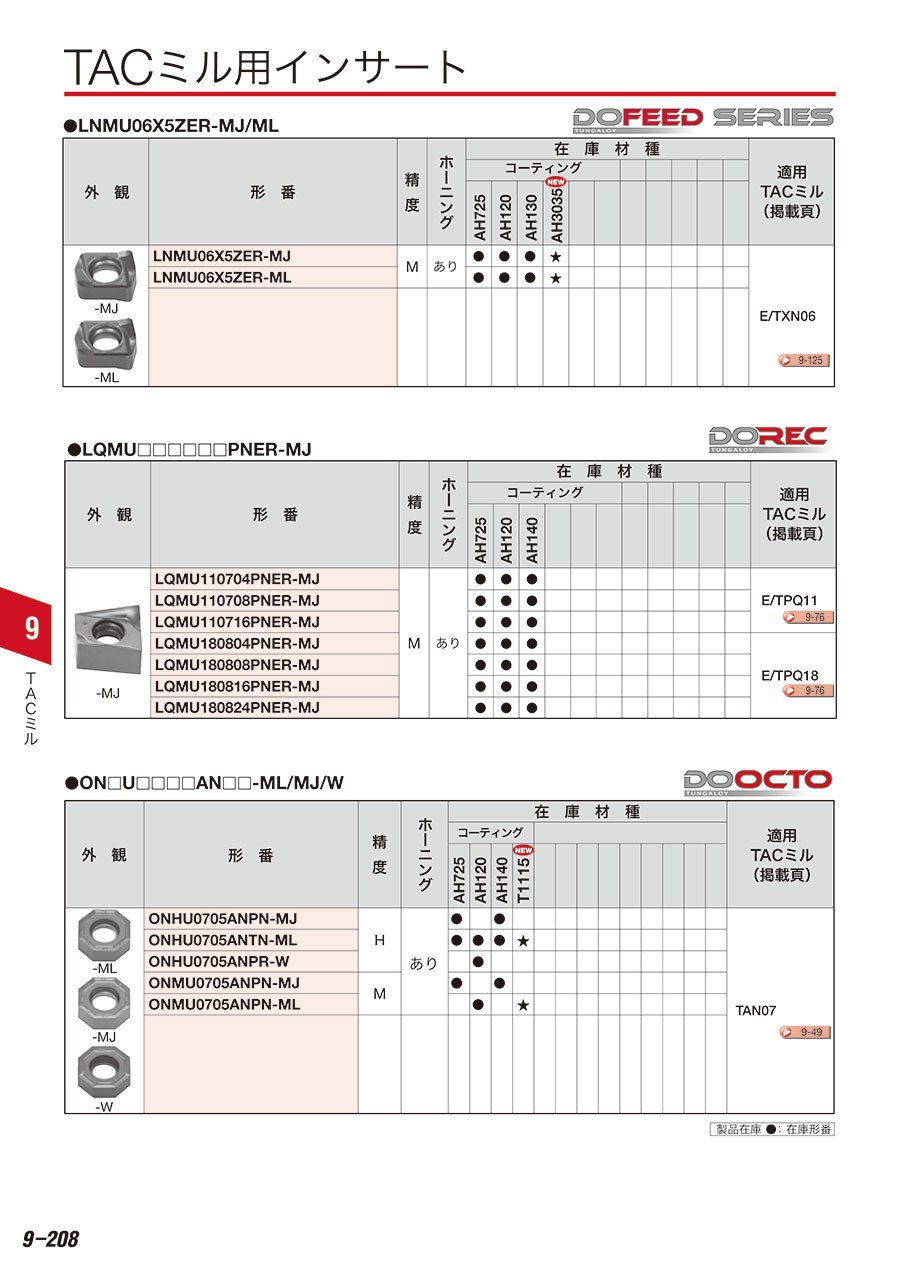

平面加工用 DoOcto/DoQuad TAN07/TAN07W形カッタ用インサート

製品特長・仕様

製品の基本仕様・特長

■両面タイプと片面タイプの両方のインサートを選択可
高切込みから高送りまでフルカバー

【ONMU／ONHU 八角形両面タイプ（高経済性）】

MJブレーカ

MLブレーカ

W

【SNMU／SNHU 四角形両面タイプ（高切込み）】

MJブレーカ

MLブレーカ

W

■対応領域

■多種多様な被削材に対応する材種設定

【AH120】

• 耐摩耗性と耐欠損性のバランスに優れるPVD材種
• 鋼、鋳鉄の一般的な加工に最適

■SNMU／SNHU（四角形両面タイプ）の特長

• 黒皮面等の加工に向く高切込み（7.5mm）仕様
• 従来品の1.4倍のインサートサイズ（内接円17.3mm）を採用し、強度を向上
• 切れ刃にインクリネーションを付与し、良好な切りくず処理性

APMX = 7.5mm

性能・試験情報

【切削抵抗】

カッタ	TAN07R100M31.7-07 （φ100 mm, Z = 1）
インサート	SNMU1706ANTR-ML AH3135
被削材	S55C（200HB）
切削速度	Vc = 150 m/min
刃当り送り	fz = 0.2 mm/t
切込み	ap = 3 mm
切削幅	ae = 70 mm
切削油	乾式

【炭素鋼の工具寿命】

カッタ	TAN07R125M38.1-08 （φ125 mm, Z = 1）
インサート	SNMU1706ANPR-MJ AH3135
被削材	S50C（200HB）
切削速度	Vc = 157m/min
刃当り送り	fz =0.15mm/t
切込み	ap = 2 mm
切削幅	ae = 120 mm
切削油	乾式

外形図

ONHU0705-W

SNHU1706-W

使用方法・使用事例

使用方法

ONHU0705ANPR-W

数字が印字されている切れ刃が、底面を向くようにさらい刃インサートを取付けて下さい。
さらい刃使用時は、1枚のみ取り付けてください。
送り f は 5.5 mm/rev 以下でご使用ください。
SNMU/SNHU/OWMTインサートと組み合わせて使用しないでください。

SNHU1706ANFN-W

左図1のように、さらい刃インサートを取付けて下さい。
さらい刃使用時は、1枚のみ取り付けてください。
送り f は9.5 mm/rev 以下でご使用ください。
ONMU/ONHU/OWMTインサートと組み合わせて使用しないでください。

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
