タンガロイ

高送り加工用カッタ EVHインサート

高送り加工用カッタ EVHインサート
通常単価(税別)
1,230円～1,540円
税込単価
1,353円～1,694円
通常出荷日：1日目

中心刃、外周刃が選べるチップ（フライス加工用）。【特長】・1本の工具で側面削り・溝加工・穴加工など、多...

詳細を確認
  • こちらの商品には本体は付属しておりません。
未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

ハイブリッドTACミル EVHインサート:関連画像

中心刃の外観

ハイブリッドTACミル EVHインサート:関連画像

外周刃の外観

ハイブリッドTACミル EVHインサート:関連画像

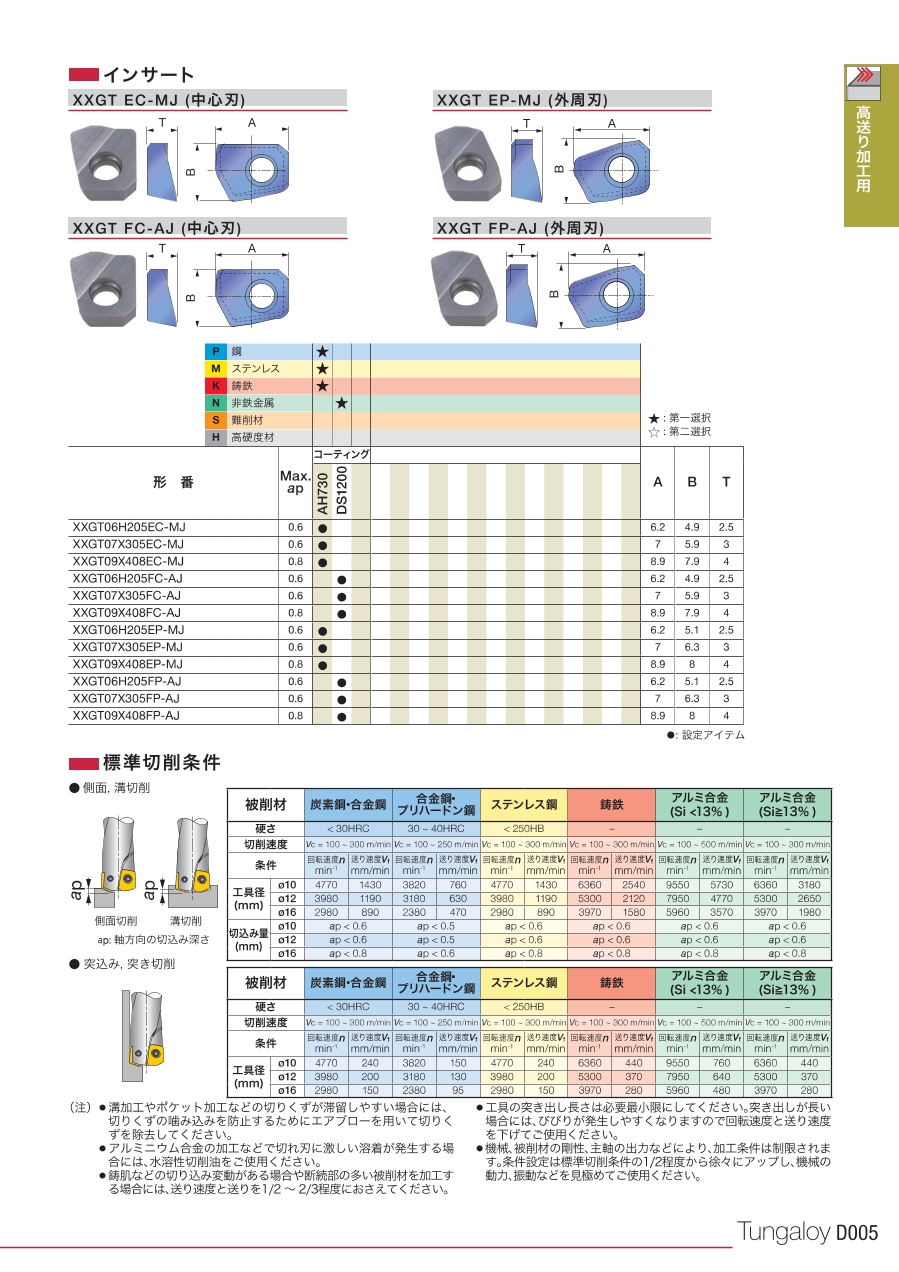

構造および部品構成

形番 材種 寸法（mm） 適応
被削材		 使用本体
AH730 DS1200 A B T コーナ半径
rε
中心刃 XVGT06H205EC-MJ ● - 6.2 5.0 2.5 0.5 P：鋼
M：ステンレス
K：鋳鉄		 EVH06R010M10.0-02
XVGT07X305EC-MJ ● - 7.1 6.1 3.0 EVH07R012M12.0-02
XVGT09X405EC-MJ ● - 9.0 8.2 4.0 EVH09R016M16.0-02
外周刃 XVGT06H205EP-MJ ● - 6.2 5.3 2.5 0.5 EVH06R010M10.0-02
XVGT07X305EP-MJ ● - 7.1 6.4 3.0 EVH07R012M12.0-02
XVGT09X405EP-MJ ● - 9.0 8.2 4.0 EVH09R016M16.0-02
中心刃 XVGT06H205FC-AJ - ● 6.2 5.0 2.5 0.5 N：非鉄金属 EVH06R010M10.0-02
XVGT07X305FC-AJ - ● 7.1 6.1 3.0 EVH07R012M12.0-02
XVGT09X405FC-AJ - ● 9.0 8.2 4.0 EVH09R016M16.0-02
外周刃 XVGT06H205FP-AJ - ● 6.2 5.3 2.5 0.5 EVH06R010M10.0-02
XVGT07X305FP-AJ - ● 7.1 6.4 3.0 EVH07R012M12.0-02
XVGT09X405FP-AJ - ● 9.0 8.2 4.0 EVH09R016M16.0-02

EVH標準切削条件

側面・溝切削

ハイブリッドTACミル EVHインサート:関連画像

側面・溝切削

ap：軸方向の切込み深さ
ae：半径方向の切込み深さ

被削材 炭素鋼・合金鋼 合金鋼
プリハードン鋼		 ステンレス鋼 鋳鉄 アルミ合金
（Si<12%）		 アルミ合金
（Si>13%）
硬さ <30HRC 30～40HRC <250HB - - -
切削速度
Vc=m/min		 50-120 30-100 50-120 60-140 100-300 100-200
条件 回転速度
n（min-1）		 送り速度
Vf （mm/min）		 回転速度
n（min-1）		 送り速度
Vf （mm/min）		 回転速度
n（min-1）		 送り速度
Vf （mm/min）		 回転速度
n（min-1）		 送り速度
Vf （mm/min）		 回転速度
n（min-1）		 送り速度
Vf （mm/min）		 回転速度
n（min-1）		 送り速度
Vf （mm/min）
工具径
（mm）		 φ10 2550 380 1910 190 2550 380 3180 510 6370 1020 4770 670
φ12 2120 320 1590 160 2120 320 2650 420 5300 850 3980 560
φ16 1590 240 1190 120 1590 240 1990 320 3980 640 2980 420
加工
状態		 側面切削 ap<0.25D
ae<0.2D		 ap<0.25D
ae<0.2D		 ap<0.25D
ae<0.2D		 ap<0.25D
ae<0.3D		 ap<0.25D
ae<0.3D		 ap<0.25D
ae<0.3D
溝切削 ap<0.1D ap<0.1D ap<0.1D ap<0.15D ap<0.2D ap<0.2D

突込み・突き切削

被削材 炭素鋼・合金鋼 合金鋼
プリハードン鋼		 ステンレス鋼 鋳鉄 アルミ合金
（Si<12%）		 アルミ合金
（Si>13%）
硬さ <30HRC 30-40HRC <250HB - - -
切削速度
Vc=m/min		 50-120 30-100 50-120 60-140 100-300 100-200
条件 回転速度
n（min-1）		 送り速度
Vf （mm/min）		 回転速度
n（min-1）		 送り速度
Vf （mm/min）		 回転速度
n（min-1）		 送り速度
Vf （mm/min）		 回転速度
n（min-1）		 送り速度
Vf （mm/min）		 回転速度
n（min-1）		 送り速度
Vf （mm/min）		 回転速度
n（min-1）		 送り速度
Vf （mm/min）
工具径
（mm）		 ø10 2550 130 1910 80 2550 130 3180 190 6370 450 4770 290
ø12 2120 110 1590 65 2120 110 2650 160 5300 370 3980 240
ø16 1590 80 1190 50 1590 80 1990 120 3980 280 2980 180

注意・禁止事項

  • 溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくずの噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
  • アルミニウム合金の加工などで切れ刃に激しい溶着が発生する場合には、水溶性切削油をご使用ください。
  • 鋳肌などの切り込み変動がある場合や断続部の多い被削材を加工する場合には、送り速度と送りを1/2～2/3程度におさえてください。
  • 工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、びびりが発生しやすくなりますので回転速度と送り速度を下げてご使用ください。
  • 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。条件設定は標準切削条件の1/2程度から徐々にアップし、機械の動力、振動などを見極めてご使用ください。
  • ※ XXGT06H205FC-AJ-DS1200、XXGT06H205FP-AJ-DS1200、XXGT07X305FC-AJ-DS1200、XXGT07X305FP-AJ-DS1200、XXGT09X408FC-AJ-DS1200、XXGT09X408FP-AJ-DS1200につきましてはカタログをご覧ください。

型番リスト

表示件数
  • 1
    • 型番
    XVGT06H205EC-MJ-AH730
    XVGT06H205EP-MJ-AH730
    XVGT06H205FC-AJ-DS1200
    XVGT06H205FP-AJ-DS1200
    XVGT07X305EC-MJ-AH730
    XVGT07X305EP-MJ-AH730
    XVGT07X305FC-AJ-DS1200
    XVGT07X305FP-AJ-DS1200
    XVGT09X405EC-MJ-AH730
    XVGT09X405EP-MJ-AH730
    XVGT09X405FC-AJ-DS1200
    XVGT09X405FP-AJ-DS1200
    XXGT06H205FC-AJ-DS1200
    XXGT06H205FP-AJ-DS1200
    XXGT07X305FC-AJ-DS1200
    XXGT07X305FP-AJ-DS1200
    XXGT09X408FC-AJ-DS1200
    XXGT09X408FP-AJ-DS1200

    被削材

    利用可能コーナー数

    材種分類

    材種

    ホーニング

    寸法 A

    (mm)

    寸法 B

    (mm)

    適用TACミル

    寸法 T

    (mm)

    寸法 rε

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    		最小発注数量
    鋼 / ステンレス鋼 / 鋳鉄
    1
    コーティング
    AH730
    あり
    6.2
    5
    EVH
    2.5
    0.5
    349-3431
    2D／3D
    10個
    鋼 / ステンレス鋼 / 鋳鉄
    1
    コーティング
    AH730
    あり
    6.2
    5.3
    EVH
    2.5
    0.5
    349-3440
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    6.2
    5
    EVH
    2.5
    0.5
    349-3458
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    6.2
    5.3
    EVH
    2.5
    0.5
    349-3466
    -
    10個
    鋼 / ステンレス鋼 / 鋳鉄
    1
    コーティング
    AH730
    あり
    7.1
    6.1
    EVH
    3
    0.5
    349-3474
    -
    10個
    鋼 / ステンレス鋼 / 鋳鉄
    1
    コーティング
    AH730
    あり
    7.1
    6.4
    EVH
    3
    0.5
    349-3482
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    7.1
    6.1
    EVH
    3
    0.5
    349-3491
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    7.1
    6.4
    EVH
    3
    0.5
    349-3504
    -
    10個
    鋼 / ステンレス鋼 / 鋳鉄
    1
    コーティング
    AH730
    あり
    9
    8.2
    EVH
    4
    0.5
    349-3512
    -
    10個
    鋼 / ステンレス鋼 / 鋳鉄
    1
    コーティング
    AH730
    あり
    9
    8.2
    EVH
    4
    0.5
    349-3521
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    9
    8.2
    EVH
    4
    0.5
    349-3539
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    9
    8.2
    EVH
    4
    0.5
    349-3547
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    -
    -
    EXH
    -
    -
    349-3571
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    -
    -
    EXH
    -
    -
    349-3580
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    -
    -
    EXH
    -
    -
    349-3610
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    -
    -
    EXH
    -
    -
    349-3628
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    -
    -
    EXH
    -
    -
    349-3652
    -
    10個
    非鉄金属
    -
    DLCコート
    DS1200
    なし
    -
    -
    EXH
    -
    -
    349-3661
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    1,230円
    ( 1,353円 )
    1日目
    1,230円
    ( 1,353円 )
    1日目
    1,350円
    ( 1,485円 )
    1日目
    1,350円
    ( 1,485円 )
    1日目
    1,320円
    ( 1,452円 )
    1日目
    1,320円
    ( 1,452円 )
    1日目
    1,440円
    ( 1,584円 )
    1日目
    1,440円
    ( 1,584円 )
    1日目
    1,390円
    ( 1,529円 )
    1日目
    1,390円
    ( 1,529円 )
    1日目
    1,540円
    ( 1,694円 )
    1日目
    1,540円
    ( 1,694円 )
    1日目
    1,350円
    ( 1,485円 )
    1日目
    1,350円
    ( 1,485円 )
    1日目
    1,440円
    ( 1,584円 )
    1日目
    1,440円
    ( 1,584円 )
    1日目
    1,540円
    ( 1,694円 )
    1日目
    1,540円
    ( 1,694円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    中心刃、外周刃が選べるチップ（フライス加工用）。
    【特長】
    ・1本の工具で側面削り・溝加工・穴加工など、多彩な加工に対応。
    ・ロングツーリングに最適。
    ・長いねじれポケット＆エア穴でスムーズな切りくず排出。
    ・工具の小径化と高剛性化を実現。
    【用途】
    ・鋼・アルミ合金の多機能加工用。

    ご注意

    • こちらの商品には本体は付属しておりません。

    商品担当おすすめ

    • 【発注単位数量についてご案内】発注単位数量10個単位となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
