ミル 肩削り用 EPS/TPSインサート

製品特長・仕様

チップブレーカ

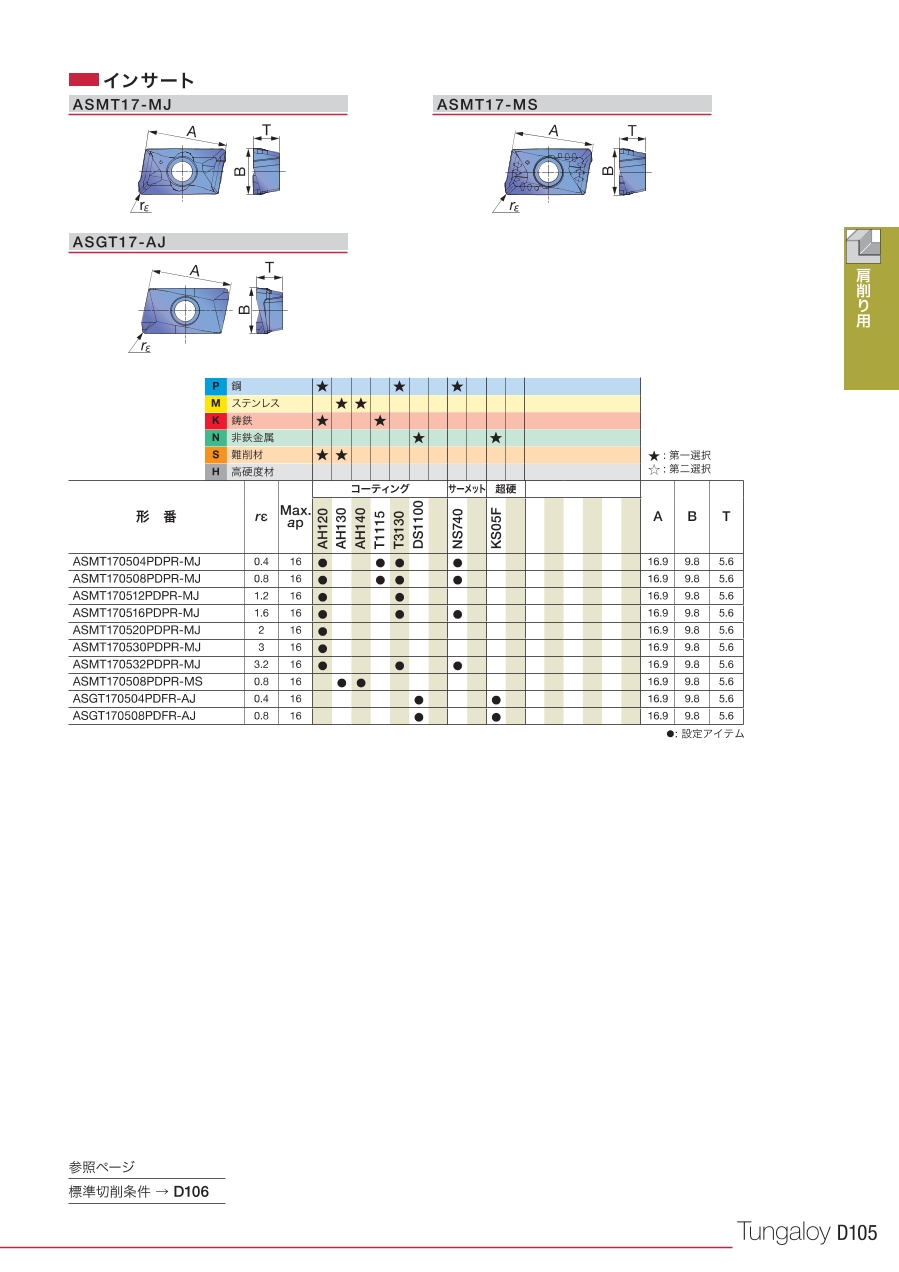

外形図

使用方法・使用事例

使用方法

加工形態

*平底の止まり穴
（注）φD1、 φD2、φD3の寸法: EPO07形、EPS11形はコーナ r_εが0.4、EPO18形はコーナ r_εが0.8のMJチップブレーカインサートを使用した場合の寸法です。

使用事例

加工部品名		コンプレッサー部品
使用カッタ		EPS11033RSB （φ33, z = 5）
使用インサート		ASMT11T304PDPR-MJ
材種		NS740
被削材		SS400
切削条件	切削速度 Vc（m/min）	150
	刃当り送り fz （mm/t）	0.13
	送り速度 Vf （mm/min）	940
	切込み ap （mm）	5
	切削幅 ae （mm）	15
	加工形態	肩削り加工
	切削油	乾式
	使用機械	立形マシニングセンタ BT50
結果		切れ刃寿命と同時に加工面品位も大きく改善した。

推奨切削条件

推奨切削条件表

注意・禁止事項

大きいコーナ r_εのインサート使用時の注意

コーナ半径 r_εが2.0以上のインサートを使用する場合は本体R部の修正が必要です （TPS11, EPS11, TLS11, ELS11, HPO11, EPO11のみ）。

• 2段目以降には、コーナ半径 r_εが0.8以下のインサートを使用してください。

コーナ半径 rε（mm）	本体Rの追加工寸法（mm）
0.4 ～ 1.6	追加工不要
2.0 ～ 3.2	2

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
