タンガロイ

バイト用ツールブロック 突切り用 My-T Gシリーズ CCBS

バイト用ツールブロック 突切り用 My-T Gシリーズ CCBS
通常単価(税別)
21,000円～22,580円
税込単価
23,100円～24,838円

突切りバイト用ツールブロック。【用途】・CCH32形、CCH32-W形用。

詳細情報を確認する
  • 加工用途
    溝入れ / 突っ切り
  • 勝手
    なし
  • ホルダ角度 (°)
    0
  • タイプ
    モジュラー型（ブレード）
  • 全長 (mm)
    110
  • CADデータ有無 (2Ｄ/3Ｄ)
    2D／3D
  • シャンク材質
    鋼
  • 適合チップ
    GE□□、GE□□R/L、GE□□-AL
  • 適合モジュラーブレード
    CCH32□□□
  • クランプ駒
    CC-32
  • クランプねじ
    CM6×25
  • スパナ
    P-5

ご注意

  • ホルダ本体には、チップは付属しておりません。
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

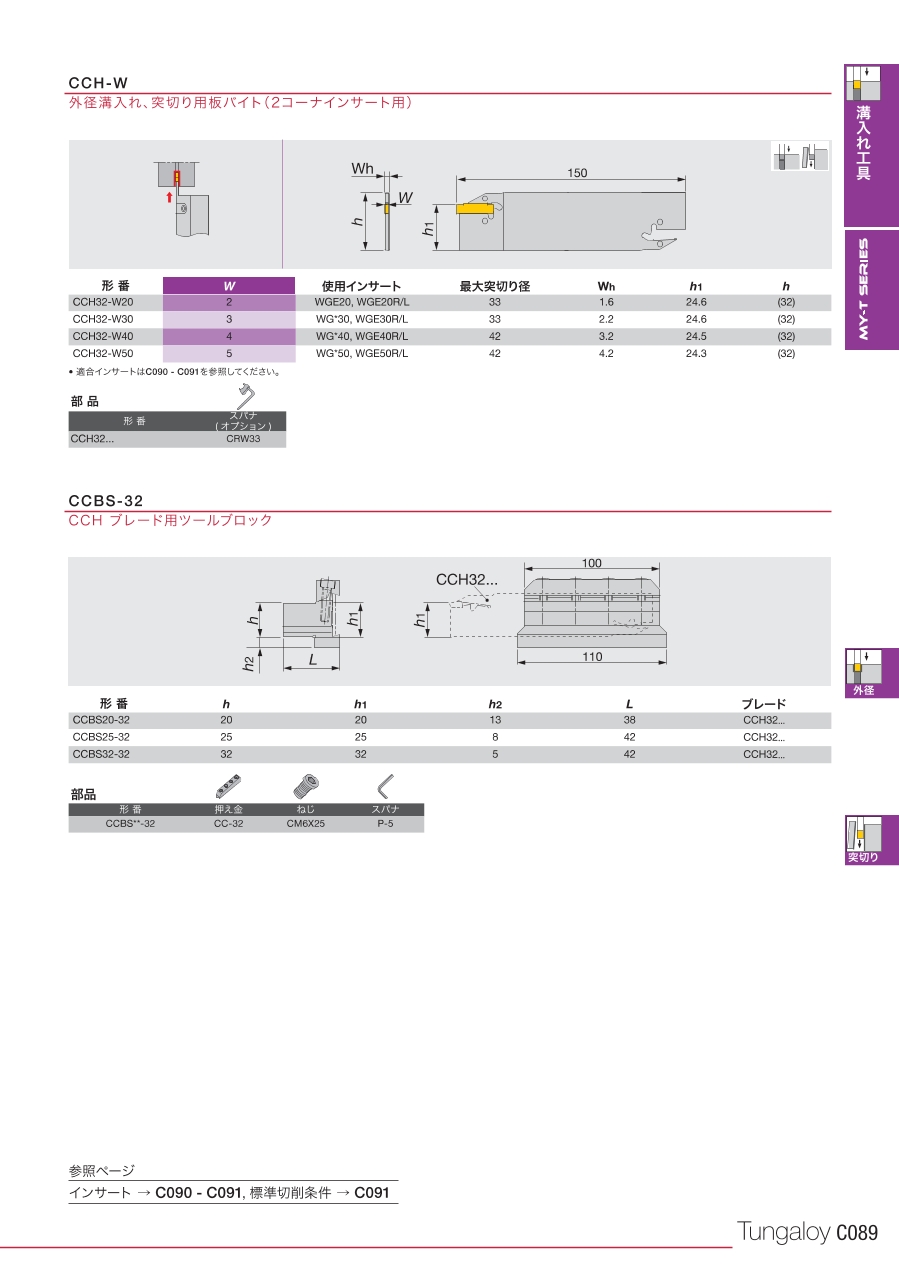

突切りブレード用ツールブロック CCBS形の外形図・仕様



（単位：mm）



突切り用 My-T Gシリーズ CCBS:関連画像

ツールブロック

形番 適合板バイト 突出し
ad (mm)		 寸法（mm）
h1 l h ho
CCBS20-32 CCH32-□□ 刃幅
W = 3 ～ 4 : 50
W = 5 : 60		 20 38 20 13
CCBS25-32 25 42 25 8
CCBS32-32 32 32 5

型番リスト

表示件数
  • 1
    • 型番
    CCBS20-32
    CCBS25-32
    CCBS32-32

    シャンク高さ

    (mm)

    トラスココード

    刃先高さ

    (mm)

    		最小発注数量
    20
    351-1197
    20
    1個
    25
    351-1201
    25
    1個
    32
    711-9224
    32
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    21,000円
    ( 23,100円 )
    1日目
    21,900円
    ( 24,090円 )
    1日目
    22,580円
    ( 24,838円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    突切りバイト用ツールブロック。
    【用途】
    ・CCH32形、CCH32-W形用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
