タンガロイ

外径溝入れ加工用バイト CTWR／L形

外径溝入れ加工用バイト CTWR／L形
通常単価(税別)
18,910円～21,610円
税込単価
20,801円～23,771円

外径溝入れ加工用工具 溝幅：3～5mm。【特長】・汎用的な外径溝入れ加工に対応...

詳細情報を確認する
  • 加工用途
    溝入れ / 突っ切り
  • ホルダ角度 (°)
    0
  • タイプ
    一体型
  • 全長 (mm)
    150
  • シャンク材質
    鋼
  • クランプねじ
    CTS-M6
  • スパナ
    P-4
  • 締付けトルク (N・m)
    5

ご注意

  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

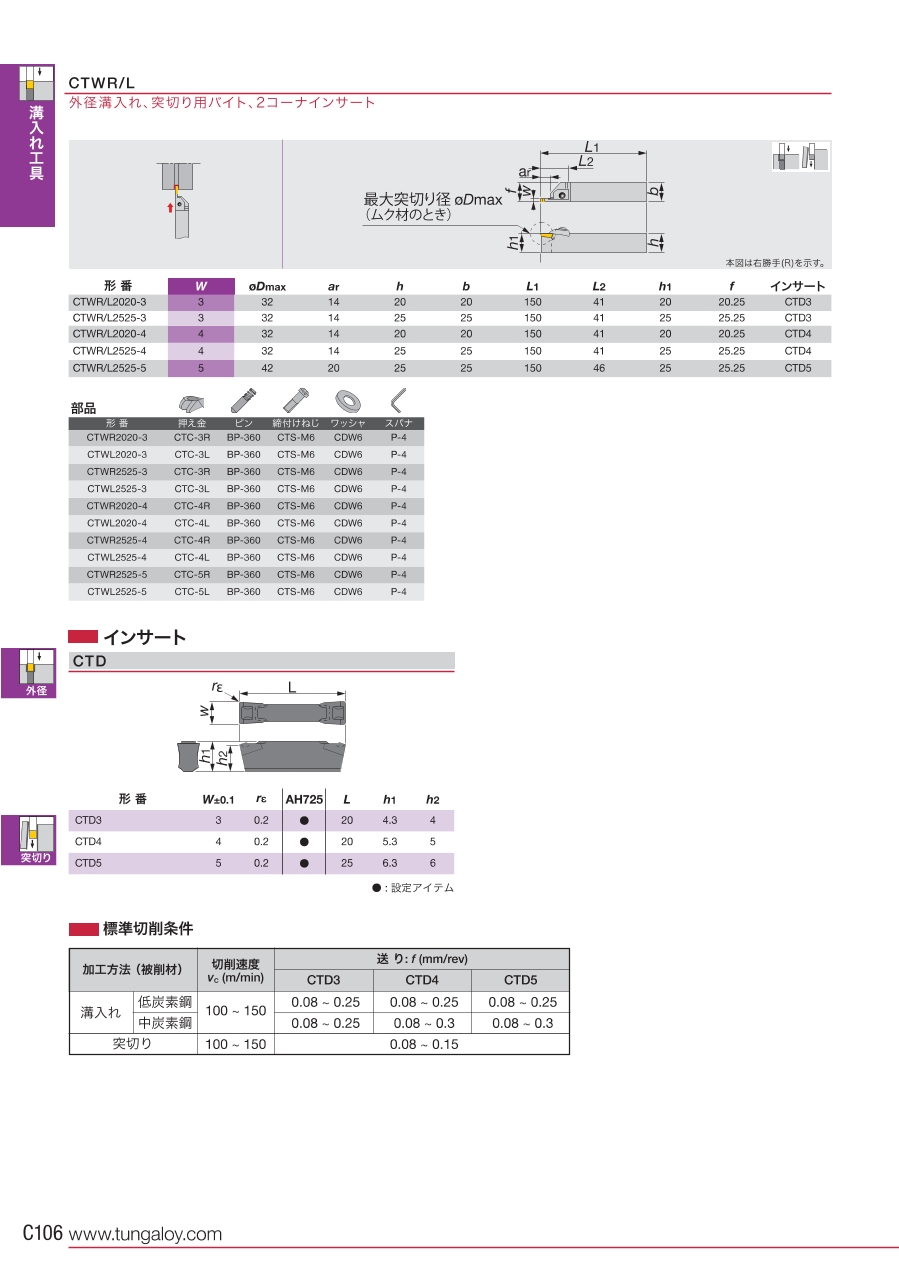

外形図

外形図

外径溝入れ加工用工具

特長

使用例

使用例

本図は右勝手（R）を示す。

本図は右勝手（R）を示す。

溝幅
W(mm)		 形番使用
インサート		最大溝深さ
(mm)		寸法(mm)
φDmaxh1bhL1L2f
3CTWR/L2020-3CTD314322020201504120.25
CTWR/L2525-325252525.25
4CTWR/L2020-4CTD420202020.25
CTWR/L2525-425252525.25
5CTWR/L2525-5CTD520424625.25

標準切削条件

加工方法 (被削材)切削速度
vc(m/min)		送　り f(mm/rev)
CTD3CTD4CTD5
溝入れ低炭素鋼100～1500.08～0.250.08～0.250.08～0.25
中炭素鋼0.08～0.250.08～0.30.08～0.3
突切り100～1500.08～0.15

型番リスト

表示件数
  • 1
    • 型番
    CTWL2020-3
    CTWL2020-4
    CTWL2525-3
    CTWL2525-4
    CTWL2525-5
    CTWR2020-3
    CTWR2020-4
    CTWR2525-3
    CTWR2525-4
    CTWR2525-5

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    CADデータ有無

    (2Ｄ/3Ｄ)

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    クランプ駒

    		最小発注数量
    3
    14
    左
    20
    20
    350-3526
    -
    41
    20.25
    20
    CTD3
    CTC-3L
    1個
    4
    14
    左
    20
    20
    711-5458
    2D
    41
    20.25
    20
    CTD4
    CTC-4L
    1個
    3
    14
    左
    25
    25
    711-4885
    -
    41
    25.25
    25
    CTD3
    CTC-3L
    1個
    4
    14
    左
    25
    25
    711-4893
    -
    41
    25.25
    25
    CTD4
    CTC-4L
    1個
    5
    20
    左
    25
    25
    711-4907
    2D
    46
    25.25
    25
    CTD5
    CTC-5L
    1個
    3
    14
    右
    20
    20
    350-3534
    -
    41
    20.25
    20
    CTD3
    CTC-3R
    1個
    4
    14
    右
    20
    20
    711-4915
    2D
    41
    20.25
    20
    CTD4
    CTC-4R
    1個
    3
    14
    右
    25
    25
    350-3542
    -
    41
    25.25
    25
    CTD3
    CTC-3R
    1個
    4
    14
    右
    25
    25
    350-3551
    -
    41
    25.25
    25
    CTD4
    CTC-4R
    1個
    5
    20
    右
    25
    25
    350-3569
    2D
    46
    25.25
    25
    CTD5
    CTC-5R
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    18,910円
    ( 20,801円 )
    1日目
    18,910円
    ( 20,801円 )
    1日目
    21,610円
    ( 23,771円 )
    1日目
    21,610円
    ( 23,771円 )
    1日目
    21,610円
    ( 23,771円 )
    1日目
    18,910円
    ( 20,801円 )
    3日目
    18,910円
    ( 20,801円 )
    1日目
    21,610円
    ( 23,771円 )
    1日目
    21,610円
    ( 23,771円 )
    1日目
    21,610円
    ( 23,771円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    外径溝入れ加工用工具 溝幅：3～5mm。
    【特長】
    ・汎用的な外径溝入れ加工に対応。
    【用途】
    ・外径溝入れ加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
