専用突切り・溝入れ工具 CTBR/L
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

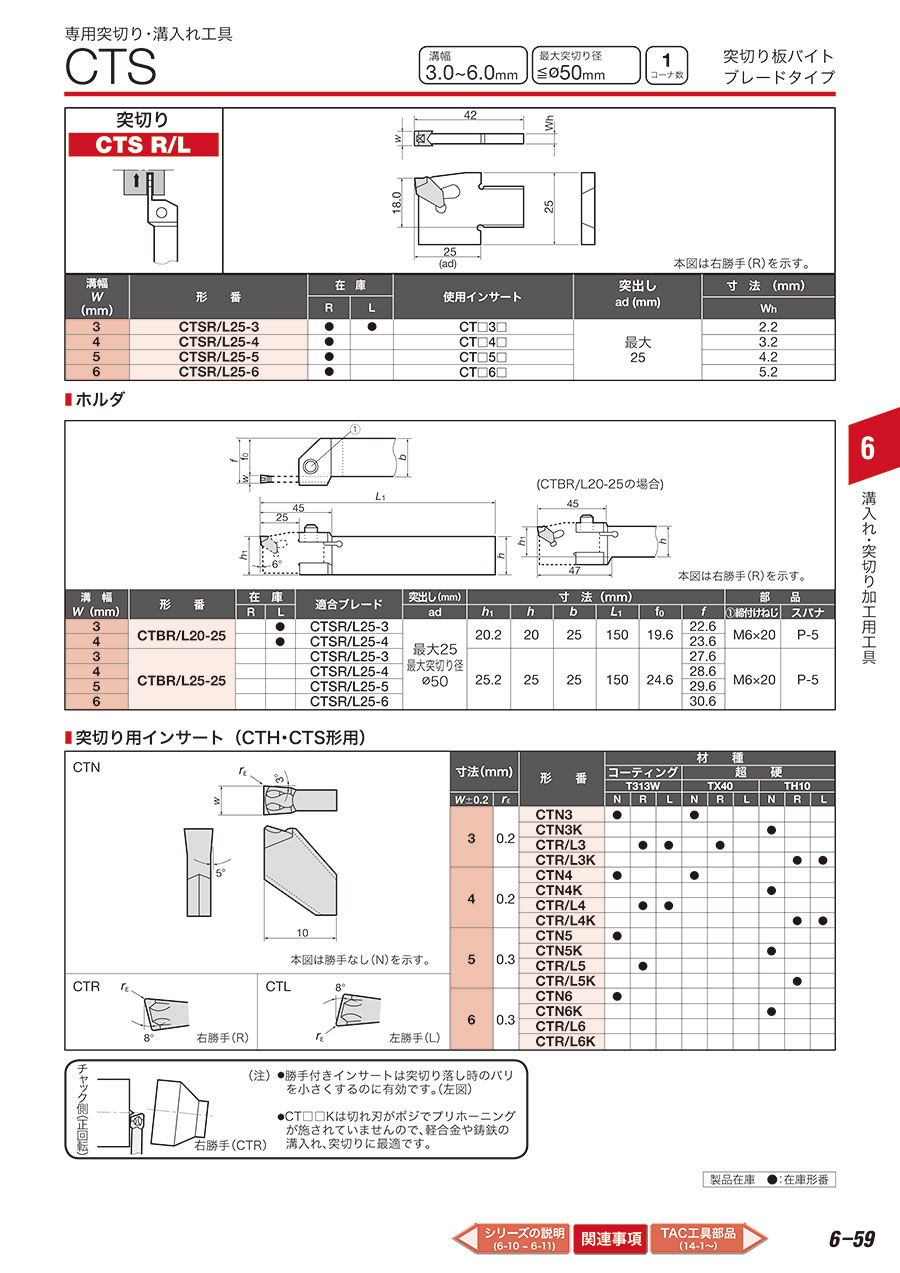

CTBR／Lの構図
CTBR／Lの寸法図（単位：mm）
本図は右勝手（R）を示す。
| 形番 | R／L | W | h | b | L1 | h1 | f |
|---|---|---|---|---|---|---|---|
| CTBR20-25 | R | 3／4 | 20.0 | 25.0 | 150.0 | 20.20 | 22.6／23.6 |
| CTBL20-25 | L | 3／4 | 20.0 | 25.0 | 150.0 | 20.20 | 22.6／23.6 |
| CTBR25-25 | R | 3／4／5／6 | 25.0 | 25.0 | 150.0 | 25.20 | 27.6／28.6／29.6／30.6 |
| CTBL25-25 | L | 3／4／5／6 | 25.0 | 25.0 | 150.0 | 25.20 | 27.6／28.6／29.6／30.6 |
単位：mm
