タンガロイ

小型旋盤用外径溝入れ 突切りバイト JCGWS

小型旋盤用外径溝入れ 突切りバイト JCGWS
通常単価(税別)
10,810円～11,760円
税込単価
11,891円～12,936円

ねじ止め式タイプの外径溝入れ、突っ切り加工用ホルダ。【特長】・突切り加工用工具...

詳細情報を確認する
  • 加工用途
    溝入れ / 突っ切り
  • 適合刃幅 (mm)
    2
  • 最大溝深さ (mm)
    10
  • ホルダ角度 (°)
    0
  • タイプ
    一体型
  • 全長 (mm)
    125
  • 頭部 (mm)
    20
  • シャンク材質
    鋼
  • 適合チップ
    JCGN200F□
  • クランプねじ
    CSTB-4S
  • スパナ
    T-15L(オプション)
  • 締付けトルク (N・m)
    3.5

ご注意

  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

小型旋盤用の突っ切り用ホルダ

横幅～2.0mmで2コーナタイプ。

横幅～2.0mmで2コーナタイプ。

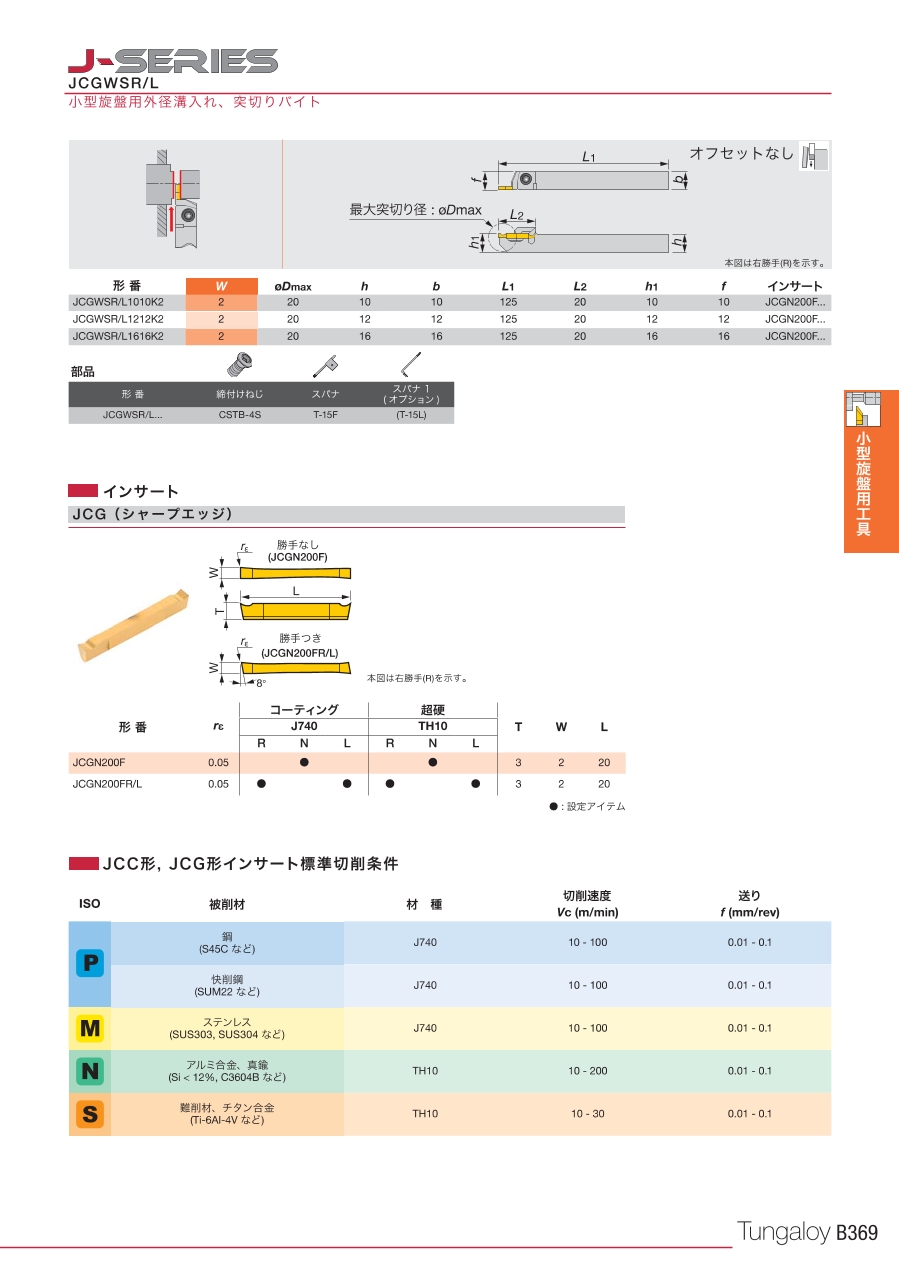

小型旋盤用Jシリーズ JCGWSの外形図と仕様について

小型旋盤用Jシリーズ JCGWSの寸法図 最大突切り径φ20（20mm）。

小型旋盤用Jシリーズ JCGWSの寸法図
最大突切り径φ20（20mm）。

オフセットなし ※本図は右勝手（R）を示す。

オフセットなし
※本図は右勝手（R）を示す。

形番使用インサート寸法（mm）部品
hbL1L2h1f最大突切り径締付けねじスパナ
JCGWSR/L1010K2JCGN200□1010125201010φ20CSTB-4ST-15F （T-15L）
JCGWSR/L1212K212121212
JCGWSR/L1616K216161616

型番リスト

表示件数
  • 1
    • 型番
    JCGWSL1010K2
    JCGWSL1212K2
    JCGWSL1616K2
    JCGWSR1010K2
    JCGWSR1212K2
    JCGWSR1616K2

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    CADデータ有無

    (2Ｄ/3Ｄ)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    		最小発注数量
    左
    10
    10
    350-4565
    2D／3D
    10
    10
    1個
    左
    12
    12
    350-4573
    2D／3D
    12
    12
    1個
    左
    16
    16
    350-4581
    2D／3D
    16
    16
    1個
    右
    10
    10
    350-4590
    2D／3D
    10
    10
    1個
    右
    12
    12
    350-4603
    2D／3D
    12
    12
    1個
    右
    16
    16
    350-4611
    2D
    16
    16
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,810円
    ( 11,891円 )
    1日目
    11,390円
    ( 12,529円 )
    1日目
    11,760円
    ( 12,936円 )
    1日目
    10,810円
    ( 11,891円 )
    1日目
    11,390円
    ( 12,529円 )
    1日目
    11,760円
    ( 12,936円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式タイプの外径溝入れ、突っ切り加工用ホルダ。
    【特長】
    ・突切り加工用工具溝幅：1.4-3mm、溝幅：2.0mm。
    ・オフセットなし。
    ・チップ使用コーナー数：2コーナー。
    ・右勝手、左勝手の2タイプの6種類のバリエーションで用途にあわせて選択可能。
    ・使用インサート：JCGN200□。
    【用途】
    ・突切り加工用として利用可能。
    ・小型旋盤用として最適。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
