タンガロイ

小型旋盤用外径溝入れ 突切りバイト JCCWS

小型旋盤用外径溝入れ 突切りバイト JCCWS
通常単価(税別)
10,810円～16,280円
税込単価
11,891円～17,908円

ねじ止め式外径溝入れの2コーナータイプ突切りバイト。【特長】・突切り加工用工具...

詳細情報を確認する
  • 加工用途
    溝入れ / 突っ切り
  • 適合刃幅 (mm)
    2
  • ホルダ角度 (°)
    0
  • タイプ
    一体型
  • 全長 (mm)
    125
  • 頭部 (mm)
    19
  • シャンク材質
    鋼
  • 適合チップ
    JCC□200F
  • クランプねじ
    CSTB-4S
  • スパナ
    T-15L(オプション)
  • 締付けトルク (N・m)
    3.5

ご注意

  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が10型番あります。
数量：

商品情報

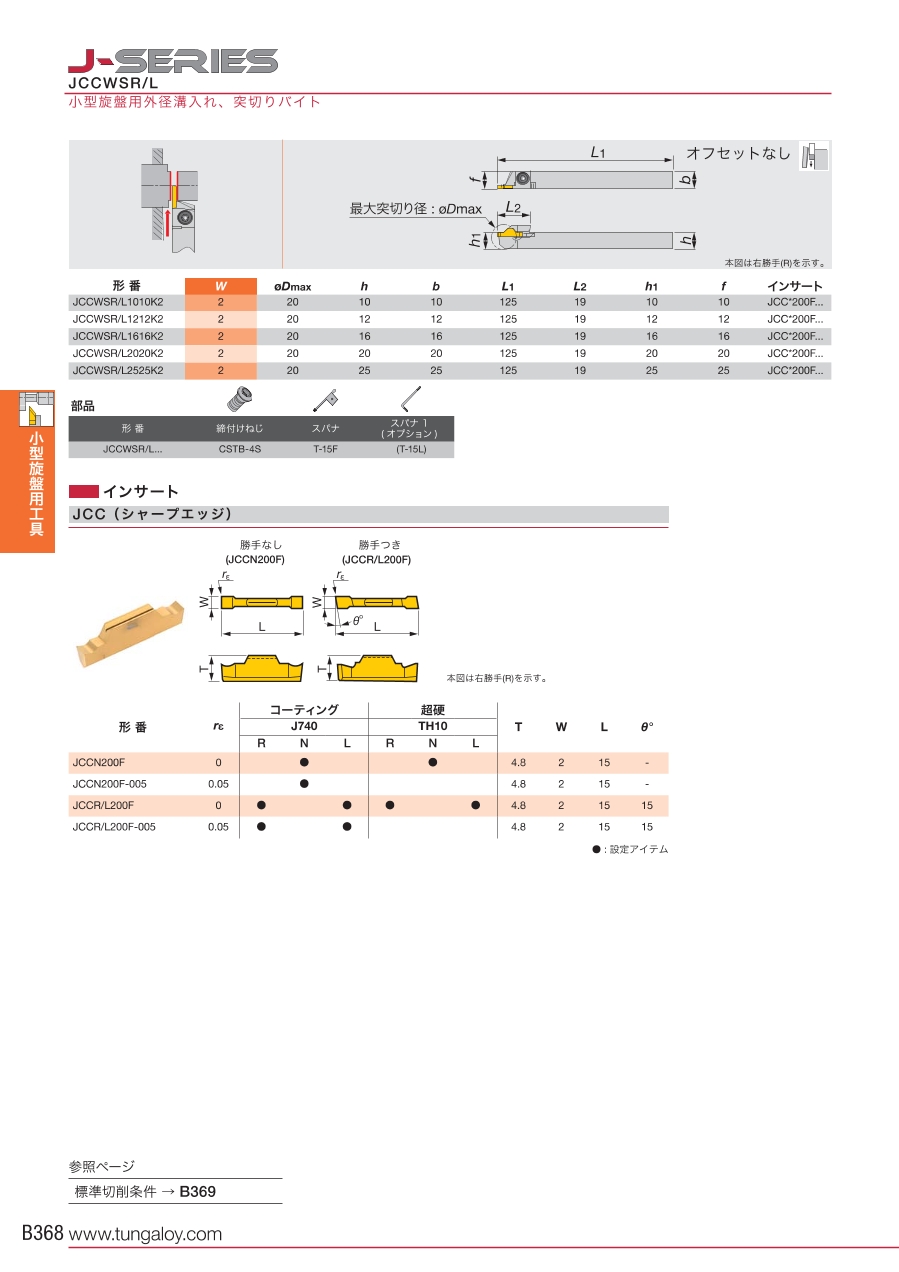

小型旋盤用Jシリーズ JCCWSの外形図と寸法について

小型旋盤用Jシリーズ JCCWS:関連画像

小型旋盤用Jシリーズ JCCWSの正面図

小型旋盤用Jシリーズ JCCWS:関連画像

寸法図
※本図は右勝手（R)を示す。

小型旋盤用Jシリーズ JCCWS:関連画像

オフセットなし

形番 W φDmax h b L1 L2 h1 f インサート
JCCWSR／L1010K2 2 20 10 10 125 19 10 10 JCC*200F...
JCCWSR／L1212K2 2 20 12 12 125 19 12 12 JCC*200F...
JCCWSR／L1616K2 2 20 16 16 125 19 16 16 JCC*200F...
JCCWSR／L2020K2 2 20 20 20 125 19 20 20 JCC*200F...
JCCWSR／L2525K2 2 20 25 25 125 19 25 25 JCC*200F...

型番リスト

表示件数
  • 1
    • 型番
    JCCWSL1010K2
    JCCWSL1212K2
    JCCWSL1616K2
    JCCWSL2020K2
    JCCWSL2525K2
    JCCWSR1010K2
    JCCWSR1212K2
    JCCWSR1616K2
    JCCWSR2020K2
    JCCWSR2525K2

    最大溝深さ

    (mm)

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    CADデータ有無

    (2Ｄ/3Ｄ)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    		最小発注数量
    -
    左
    10
    10
    350-4409
    2D／3D
    10
    10
    1個
    10
    左
    12
    12
    350-4417
    2D
    12
    12
    1個
    10
    左
    16
    16
    350-4425
    2D／3D
    16
    16
    1個
    -
    左
    20
    20
    350-4433
    2D／3D
    20
    20
    1個
    10
    左
    25
    25
    350-4441
    2D／3D
    25
    25
    1個
    10
    右
    10
    10
    350-4450
    2D／3D
    10
    10
    1個
    10
    右
    12
    12
    350-4468
    2D
    12
    12
    1個
    10
    右
    16
    16
    350-4476
    2D／3D
    16
    16
    1個
    10
    右
    20
    20
    350-4484
    2D／3D
    20
    20
    1個
    10
    右
    25
    25
    350-4492
    2D／3D
    25
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,810円
    ( 11,891円 )
    1日目
    11,390円
    ( 12,529円 )
    1日目
    11,760円
    ( 12,936円 )
    1日目
    13,800円
    ( 15,180円 )
    1日目
    16,280円
    ( 17,908円 )
    1日目
    10,810円
    ( 11,891円 )
    1日目
    11,390円
    ( 12,529円 )
    1日目
    11,760円
    ( 12,936円 )
    1日目
    13,800円
    ( 15,180円 )
    1日目
    16,280円
    ( 17,908円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式外径溝入れの2コーナータイプ突切りバイト。
    【特長】
    ・突切り加工用工具溝幅は2mm。
    ・右勝手（R）、左勝手（L）の2タイプと、5サイズの10個のバリエーションより用途にあわせて選択が可能。
    ・最大突切り径：≦Φ20（半径20mm）。
    ・インサート（JCC□200F）と組み合わせて使用する。
    【用途】
    ・小型旋盤の外径溝入れとして利用可能。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
