タンガロイ

外径溝入れ用バイト My-T Gシリーズ CGWS-W-L

カタログ |

通常単価(税別): 11,760円～15,990円

税込単価: 12,936円～17,589円

通常出荷日：1日目

CGWSR／L-W-Lシリーズのバイト。【特長】・溝幅2.0～5.0mm。・一体式オフセットなし。【用...

ホルダ本体には、チップは付属しておりません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外径深溝入れ、旋削用バイト CGWSR／L-W-Lの仕様

CGWSR／L-W-Lの寸法図

CGWSR／L-W-Lの使用イメージ

本図は右勝手（R）を示す。

形番	R／L	W	ar	h	b	L1	L2	h1	f	l1
CGWSR1616-W20-L	R	2.00	15	16.0	16.0	125.0	37.0	16.00	16.20	16.5
CGWSL1616-W20-L	L	2.00	15	16.0	16.0	125.0	37.0	16.00	16.20	16.5
CGWSR2020-W20-L	R	2.00	15	20.0	20.0	150.0	37.0	20.00	20.20	16.5
CGWSL2020-W20-L	L	2.00	15	20.0	20.0	150.0	37.0	20.00	20.20	16.5
CGWSR2525-W20-L	R	2.00	15	25.0	25.0	150.0	37.0	25.00	25.20	16.5
CGWSL2525-W20-L	L	2.00	15	25.0	25.0	150.0	37.0	25.00	25.20	16.5
CGWSR1616-W30-L	R	3.00	16.5／17.5	16.0	16.0	125.0	37.0	16.00	16.40	20.5
CGWSL1616-W30-L	L	3.00	16.5／17.5	16.0	16.0	125.0	37.0	16.00	16.40	20.5
CGWSR2020-W30-L	R	3.00	16.5／17.5	20.0	20.0	150.0	37.0	20.00	20.40	20.5
CGWSL2020-W30-L	L	3.00	16.5／17.5	20.0	20.0	150.0	37.0	20.00	20.40	20.5
CGWSR2525-W30-L	R	3.00	16.5／17.5	25.0	25.0	150.0	37.0	25.00	25.40	20.5
CGWSL2525-W30-L	L	3.00	16.5／17.5	25.0	25.0	150.0	37.0	25.00	25.40	20.5
CGWSR2020-W40-L	R	4.00	21／21.5	20.0	20.0	150.0	42.0	20.00	20.40	25.5
CGWSL2020-W40-L	L	4.00	21／21.5	20.0	20.0	150.0	42.0	20.00	20.40	25.5
CGWSR2525-W40-L	R	4.00	21／21.5	25.0	25.0	150.0	42.0	25.00	25.40	25.5
CGWSL2525-W40-L	L	4.00	21／21.5	25.0	25.0	150.0	42.0	25.00	25.40	25.5
CGWSR2020-W50-L	R	5.00	21	20.0	20.0	150.0	42.0	20.00	20.40	25.5
CGWSL2020-W50-L	L	5.00	21	20.0	20.0	150.0	42.0	20.00	20.40	25.5
CGWSR2525-W50-L	R	5.00	21	25.0	25.0	150.0	42.0	25.00	25.40	25.5
CGWSL2525-W50-L	L	5.00	21	25.0	25.0	150.0	42.0	25.00	25.40	25.5

単位：mm

型番リスト

表示件数

型番

適合刃幅

(mm)

最大溝深さ

(mm)

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

トラスココード

CADデータ有無

(2Ｄ/3Ｄ)

頭部

(mm)

刃先距離

(mm)

刃先高さ

(mm)

適合チップ

最小発注数量

2	15	左	16	16	125	711-1142	2D	37	16.2	16	WGE20、WGE20R/L	1個
3	16.5、17.5	左	16	16	125	711-1339	2D	37	16.4	16	WGE30、WGE30R/L、WGT30、WGR30	1個
2	15	左	20	20	150	350-2422	2D	37	20.2	20	WGE20、WGE20R/L	1個
3	16.5、17.5	左	20	20	150	350-2465	2D	37	20.4	20	WGE30、WGE30R/L、WGT30、WGR30	1個
4	21、21.5	左	20	20	150	711-4656	2D	42	20.4	20	WGE40、WGE40R/L、WGT40、WGR40	1個
5	21	左	20	20	150	350-2546	2D／3D	42	20.4	20	WGE50、WGE50R/L、WGT50、WGR50	1個
2	15	左	25	25	150	350-2694	2D	37	25.2	25	WGE20、WGE20R/L	1個
3	16.5、17.5	左	25	25	150	350-2732	2D	37	25.4	25	WGE30、WGE30R/L、WGT30、WGR30	1個
4	21、21.5	左	25	25	150	711-4711	2D／3D	42	25.4	25	WGE40、WGE40R/L、WGT40、WGR40	1個
5	21	左	25	25	150	350-2813	2D／3D	42	25.4	25	WGE50、WGE50R/L、WGT50、WGR50	1個
2	15	右	16	16	125	350-2821	2D	37	16.2	16	WGE20、WGE20R/L	1個
3	16.5、17.5	右	16	16	125	350-2848	2D	37	16.4	16	WGE30、WGE30R/L、WGT30、WGR30	1個
2	15	右	20	20	150	350-3003	2D	37	20.2	20	WGE20、WGE20R/L	1個
3	16.5、17.5	右	20	20	150	350-3046	2D	37	20.4	20	WGE30、WGE30R/L、WGT30、WGR30	1個
4	21、21.5	右	20	20	150	350-3089	2D	42	20.4	20	WGE40、WGE40R/L、WGT40、WGR40	1個
5	21	右	20	20	150	350-3127	2D／3D	42	20.4	20	WGE50、WGE50R/L、WGT50、WGR50	1個
2	15	右	25	25	150	350-3291	2D	37	25.2	25	WGE20、WGE20R/L	1個
3	16.5、17.5	右	25	25	150	350-3330	2D	37	25.4	25	WGE30、WGE30R/L、WGT30、WGR30	1個
4	21、21.5	右	25	25	150	350-3372	2D／3D	42	25.4	25	WGE40、WGE40R/L、WGT40、WGR40	1個
5	21	右	25	25	150	350-3411	2D／3D	42	25.4	25	WGE50、WGE50R/L、WGT50、WGR50	1個

通常単価(税別) (税込単価)	通常出荷日

11,760円 ( 12,936円 )	1日目
11,760円 ( 12,936円 )	1日目
13,950円 ( 15,345円 )	1日目
13,950円 ( 15,345円 )	1日目
13,950円 ( 15,345円 )	1日目
13,950円 ( 15,345円 )	1日目
15,990円 ( 17,589円 )	1日目
15,990円 ( 17,589円 )	1日目
15,990円 ( 17,589円 )	1日目
15,990円 ( 17,589円 )	1日目
11,760円 ( 12,936円 )	1日目
11,760円 ( 12,936円 )	1日目
13,950円 ( 15,345円 )	1日目
13,950円 ( 15,345円 )	1日目
13,950円 ( 15,345円 )	1日目
13,950円 ( 15,345円 )	1日目
15,990円 ( 17,589円 )	1日目
15,990円 ( 17,589円 )	1日目
15,990円 ( 17,589円 )	1日目
15,990円 ( 17,589円 )	1日目

詳細情報

基本情報

基本情報

CGWSR／L-W-Lシリーズのバイト。
【特長】
・溝幅2.0～5.0mm。
・一体式オフセットなし。
【用途】
・外径深溝入れ、旋削用。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

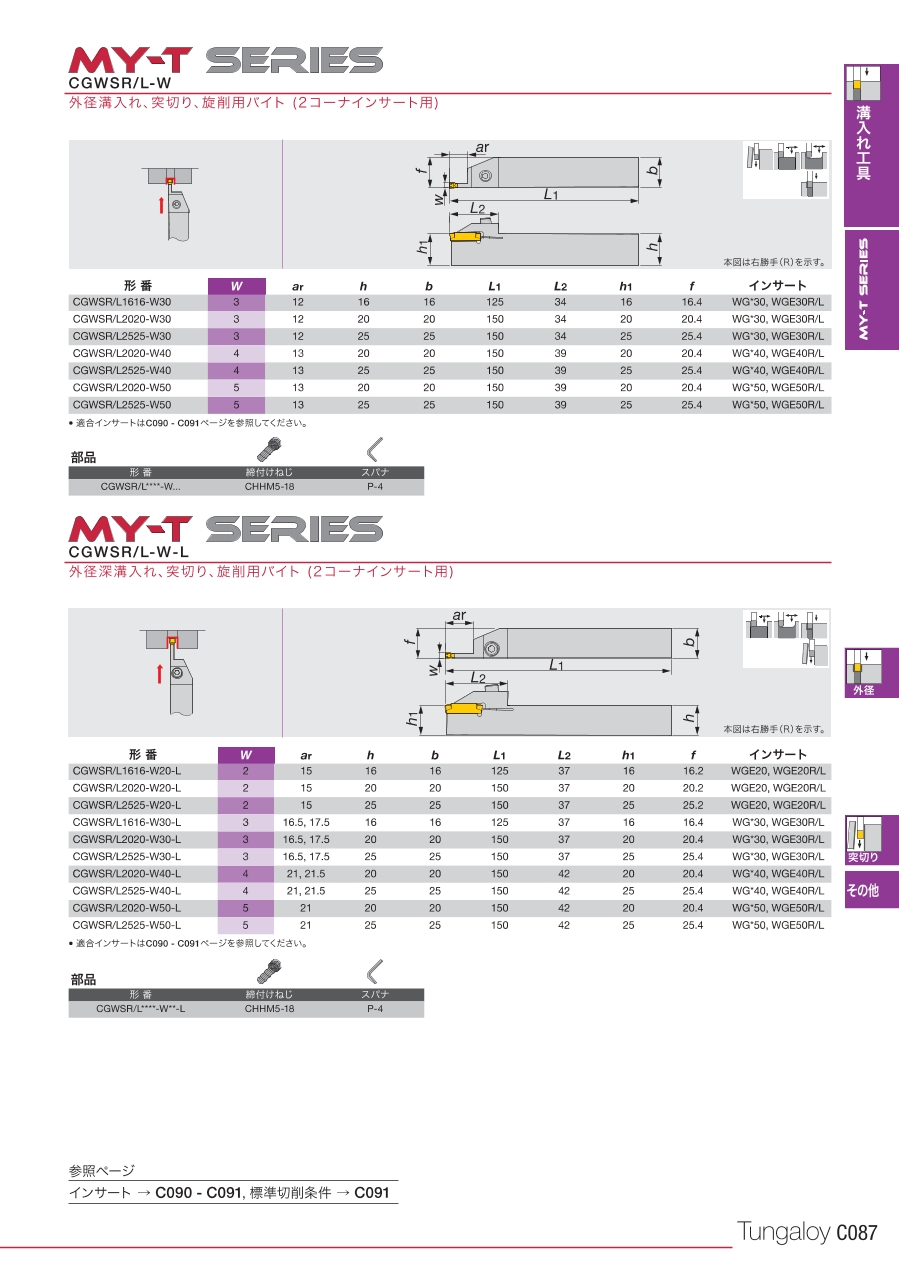

カタログ (見開き版)

商品担当おすすめ

タンガロイ
高圧クーラント対応QSG/CHGPブレード用ツールブロック CHTBR/L-CHP
タンガロイ
外径溝入れ突切りバイト QSER-CHP
タンガロイ
外径深溝入れ、突切り用ブレード QSP-CHP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
