タンガロイ

ねじ止め式直角肩加工用フライスカッタ TPW13

カタログ |

通常単価(税別): 32,488円～111,098円

税込単価: 35,737円～122,208円

通常出荷日：1日目

ねじ止め式直角肩加工用ボアタイプカッタリード角：90°。【特長】・四角形4コーナ仕様インサート採用...

カッタ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

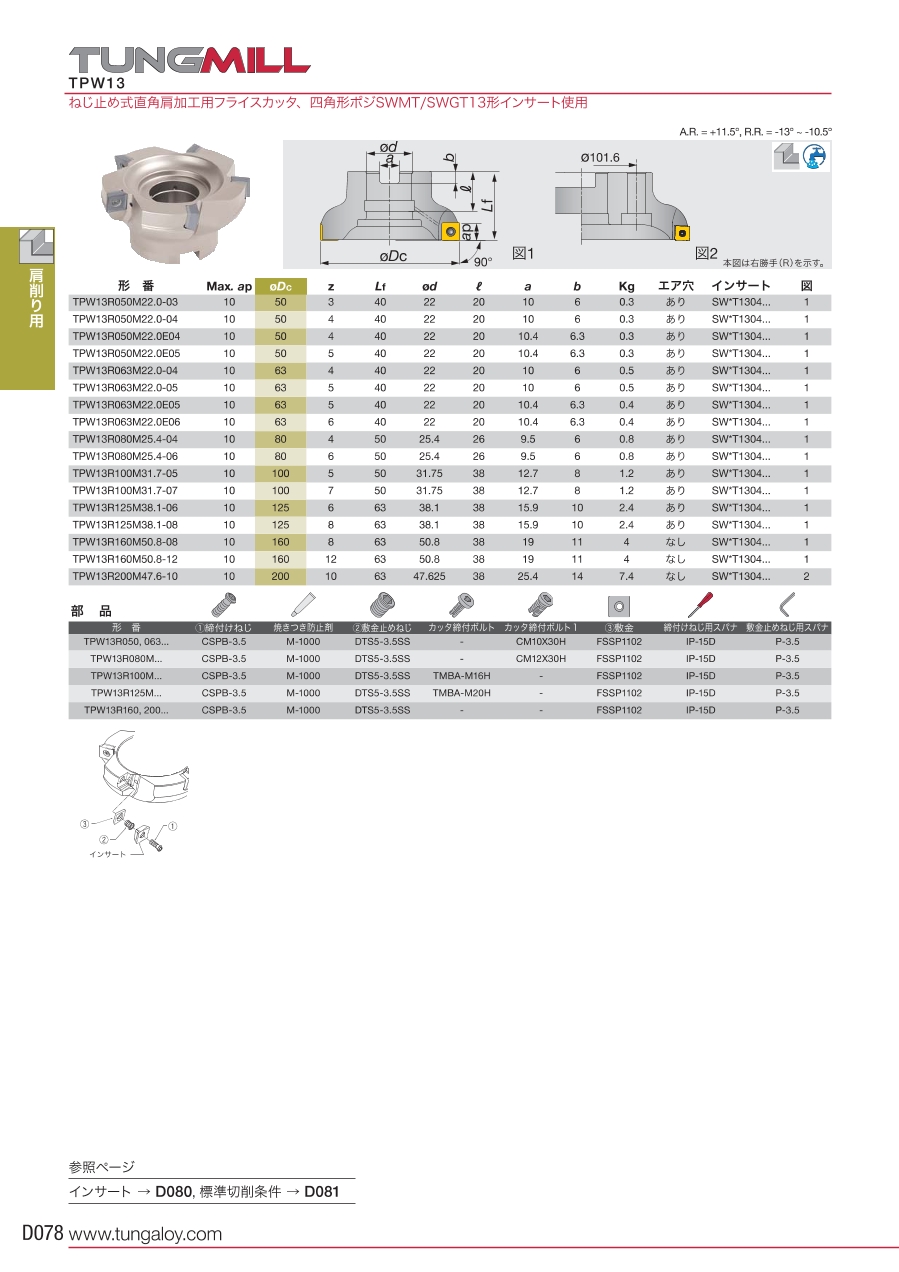

カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

シュミレーション解析により高剛性と低抵抗・軽量化を実現。

■抜群の低抵抗と信頼の耐欠損性

■高能率

ボディ設定は標準刃・多刃・超多刃（受注生産）を設定。

■高精度

ボディへの正面振れ・外周振れ精度を大幅に向上。加工面品位を大幅に向上。
CA0°タイプT/EPW13形は、壁面の多段切込みでのつなぎ目段差も大幅に減少。

CA0°壁面精度

被削材：S55C（210HB）
使用機械：BT：50
切削速度：Vc=100m/min
刃当り送り：fz=0.1mm/t
切込み：ap=3.0mm
切削幅：ae=100mm

■高機能ボディ

スピンドルスルー対応のエア穴を採用。
切りくず除法、アルミニウム切削時の刃先への確実な給油が可能。（※φ125以下）
特殊表面処理により耐腐食性と耐擦過性を向上。

外形図

最大切込み：10mm
すくい角：A.R.+11.5°R.R.-13°～10.5°

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

首下長（ℓ1）

(mm)

エア穴

寸法 Φd

(mm)

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

トラスココード

CADデータ有無

(2D/3D)

仕様

カッタ締付けボルト

最小発注数量

50	40	3	40	あり	22	20	6	10	350-7700	2D	標準刃数	CM10×30H	1個
50	40	4	40	あり	22	20	6	10	350-7718	2D	多刃	CM10×30H	1個
63	40	4	40	あり	22	20	6	10	350-7726	2D	標準刃数	CM10×30H	1個
63	40	5	40	あり	22	20	6	10	350-7734	2D	多刃	CM10×30H	1個
80	50	4	50	あり	25.4	26	6	9.5	350-7742	2D／3D	標準刃数	CM12×30H	1個
80	50	6	50	あり	25.4	26	6	9.5	350-7751	2D	多刃	CM12×30H	1個
100	50	5	50	あり	31.75	38	8	12.7	350-7769	2D	標準刃数	TMBA-M16H	1個
100	50	7	50	あり	31.75	38	8	12.7	350-7777	2D／3D	多刃	TMBA-M16H	1個
125	63	6	63	あり	38.1	38	10	15.9	350-7785	2D	標準刃数	TMBA-M20H	1個
125	63	8	63	あり	38.1	38	10	15.9	350-7793	2D	多刃	TMBA-M20H	1個
160	63	8	63	なし	50.8	38	11	19	350-7807	2D／3D	標準刃数	-	1個
160	63	12	63	なし	50.8	38	11	19	350-7815	2D	多刃	-	1個
200	63	10	63	なし	47.625	38	14	25.4	350-7823	2D	標準刃数	-	1個

通常単価(税別) (税込単価)	通常出荷日

32,488円 ( 35,737円 )	1日目
35,487円 ( 39,036円 )	1日目
35,487円 ( 39,036円 )	1日目
38,252円 ( 42,077円 )	1日目
39,858円 ( 43,844円 )	1日目
52,159円 ( 57,375円 )	1日目
50,755円 ( 55,831円 )	1日目
63,377円 ( 69,715円 )	1日目
61,089円 ( 67,198円 )	1日目
74,606円 ( 82,067円 )	1日目
81,631円 ( 89,794円 )	1日目
111,098円 ( 122,208円 )	1日目
100,523円 ( 110,575円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式直角肩加工用ボアタイプカッタリード角：90°。
【特長】
・四角形4コーナ仕様インサート採用。
・汎用型のMJタイプ、切れ味の良いMLタイプ、アルミ用AJタイプなど、種々のチップブレーカを設定。
【用途】
・大切込み、高送りによる高能率加工に対応。

ご注意

カッタ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

住友電工ハードメタル
スミダイヤエンドミル DFE型 2枚刃
住友電工ハードメタル
スミダイヤエンドミル DFE型 4枚刃
住友電工ハードメタル
スミダイヤ小径カッタ DFE型

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
