この商品と似ている商品

絞り込み条件

未確定：候補が7型番あります。
タンガロイ

ターンフィードX形 ダブルクランプ式 XWXPR/L

ターンフィードX形 ダブルクランプ式 XWXPR/L
通常単価(税別)
14,970円～28,400円
税込単価
16,467円～31,240円

旋削用バイトとダブルクランプバイト。【特長】・XWXPR／L：アプローチ角20...

詳細情報を確認する
  • シャンク材質
    鋼

ご注意

  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が7型番あります。
数量：

商品情報

製品仕様

CTEL2525-3T25の外観

CTEL2525-3T25の外観

CTEL2525-3T25の寸法図

CTEL2525-3T25の寸法図

本図は右勝手（R）を示す。

R／LseatsizearhbL1L2h1fWh2
L325.0025.025.0150.044.525.0025.303.000.0

単位：mm
※溝深さが（インサート全長-1.5mm）を超える場合は、1コーナタイプインサートを使用して下さい。

製品仕様

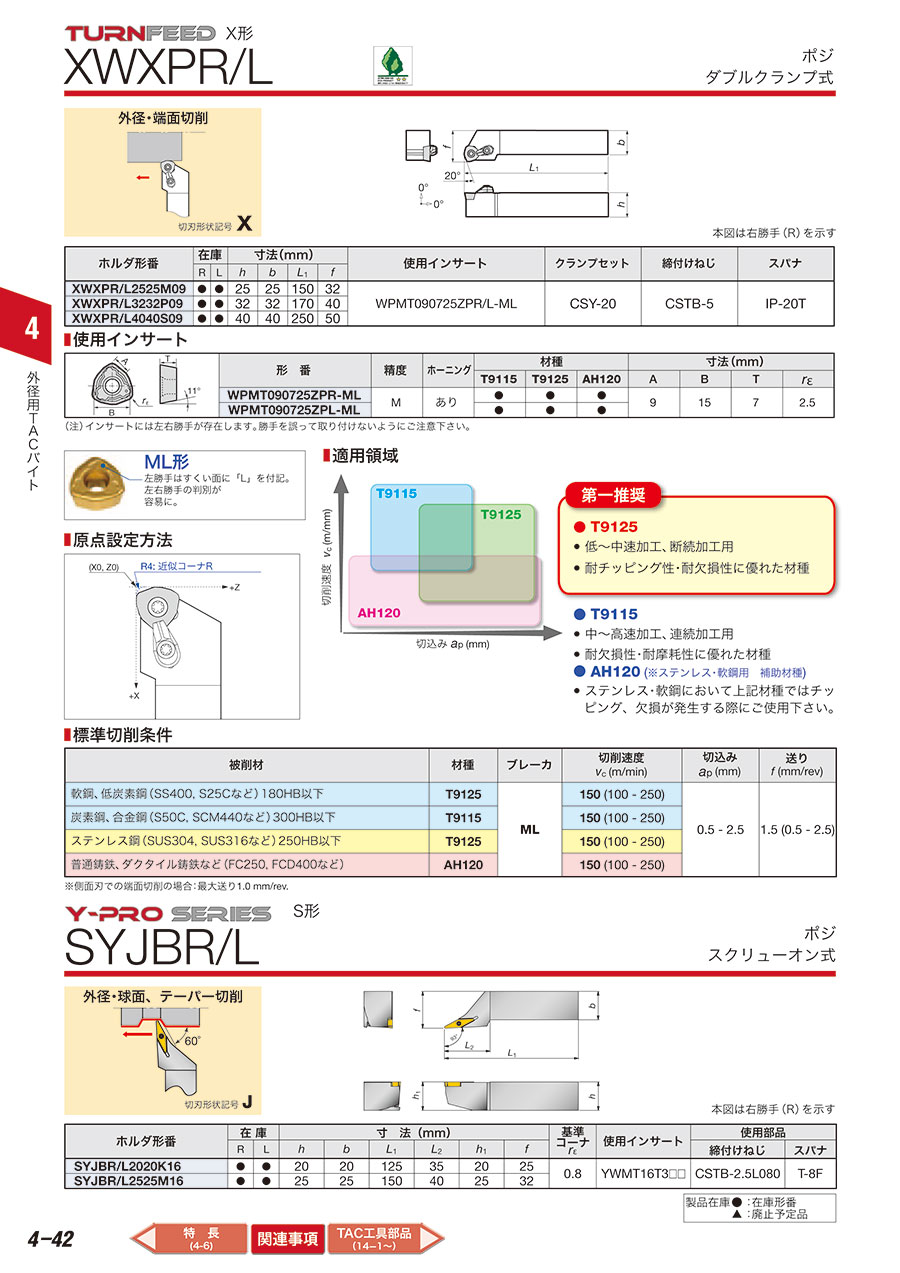

XWXPR／Lの寸法図

XWXPR／Lの寸法図

本図は右勝手（R）を示す。

XWXPR／Lの使用イメージ

XWXPR／Lの使用イメージ

形番R／LhbL1f
XWXPR2525M09R25.025.0150.032.00
XWXPL2525M09L25.025.0150.032.00
XWXPR3232P09R32.032.0170.040.00
XWXPL3232P09L32.032.0170.040.00
XWXPR4040S09R40.040.0250.050.00
XWXPL4040S09L40.040.0250.050.00

単位：mm
※インサートには左右勝手が存在します。勝手を誤って取り付けないようにご注意下さい。

型番リスト

表示件数
  • 1
    • 型番
    CTEL2525-3T25
    XWXPL2525M09
    XWXPL3232P09
    XWXPL4040S09
    XWXPR2525M09
    XWXPR3232P09
    XWXPR4040S09

    加工用途

    適合チップ形状

    適合チップ逃げ角

    適合チップ切れ刃長

    勝手

    切込み角

    クランプ方式

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    適合チップ

    クランプセット

    スパナ

    推奨締付けトルク

    (N・ｍ)

    シャンク断面H/B

    		最小発注数量
    外径
    ISO規格外
    -
    ISO規格外
    左
    T：60°（オフセットあり）
    クランプオン(C)
    25
    25
    150
    711-1673
    2D／3D
    DGM、SGM、DGS、SGS、DGG、DTX、DTE、ETR、DTA、SGN、DTM、DGL
    -
    P-4
    5
    25
    1個
    外径 / 端面
    W（六角形）
    ポジ11°（P）
    09
    左
    ISO規格外
    ダブルクランプ(D)
    25
    25
    150
    350-7246
    2D
    WPMT090725ZPL-ML
    CSY-20
    IP-20T
    -
    25
    1個
    外径 / 端面
    W（六角形）
    ポジ11°（P）
    09
    左
    ISO規格外
    ダブルクランプ(D)
    32
    32
    170
    350-7254
    2D
    WPMT090725ZPL-ML
    CSY-20
    IP-20T
    -
    32
    1個
    外径 / 端面
    W（六角形）
    ポジ11°（P）
    09
    左
    ISO規格外
    ダブルクランプ(D)
    40
    40
    250
    350-7262
    2D／3D
    WPMT090725ZPL-ML
    CSY-20
    IP-20T
    -
    40
    1個
    外径 / 端面
    W（六角形）
    ポジ11°（P）
    09
    右
    ISO規格外
    ダブルクランプ(D)
    25
    25
    150
    350-7271
    2D／3D
    WPMT090725ZPR-ML
    CSY-20
    IP-20T
    -
    25
    1個
    外径 / 端面
    W（六角形）
    ポジ11°（P）
    09
    右
    ISO規格外
    ダブルクランプ(D)
    32
    32
    170
    350-7289
    2D
    WPMT090725ZPR-ML
    CSY-20
    IP-20T
    -
    32
    1個
    外径 / 端面
    W（六角形）
    ポジ11°（P）
    09
    右
    ISO規格外
    ダブルクランプ(D)
    40
    40
    250
    350-7297
    2D／3D
    WPMT090725ZPR-ML
    CSY-20
    IP-20T
    -
    40
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    14,970円
    ( 16,467円 )
    1日目
    21,690円
    ( 23,859円 )
    1日目
    24,900円
    ( 27,390円 )
    1日目
    28,400円
    ( 31,240円 )
    1日目
    21,690円
    ( 23,859円 )
    1日目
    24,900円
    ( 27,390円 )
    1日目
    28,400円
    ( 31,240円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    旋削用バイトとダブルクランプバイト。
    【特長】
    ・XWXPR／L：アプローチ角20°。
    ・XWXPR／L：使用インサート／ポジ80°六角形。
    ・注意：「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    ・注意：「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    【用途】
    ・XWXPR／L：荒加工用。

    ご注意

    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
