タンガロイ

外径加工用ワンダブルバイト DCLNR／L形

カタログ |

通常単価(税別): 11,170円～14,090円

税込単価: 12,287円～15,499円

ダブルクランプ式外径加工用工具アプローチ角：95° ネガタイプインサート使...

加工用途
外径 / 端面
適合チップ形状
C（80°ひし形）
適合チップ逃げ角
ネガ0°（N）
適合チップ切れ刃長
12
切込み角
L：95°（オフセットあり）
クランプ方式
ダブルクランプ(D)
シャンク材質
鋼
CADデータ有無 (2D/3D)
2Ｄ
適合チップ
CN□□1204□□
クランプ駒
DCPM-43
クランプねじ
DLCS43
スパナ
P-3、P-4
基準コーナーR（ノーズR）
0.8
シート
LSC42

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ネガ・ワンダブル式 DCLNR/L

外径・端面切削（切刃形状記号L）

寸法図

ホルダ形番	寸法（mm）							基準コーナ r_ε	使用インサート	使用インサート掲載頁
ホルダ形番	h	b	L₁	L₂	h₁	f	f₂	基準コーナ r_ε	使用インサート	使用インサート掲載頁
DCLNR/L2020K12	20	20	125	30	20	25	18	0.8	CN□□1204□□ 片面ブレーカは不可	2-42～ 3-7～ T-CBN 3-21～ T-DIA
DCLNR/L2525M12	25	25	150	30	25	32	18
DCLNR/L3225P12	32	25	170	30	32	32	18
DCLNR/L3225P16	32	25	170	40	32	32	22	1.2	CN□□1606□□ 片面ブレーカは不可	2-45～
DCLNR/L3232P16	32	32	170	40	32	40	22	1.2	CN□□1606□□ 片面ブレーカは不可	2-45～
DCLNR/L3232P19	32	32	170	45.5	32	40	25	1.2	CN□□12906□□ 片面ブレーカは不可	2-45～
DCLNR/L4040R19	40	40	200	45.5	40	50	25	1.2	CN□□12906□□ 片面ブレーカは不可	2-45～

型番リスト

表示件数

型番

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

トラスココード

シャンク断面H/B

最小発注数量

左	20	20	125	350-3577	20	1個
左	25	25	150	350-3585	25	1個
左	32	25	170	350-3593	32	1個
右	20	20	125	350-3607	20	1個
右	25	25	150	350-3615	25	1個
右	32	25	170	350-3623	32	1個

通常単価(税別) (税込単価)	通常出荷日

11,170円 ( 12,287円 )	1日目
11,760円 ( 12,936円 )	1日目
14,090円 ( 15,499円 )	1日目
11,170円 ( 12,287円 )	1日目
11,760円 ( 12,936円 )	1日目
14,090円 ( 15,499円 )	1日目

詳細情報

基本情報

基本情報

ダブルクランプ式外径加工用工具アプローチ角：95° ネガタイプインサート使用。
【特長】
・1本のねじで2か所をクランプする。
・操作性と高い保持力を両立。経済的なネガタイプインサートを使用。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

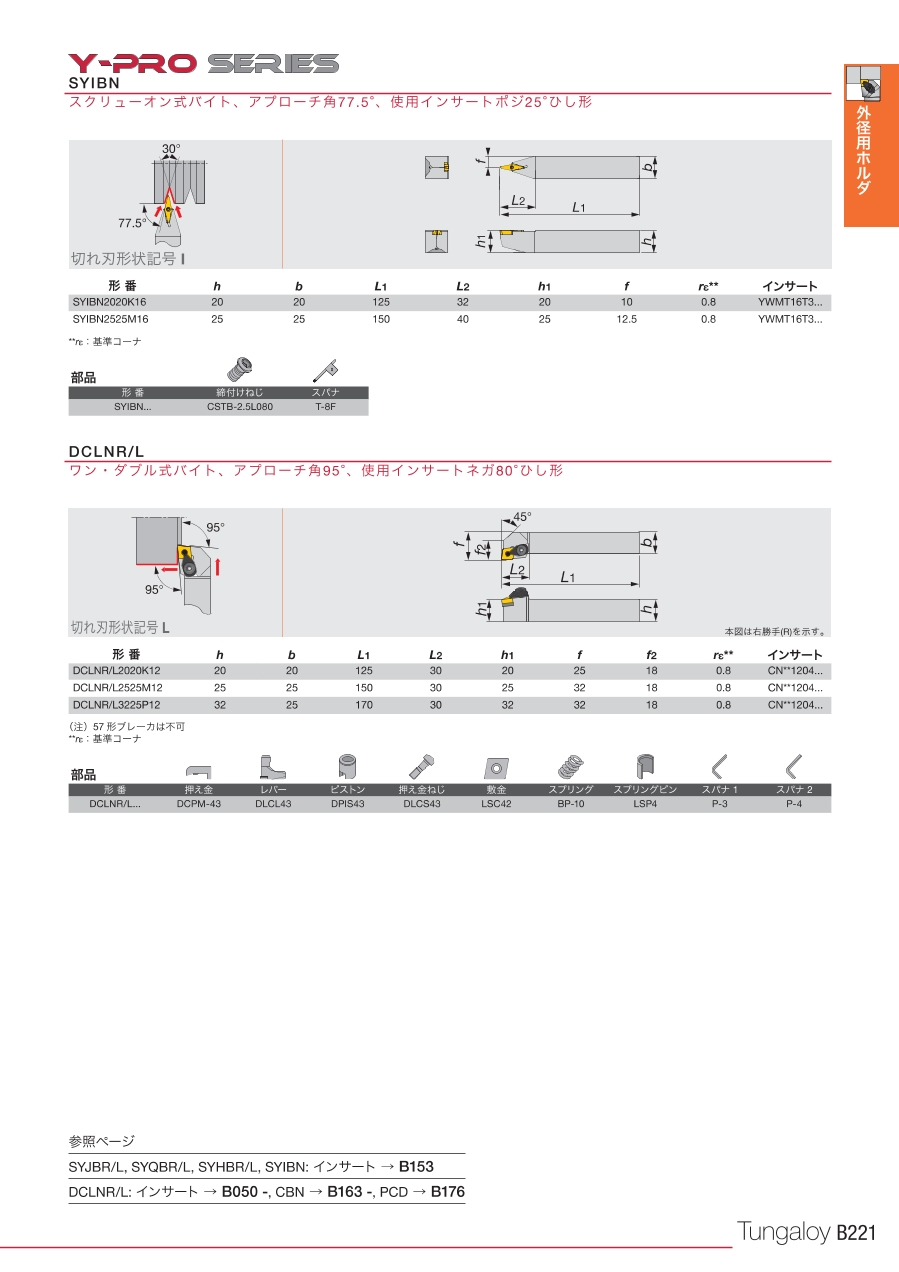

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
