タンガロイ

外径・面取り加工用バイト PSDNN形

カタログ |

通常単価(税別): 7,810円～9,200円

税込単価: 8,591円～10,120円

レバークランプ式外径、面取り加工用工具アプローチ角：45° ネガタイプイン...

加工用途
外径 / 面取り
適合チップ形状
S（四角形）
適合チップ逃げ角
ネガ0°（N）
勝手
なし
切込み角
D：45°（オフセットなし）
クランプ方式
ピンロック(P)
シャンク材質
鋼
基準コーナーR（ノーズR）
0.8

ご注意

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ネガ・レバーロック式PSDNN

外径・面取り切削（切刃形状記号D）

寸法図

ホルダ形番	寸法(mm)							基準コーナ r_ε	使用インサート	使用インサート掲載頁
ホルダ形番	h	b	L₁	L₂	h₁	f	f₂	基準コーナ r_ε	使用インサート	使用インサート掲載頁
PSDNN1616	16	16	100	22	16	8.0	-	0.8	SN□□0903□□	2-61～
PSDNN2020	20	20	125	30	20	10.3	-	0.8	SN□□1204□□	2-61～ 3-8～ T-CBN 3-21～ T-DIA
PSDNN2525	25	25	150	30	25	12.8	-
PSDNN3225	32	25	170	30	32	12.8	-

型番リスト

表示件数

型番

PSDNN1616

PSDNN2020

PSDNN2525

適合チップ切れ刃長

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

トラスココード

CADデータ有無

(2D/3D)

適合チップ

スパナ

シャンク断面H/B

シート

最小発注数量

09	16	16	100	710-8745	2D	SN□□0903□□	P-2.5	16	LSS33	1個
12	20	20	125	350-6355	2D／3D	SN□□1204□□	P-3	20	LSS42	1個
12	25	25	150	350-6363	2D	SN□□1204□□	P-3	25	LSS42	1個

通常単価(税別) (税込単価)	通常出荷日

7,810円 ( 8,591円 )	3日目
8,180円 ( 8,998円 )	1日目
9,200円 ( 10,120円 )	1日目

詳細情報

基本情報

基本情報

レバークランプ式外径、面取り加工用工具アプローチ角：45° ネガタイプインサート使用。
【特長】
・経済的なネガタイプインサートを使用。レバーロックタイプで、容易な操作で高い保持力を実現。

ご注意

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

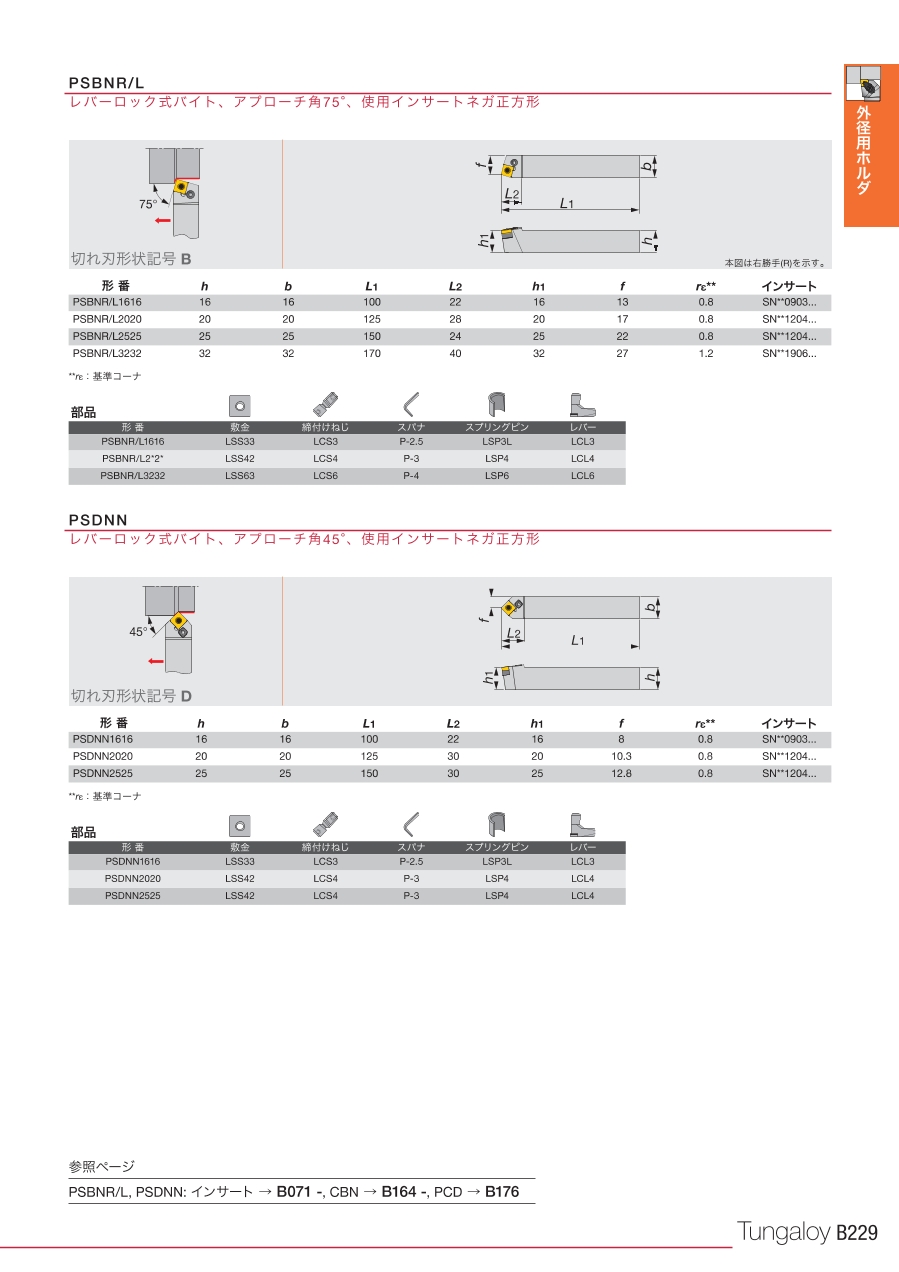

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
