ターニングA レバーロック式 PCBNR/L
- 通常単価(税別)
- 9,200円
- 税込単価
- 10,120円
レバーロック式のバイト。【特長】・アプローチ角：75°。・使用インサート：ネガ...
詳細情報を確認するご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
商品情報
レバーロック式バイト PCBNR／Lの仕様
PCBNR／Lの寸法図
PCBNR／Lの使用イメージ（切れ刃形状：B）
本図は右勝手（R）を示す。
| 形番 | R／L | h | b | L1 | L2 | h1 | f | re |
|---|---|---|---|---|---|---|---|---|
| PCBNR2525 | R | 25.0 | 25.0 | 150.0 | 28.0 | 25.00 | 22.00 | 0.80 |
| PCBNL2525 | L | 25.0 | 25.0 | 150.0 | 28.0 | 25.00 | 22.00 | 0.80 |
単位：mm
100°コーナを使用。
詳細情報
基本情報
レバーロック式のバイト。
【特長】
・アプローチ角：75°。
・使用インサート：ネガ80°ひし形。
【用途】
・外径切削用。
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

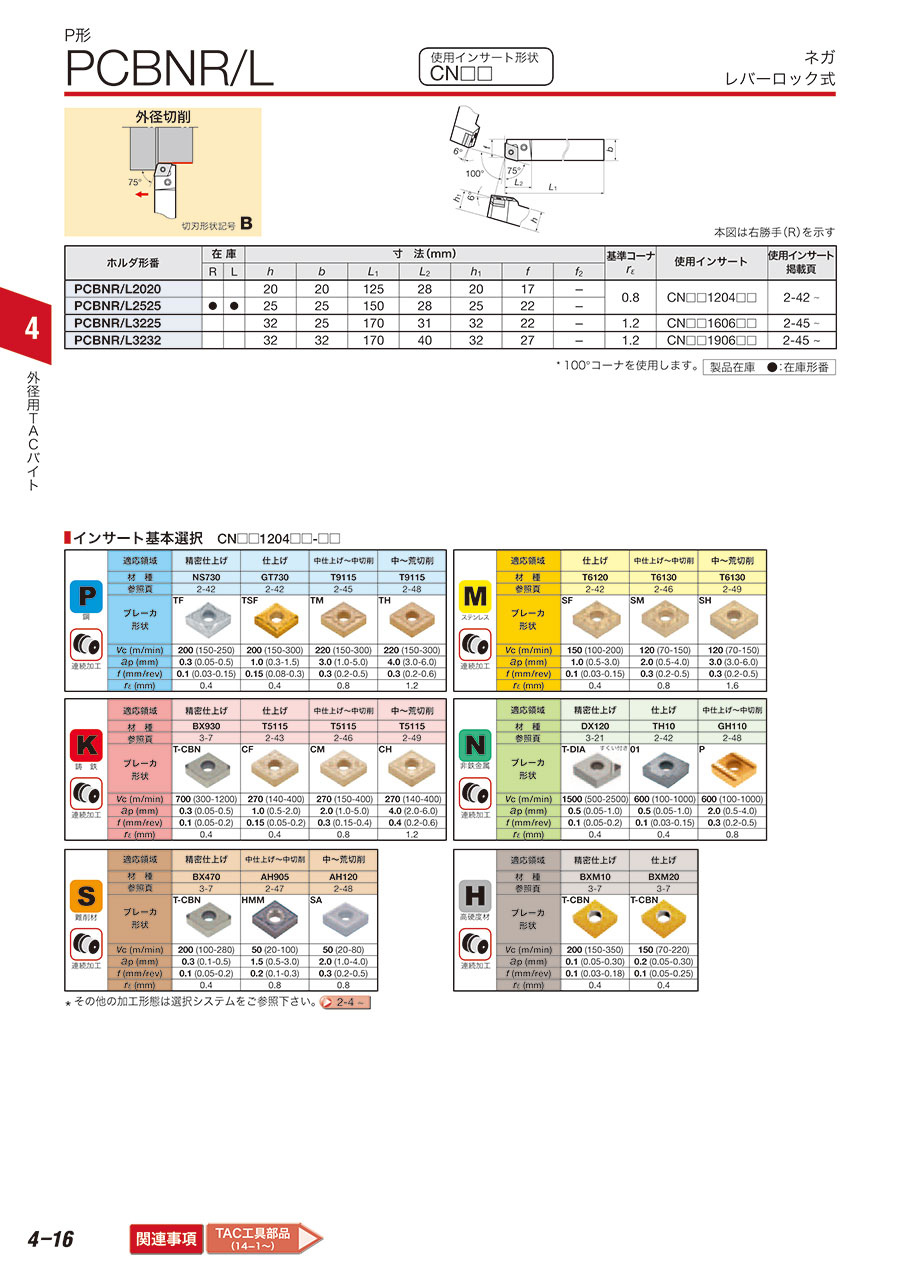

カタログ
