タンガロイ

外径用ホルダ ターニングA ダブルクランプ式 AVQNR／L

外径用ホルダ ターニングA ダブルクランプ式 AVQNR／L
通常単価(税別)
10,370円～12,120円
税込単価
11,407円～13,332円

ダブルクランプ式のバイト。【特長】・アプローチ角：117.5°。・使用インサー...

詳細情報を確認する
  • 加工用途
    外径 / 倣い
  • 適合チップ形状
    V（35°ひし形）
  • 適合チップ逃げ角
    ネガ0°（N）
  • 適合チップ切れ刃長
    16
  • 切込み角
    ISO規格外
  • クランプ方式
    ダブルクランプ(D)
  • シャンク材質
    鋼
  • CADデータ有無 (2D/3D)
    2D/3D
  • 適合チップ
    V/YN□□1604□□
  • クランプ駒
    ACP3L
  • クランプねじ
    ACS-5W
  • シート止めねじ
    CSTB-3.5
  • スパナ
    T-15F
  • 基準コーナーR（ノーズR）
    0.8
  • 推奨締付けトルク (N・ｍ)
    3
  • シート
    ASV322

ご注意

  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

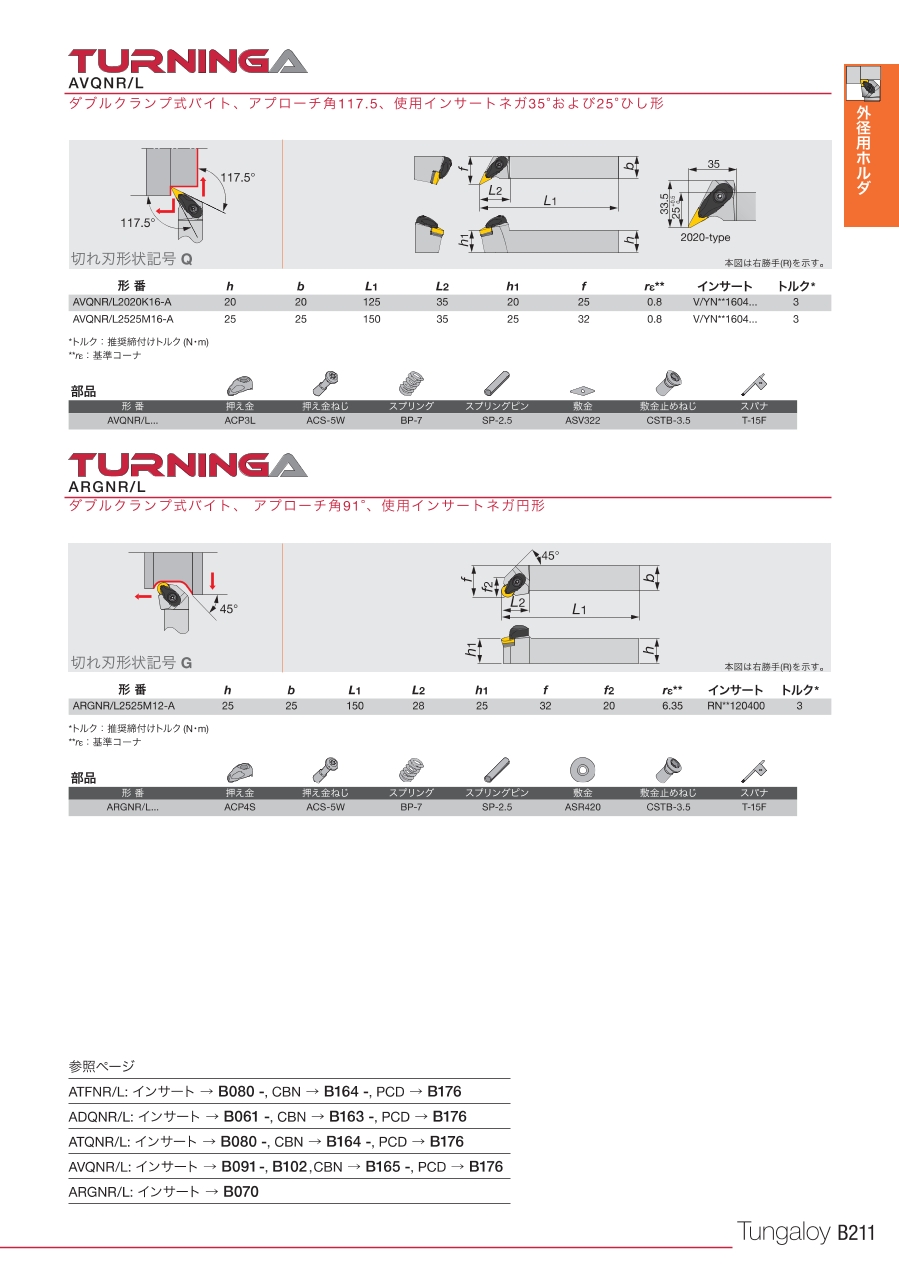

ダブルクランプバイト AVQNR／Lの仕様

AVQNR／Lの寸法図

AVQNR／Lの寸法図

2020形の拡大寸法図（単位：mm）

2020形の拡大寸法図（単位：mm）

AVQNR／Lの使用イメージ（切れ刃形状：Q）

AVQNR／Lの使用イメージ（切れ刃形状：Q）

本図は右勝手（R）を示す。

形番R／LhbL1L2h1freTorque
AVQNR2020K16-AR20.020.0125.035.020.0025.000.803.0
AVQNL2020K16-AL20.020.0125.035.020.0025.000.803.0
AVQNR2525M16-AR25.025.0150.035.025.0032.000.803.0
AVQNL2525M16-AL25.025.0150.035.025.0032.000.803.0

単位：mm
トルク：推奨締付トルク（N・m）

型番リスト

表示件数
  • 1
    • 型番
    AVQNL2020K16-A
    AVQNL2525M16-A
    AVQNR2020K16-A
    AVQNR2525M16-A

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    左
    20
    20
    125
    350-1523
    20
    1個
    左
    25
    25
    150
    350-1531
    25
    1個
    右
    20
    20
    125
    350-1540
    20
    1個
    右
    25
    25
    150
    350-1558
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,370円
    ( 11,407円 )
    1日目
    12,120円
    ( 13,332円 )
    1日目
    10,370円
    ( 11,407円 )
    1日目
    12,120円
    ( 13,332円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ダブルクランプ式のバイト。
    【特長】
    ・アプローチ角：117.5°。
    ・使用インサート：ネガ35°及び25°、ひし形。
    【用途】
    ・倣い切削用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
