タンガロイ

TURNTEC（ターンテック） S-TLANR/L

カタログ |

通常単価(税別): 32,200円～58,140円

税込単価: 35,420円～63,954円

通常出荷日：1日目

縦置き使用のインサート。【特長】・スクリューオンバイト。・最新の切れ刃形状で最大の加工能率を実現。・長...

「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

S-TLANR／Lの使用イメージ（カッティング刃形：A）

外形図

本図は右勝手（R）を示す。

型番リスト

表示件数

型番

適合チップ切れ刃長

勝手

最小加工径

(mm)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

トラスココード

CADデータ有無

(2D/3D)

適合チップ

シート

シート止めねじ

スパナ

最小発注数量

12	左	53	25	300	23	711-8261	2D／3D	LNMX1204**R...	TSL12RI	CSTF-2L055-S	KEYV-T10、T-6F-S	1個
12	右	53	25	300	23	711-8252	2D／3D	LNMX1204**L...	TSL12LI	CSTF-2L055-S	KEYV-T10、T-6F-S	1個
12	左	53	32	350	30	711-8627	2D／3D	LNMX1204**R...	TSL12RI	CSTF-2L055-S	KEYV-T10、T-6F-S	1個
12	右	53	32	350	30	711-8635	2D／3D	LNMX1204**L...	TSL12LI	CSTF-2L055-S	KEYV-T10、T-6F-S	1個
12	左	53	40	400	37	711-8651	2D／3D	LNMX1204**R...	TSL12RI	CSTF-2L055-S	KEYV-T10、T-6F-S	1個
12	右	53	40	400	37	711-8660	2D／3D	LNMX1204**L...	TSL12LI	CSTF-2L055-S	KEYV-T10、T-6F-S	1個
16	左	85	50	350	47	703-6183	3D	LNMX1606**R...	TSL16RI	-	KEYV-T15	1個
16	右	85	50	350	47	703-6191	3D	LNMX1606**L...	TSL16LI	-	KEYV-T15	1個

通常単価(税別) (税込単価)	通常出荷日

32,200円 ( 35,420円 )	1日目
32,200円 ( 35,420円 )	1日目
36,870円 ( 40,557円 )	1日目
36,870円 ( 40,557円 )	1日目
46,690円 ( 51,359円 )	1日目
46,690円 ( 51,359円 )	1日目
58,140円 ( 63,954円 )	1日目
58,140円 ( 63,954円 )	1日目

詳細情報

基本情報

基本情報

縦置き使用のインサート。
【特長】
・スクリューオンバイト。
・最新の切れ刃形状で最大の加工能率を実現。
・長い曲線切れ刃で切込み変動に強い。
・注意：「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
・注意：「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
【用途】
・高能率荒加工に最適。

ご注意

「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

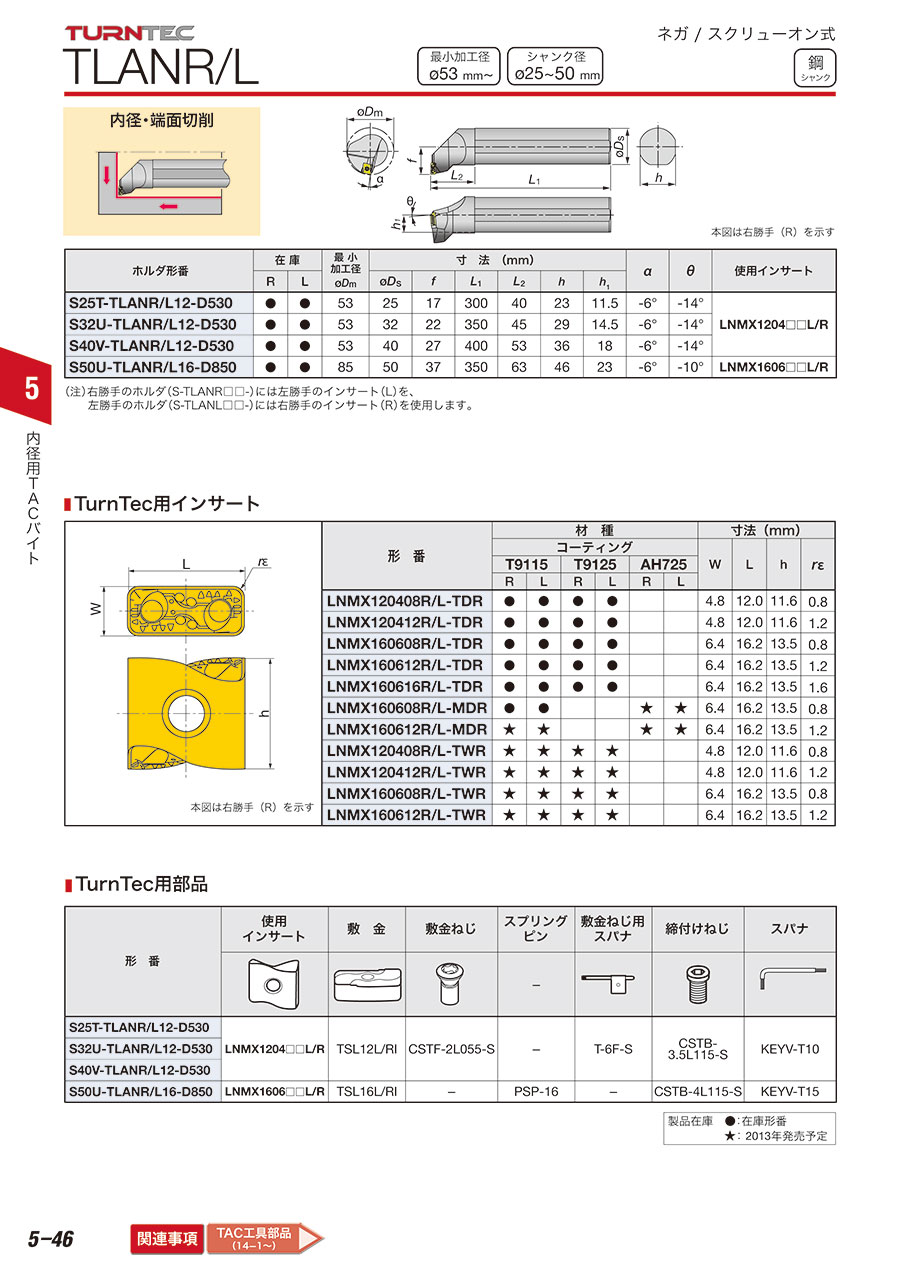

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
