タンガロイ

面取り加工用カッタ ECP4400R形

カタログ |

通常単価(税別): 16,720円～29,790円

税込単価: 18,392円～32,769円

ねじ止め式面取り加工用柄付きカッタリード角：45°。【特長】・四角形4コー...

加工用途
面取り
被削材
一般鋼 / 調質鋼 / 鋳鉄
取付け方法
柄付きタイプ
全長 (L) (mm)
130
シャンク径 (d) (mm)
32
適応チップ材種
超硬コートなし / サーメット
最大切り込み深さ (Ad) (mm)
3
締付けねじ
CSTA-4
寸法 ℓs (mm)
80
CADデータ有無 (2D/3D)
2D
ドライバ
T-15D

ご注意

カッタ本体には、チップは付属しておりません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TAC面取りカッタ ECP形

すくい角 A.R.+3度（-8度） R.R.0度

形番	z	Dc	D1	Ds	L	ls
ECP440AR	1	10.00	27.50	32.0	130.0	80.0
ECP4423R	2	23.00	40.30	32.0	130.0	80.0
ECP4436R	3	36.00	53.30	32.0	130.0	80.0

型番リスト

表示件数

型番

ECP440AR

ECP4423R

ECP4436R

刃径 D

(φ)

刃数

(枚)

寸法 ΦD1

(mm)

トラスココード

最小発注数量

10	1	27.5	350-8072	1個
23	2	40.3	350-8081	1個
36	3	53.3	710-3620	1個

通常単価(税別) (税込単価)	通常出荷日

16,720円 ( 18,392円 )	1日目
22,560円 ( 24,816円 )	5日目
29,790円 ( 32,769円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式面取り加工用柄付きカッタリード角：45°。
【特長】
・四角形4コーナ仕様インサート採用。
【用途】
・あらゆる稜線の面取り加工に対応。

ご注意

カッタ本体には、チップは付属しておりません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

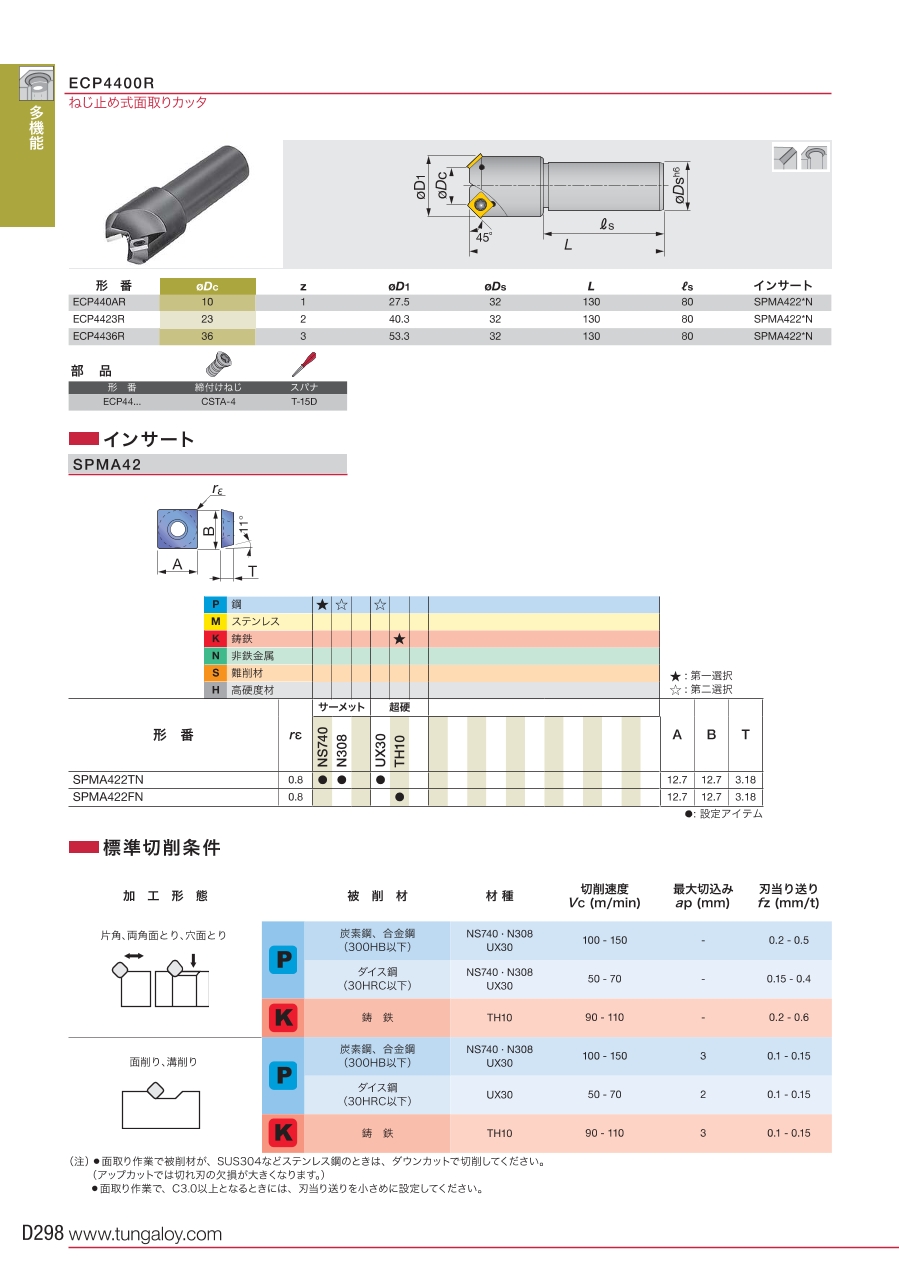

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
