タンガロイ

マルチクランプ式M形バイト用偏心ピン

マルチクランプ式M形バイト用偏心ピン
通常単価(税別)
1,430円～1,660円
税込単価
1,573円～1,826円

旋削用M形バイトで使用する部品。【特長】・インサートを締付けるねじ。【用途】・...

詳細情報を確認する
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

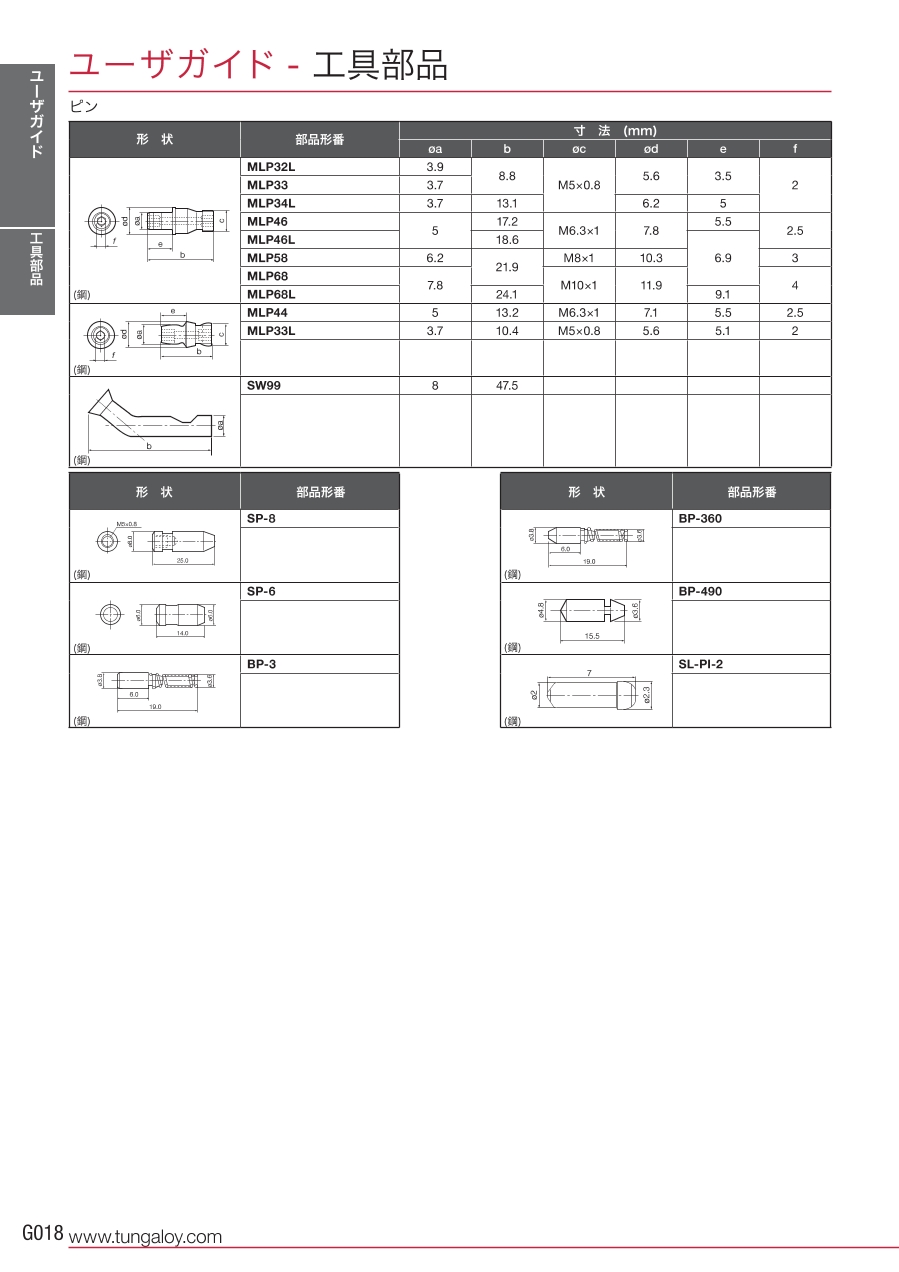

外形図

TAC工具部品 ピン MLP

寸法図1

寸法図1

寸法図2

寸法図2

型番リスト

表示件数
  • 1
    • 型番
    MLP32L
    MLP33L
    MLP34L
    MLP44
    MLP46
    MLP46L
    MLP58
    MLP68

    トラスココード

    寸法 b

    (mm)

    寸法 f

    (mm)

    寸法 φd

    (mm)

    寸法 φa

    (mm)

    寸法 φc

    (mm)

    寸法 e

    (mm)

    部品型番

    使用工具

    		最小発注数量
    704-7461
    8.8
    2
    5.6
    3.9
    M5×0.8
    3.5
    MLP32L
    内径用TACバイト：M形／外径用TACバイト：M形
    1個
    351-2835
    10.4
    2
    5.6
    3.7
    M5×0.8
    5.1
    MLP33L
    内径用TACバイト：M形
    1個
    351-2843
    13.1
    2
    6.2
    3.7
    M5×0.8
    5.0
    MLP34L
    内径用TACバイト：M形／外径用TACバイト：M形
    1個
    351-2851
    13.2
    2.5
    7.1
    5
    M6.3×1
    5.5
    MLP44
    内径用TACバイト：M形
    1個
    351-2860
    17.2
    2.5
    7.8
    5
    M6.3×1
    5.5
    MLP46
    内径用TACバイト：M形／外径用TACバイト：M形
    1個
    351-2878
    18.6
    2.5
    7.8
    5
    M6.3×1
    6.9
    MLP46L
    内径用TACバイト：M形／外径用TACバイト：M形
    1個
    704-9871
    21.9
    3
    10.3
    6.2
    M8×1
    6.9
    MLP58
    内径用TACバイト：M形／外径用TACバイト：M形
    1個
    705-4874
    21.9
    4
    11.9
    7.8
    M10×1
    6.9
    MLP68
    内径用TACバイト：M形／外径用TACバイト：M形
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,430円
    ( 1,573円 )
    1日目
    1,430円
    ( 1,573円 )
    在庫品1日目当日出荷可能
    1,430円
    ( 1,573円 )
    5日目
    1,430円
    ( 1,573円 )
    1日目
    1,430円
    ( 1,573円 )
    5日目
    1,660円
    ( 1,826円 )
    1日目
    1,660円
    ( 1,826円 )
    在庫品1日目当日出荷可能
    1,660円
    ( 1,826円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    旋削用M形バイトで使用する部品。
    【特長】
    ・インサートを締付けるねじ。
    【用途】
    ・各種TACバイト用ピン。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
