TAC工具部品 ねじ JDS
- 通常単価(税別)
- 1,000円
- 税込単価
- 1,100円
旋削用バイト、フライス用カッタ等で使用するねじ。【用途】・敷き金を固定するのに...
詳細情報を確認する- 種類
- ねじ
- 締付トルク (N･m)
- 1
- 使用工具
- 外径用TACバイト：JT形(背面クランプ用)
商品情報
外形図
小型旋盤用背面クランプ型バイト用ねじ JDS形の仕様
小型旋盤用背面クランプ型バイト用ねじ JDS形の外形図
| 部品形番 | 寸法（mm） | 締付け トルク （N·m） | |||||
|---|---|---|---|---|---|---|---|
| a | φb | c | d | e | T/f | ||
| JDS-3525 | M3.5x0.35 | M2.5x0.45 | 7.5 | 3 | 2.5 | 2 | 1 |
| JDS-5040 | M5x0.5 | M4x0.7 | 10 | 4 | 4 | 2.5 | 1 |

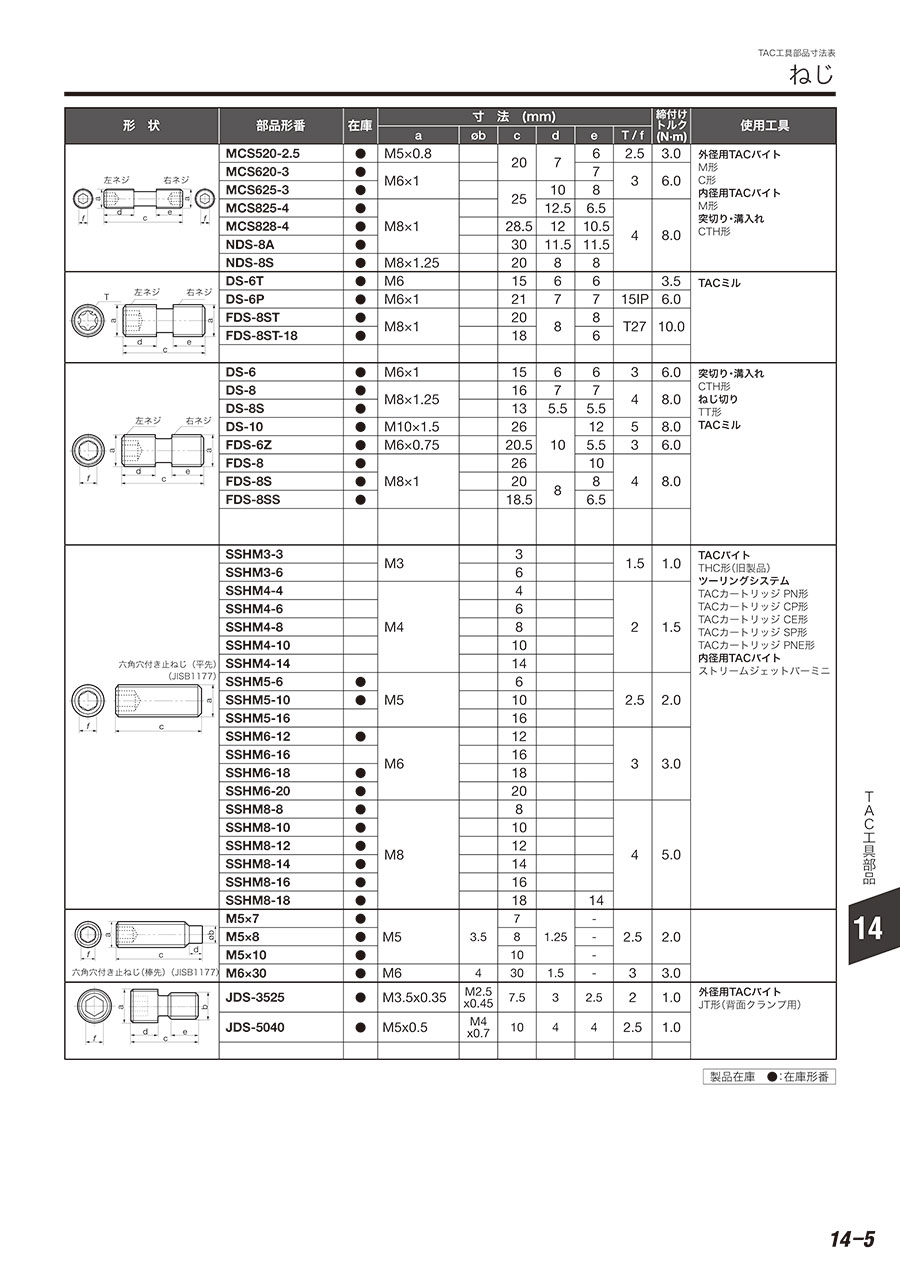

カタログ
