タンガロイ

転削加工用工具（ISOインサート） カッターTMD5400RI

転削加工用工具（ISOインサート） カッターTMD5400RI
通常単価(税別)
65,670円～274,400円
税込単価
72,237円～301,840円
通常出荷日：1日目

くさび止め式でボアタイプの刃先交換式エンドミル。【特長】・リード角が45度、ポジタイプ4コーナ仕様イン...

詳細を確認
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

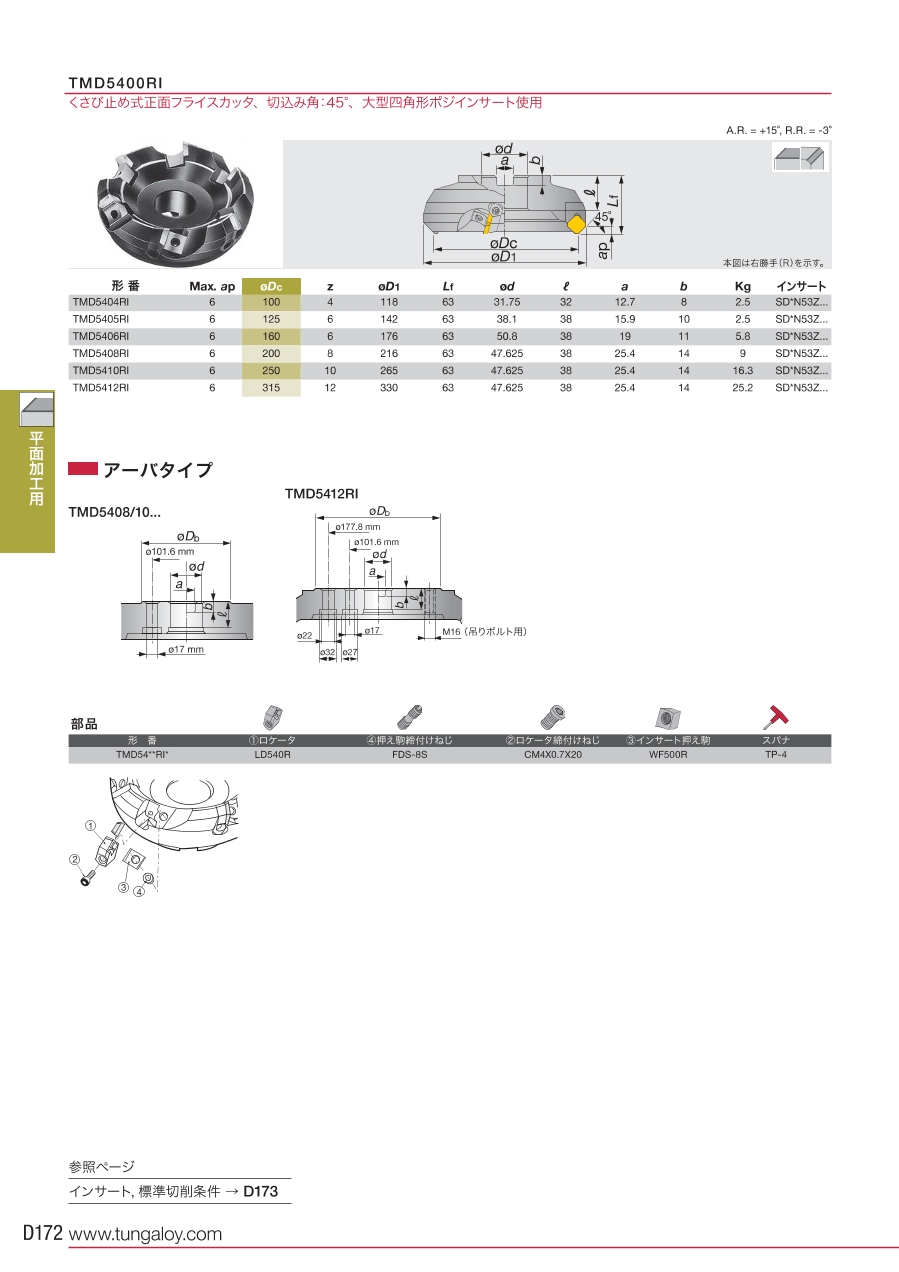

TACミル深切込み形 TMD5400Iの外形図と寸法について

TACミル深切込み形 TMD5400Iの寸法図 すくい角／A.R.15度、R.R.3度 Max.ap／6mm ※右勝手（R）を示す。

TACミル深切込み形 TMD5400Iの寸法図
すくい角／A.R.15度、R.R.3度
Max.ap／6mm
※右勝手（R）を示す。

形番刃数寸法（mm）重量
（kg）
φDcφD1φdlLfba
TMD5404RI410011831.753263812.72.5
TMD5405RI612514238.1381015.92.5
TMD5406RI16017650.811195.8
TMD5408RI820021647.6251425.49.0
TMD5410RI1025026516.3
TMD5412RI1231533025.2

ボアタイプ

この商品の構造および部品について

部品構成図

部品構成図

型番部品名 部品形番
（1）ロケータ
LP540R／L
（2）インサート押え駒
WF500R／L
（3）押え駒締付けねじ
FDS-8S
（4）ロケータ締付けねじ
CM4×0.7×20
-T形スパナ
TP-4

TMD5400Iの標準切削条件について

被削材材種荒加工（ap=1.5～6mm）仕上げ加工（ap=0.3～0.7mm）
切削速度vc（m/min）刃当り送りfz（mm/t）切削速度vc（m/min）刃当り送りfz（mm/t）
軟鋼
なまの鋼材
（180HB以下）		NS740・N308150～2500.1～0.25150～2500.1～0.3
AH120・GH3300.1～0.350.1～0.35
T3130150～300180～300
UX30・AH130100～180130～200
炭素鋼
合金鋼
（300HB以下）		T3130150～2800.1～0.35180～2800.1～0.35
NS740・N308100～1800.1～0.25150～2000.1～0.3
AH120・GH330100～2000.1～0.30.1～0.35
UX3080～130100～150
ダイス鋼
（30HRC以下）		T3130・AH120100～1500.1～0.2100～1500.1～0.2
UX3080～13080～130
ステンレス鋼
（250HB以下）		AH130・AH14080～1800.15～0.3100～2000.15～0.33
AH120・GH330150～2300.15～0.3200～2500.15～0.3
UX30150～180180～200
鋳鉄・ダクタイル鋳鉄TH10・UX3080～1300.1～0.380～1300.1～0.3
アルミ合金
（Si<13%）		TH10200～10000.05～0.3350～10000.1～0.3
銅合金TH10200～5000.1～0.2200～5000.1～0.25

この商品の使用上の注意

  • アルミ合金以外は乾式の切削条件です。
  • 鋼、炭素鋼、合金鋼湿式加工にはT3130を推奨します。その場合には、切削条件を下げてご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    TMD5404RI
    TMD5405RI
    TMD5406RI
    TMD5408RI
    TMD5410RI
    TMD5412RI

    刃径 D

    (φ)

    刃数

    (枚)

    寸法 Φd

    (mm)

    寸法 ΦD1

    (mm)

    寸法 ℓ

    (mm)

    寸法 b

    (mm)

    寸法 a

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    		最小発注数量
    100
    4
    31.75
    118
    32
    8
    12.7
    825-3882
    2D
    1個
    125
    6
    38.1
    142
    38
    10
    15.9
    350-7637
    2D／3D
    1個
    160
    6
    50.8
    176
    38
    11
    19
    350-7645
    2D
    1個
    200
    8
    47.625
    216
    38
    14
    25.4
    825-3883
    2D
    1個
    250
    10
    47.625
    265
    38
    14
    25.4
    825-3884
    2D
    1個
    315
    12
    47.625
    330
    38
    14
    25.4
    825-3885
    2D
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    65,670円
    ( 72,237円 )
    1日目
    95,230円
    ( 104,753円 )
    1日目
    103,540円
    ( 113,894円 )
    1日目
    142,840円
    ( 157,124円 )
    1日目
    196,330円
    ( 215,963円 )
    1日目
    274,400円
    ( 301,840円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    くさび止め式でボアタイプの刃先交換式エンドミル。
    【特長】
    ・リード角が45度、ポジタイプ4コーナ仕様インサート。
    ・刃数が4枚刃、6枚刃、8枚刃、10枚刃、12枚刃の5タイプの6サイズより選択可能。
    ・ロケータ、インサート押え駒、押え駒締付けねじ、ロケータ締付けねじの部品で構成。
    【用途】
    ・鋼、ステンレス、鋳鉄、非鉄金属の深切込み・汎用加工用として最適。
    ・正面加工、面取り加工等に利用可能。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
