ミル肩削り用 TSP4000IA

カタログ |

通常単価(税別): 62,273円～315,371円

税込単価: 68,500円～346,908円

通常出荷日：1日目

くさび止め式直角肩加工用ボアタイプカッタ。【特長】・リード角：90°。・3コーナ仕様インサート。【用途...

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

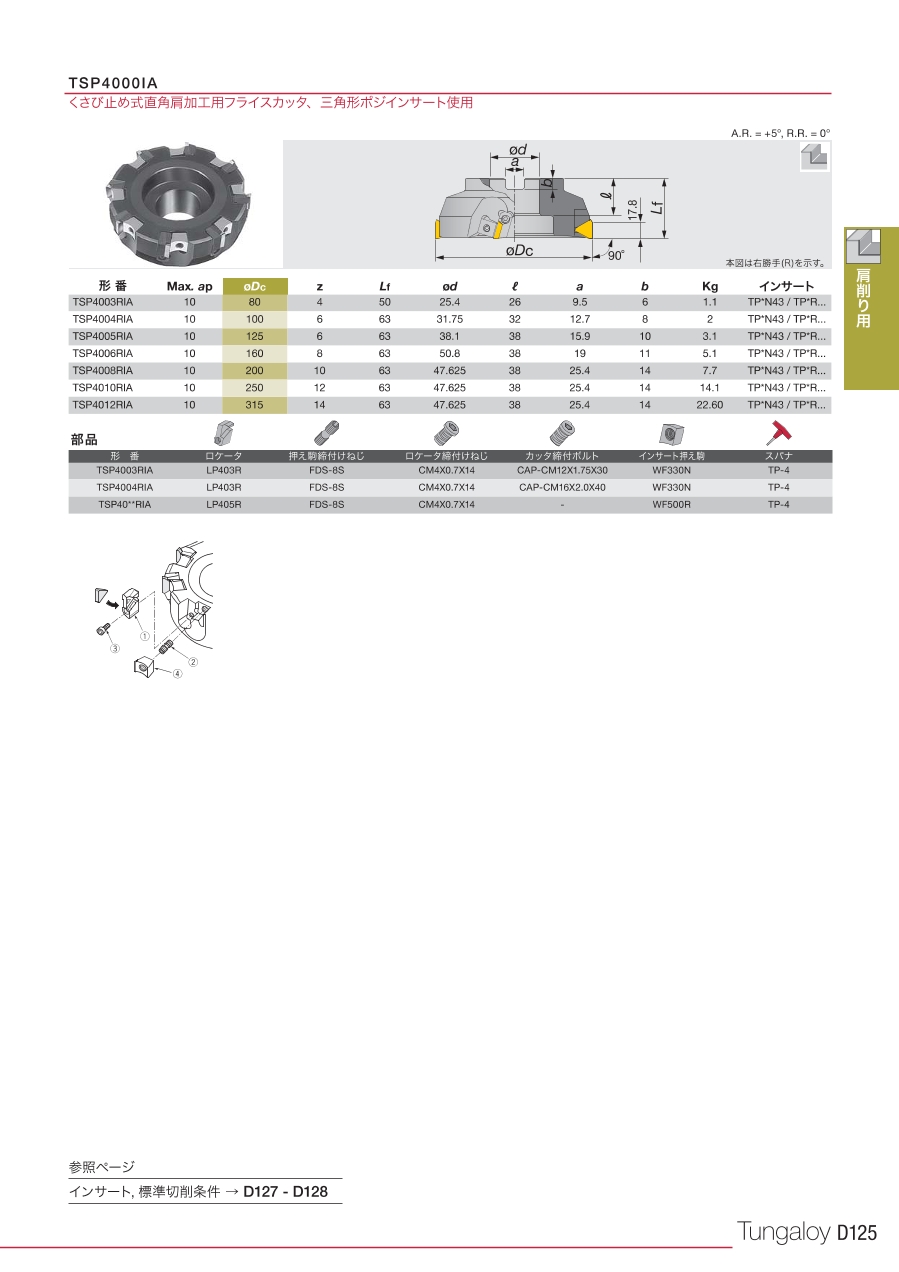

TACミル TSP4000IAの外形図と寸法について

TACミル TSP4000IAの寸法図

形番	刃数	寸法（mm）						重量（kg）
形番	刃数	φD_c	φd	l	L_f	b	a	重量（kg）
TSP4003RIA	4	80	25.4	26	50	6	9.5	1.1
TSP4004RIA	6	100	31.75	32	63	8	12.7	2.0
TSP4005RIA	6	125	38.1	38		10	15.9	3.1
TSP4006RIA	8	160	50.8			11	19	5.1
TSP4008RIA	10	200	47.625			14	25.4	7.7
TSP4010RIA	12	250						14.1
TSP4012RIA	14	315						22.6

構造および部品形番表について

1）ロケータ、2）ロケータ締付けねじ、3）インサート押え駒、4）押え駒締付けねじ

回転数（min-1）=切削速度×1000÷3.14÷工具径
テーブル送り（mm/min）=回転数×1刃当りの送り×工具の刃数

型番	部品名	部品形番
型番	部品名	TSP4003R／LIA～TSP4004R／LIA	TSP4005R／LIA～TSP4012R／LIA
（1）	ロケータ	LP403R／L	LP405R／L
（2）	ロケータ締付けねじ	CM4×0.7×14	CM4×0.7×14
（3）	インサート押え駒	WF330N	WF500R
（4）	押え駒締付けねじ	FDS-8S	FDS-8S
-	T形スパナ	TP-4	TP-4

この商品の標準切削条件

被削材	材種	荒加工（切込みap1.5mm以上）		仕上げ加工（切込みap0.3～0.7mm）
被削材	材種	切削速度v_c（m/min）	刃当り送りf_z（mm/t）	切削速度v_c（m/min）	刃当り送りf_z（mm/t）
鋳鉄ダクタイル鋳鉄	T1115	100～200	0.1～0.2	100～200	0.1～0.25
鋳鉄ダクタイル鋳鉄	TH10・UX30	80～130	0.1～0.2	80～130	0.1～0.25
軟鋼なまの鋼材（180HB以下）	AH120・GH330	100～230	0.1～0.25	130～250	0.1～0.3
	T3130	130～300	0.1～0.28	180～300
	UX30	100～180	0.1～0.25	130～200
	NS740・N308	130～200	0.1～0.2	150～250	0.1～0.25
炭素鋼合金鋼（300HB以下）	AH120・GH330	100～180	0.1～0.2	150～200	0.1～0.28
	T3130	130～180	0.1～0.25	180～280
	UX30	80～130	0.1～0.2	100～150
	NS740・N308	100～150	0.1～0.18	150～200	0.1～0.23
ダイス鋼（30HRC以下）	T3130・AH120・GH330	100～150	0.1～0.18	100～150	0.1～0.2
ダイス鋼（30HRC以下）	UX30	80～130	0.1～0.18	80～130	0.1～0.2
ステンレス鋼（250HB以下）	AH130・AH140	150～200	0.15～0.23	200～230	0.15～0.25
ステンレス鋼（250HB以下）	AH120	150～230	0.15～0.2	200～250	0.15～0.23

被削材	刃当り送りf_z（mm/t）（荒加工切込みap1.5mm以上）
被削材	K：TPKR43ZSR-MJ	M：TPMR2204PDSR-MJ
軟鋼・なまの鋼材（180HB以下）	0.1～0.23	0.1～0.4
炭素鋼・合金鋼（300HB以下）	0.1～0.2	0.1～0.35
ダイス鋼（30HRC以下）	0.10～0.18	0.1～0.25

MJインサートTPM/KRの使い分け
K級：TPKR43ZSR-MJ：軽～中切削領域
M級：TPMR2204PDSR-MJ：中～重切削領域

この商品の使用上の注意

被削材は乾式切削を行ってください。
軟鋼・炭素鋼・合金鋼の湿式加工にはT3130を推奨します。その場合には、切削条件を下げてご使用ください。
切削速度と仕上加工の条件は、標準切削条件表をご覧ください。

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

首下長（ℓ1）

(mm)

寸法 Φd

(mm)

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

トラスココード

最小発注数量

80	50	4	50	25.4	26	6	9.5	350-7904	1個
100	63	6	63	31.75	32	8	12.7	350-7912	1個
125	63	6	63	38.1	38	10	15.9	350-7921	1個
160	63	8	63	50.8	38	11	19	350-7939	1個
200	63	10	63	47.625	38	14	25.4	825-3998	1個
250	63	12	63	47.625	38	14	25.4	825-3999	1個
315	63	14	63	47.625	38	14	25.4	825-4000	1個

通常単価(税別) (税込単価)	通常出荷日

62,273円 ( 68,500円 )	1日目
85,401円 ( 93,941円 )	1日目
102,033円 ( 112,236円 )	1日目
126,214円 ( 138,835円 )	1日目
173,915円 ( 191,307円 )	1日目
231,890円 ( 255,079円 )	1日目
315,371円 ( 346,908円 )	1日目

詳細情報

基本情報

基本情報

くさび止め式直角肩加工用ボアタイプカッタ。
【特長】
・リード角：90°。
・3コーナ仕様インサート。
【用途】
・鋳鉄・鋼の肩削り加工。

ご注意

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

住友電工ハードメタル
SEC-スミデュアルミル DMSL06000M型ヘッド
住友電工ハードメタル
SEC-スミデュアルミル DMSL06000R（S）型本体（シェルタイプ）
住友電工ハードメタル
SEC-スミデュアルミル DMSW 08000E（L）型
