タンガロイ

縦インサート型ねじ止め式直角肩加工用正面フライスカッタ TPM11形

カタログ |

通常単価(税別): 52,380円～113,370円

税込単価: 57,618円～124,707円

ねじ止め式直角肩加工用ボアタイプカッタリード角：90°。【特長】・4コーナ...

加工用途
平面 / 側面 / 溝
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
取付け方法
アーバー
適応チップ材種
超硬コート
最大切り込み深さ (Ad) (mm)
9.7
エア穴
あり
適合インサート
LMMU1107**PNER-MJ

ご注意

「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

安定性の高い縦インサートによって荒肩削り加工、仕上げ加工にこれまでにない信頼性を発揮

■抜群の信頼性
高切込み高能率加工を実現

縦インサート型ねじ止め式直角肩加工用正面フライスカッタ TPM11形製品仕様01

・芯厚の大きい高剛性ボディ
・刃先強度の高い縦インサート

■4コーナー仕様インサート
・経済性に優れた両面仕様
・インクリネーションと大きなすくい角で切削抵抗を低減

縦インサート型ねじ止め式直角肩加工用正面フライスカッタ TPM11形製品仕様02

縦インサート型ねじ止め式直角肩加工用正面フライスカッタ TPM11形製品仕様03

■切削性能

縦インサート型ねじ止め式直角肩加工用正面フライスカッタ TPM11形製品仕様04

刃先強度の比較

縦インサート型ねじ止め式直角肩加工用正面フライスカッタ TPM11形製品仕様05

切りくず排出量の比較

外形図

縦インサート型ねじ止め式直角肩加工用正面フライスカッタ、両面LMMU形インサート使用

A.R. = +5° ～ +6°, R.R. = +9° ～ +13°

本図は右勝手（R）を示す。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

ボア、シャンクタイプ

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

首下長（ℓ1）

(mm)

寸法 Φd

(mm)

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

寸法 ΦDb

(mm)

トラスココード

CADデータ有無

(2D/3D)

仕様

カッタ締付けボルト

最小発注数量

50	40	5	40	22	20	6	10	41	702-0643	2D／3D	標準刃数	CM10x30H	1個
63	40	6	40	22	20	6	10	41	702-0651	2D／3D	標準刃数	CM10x30H	1個
80	50	7	50	25.4	26	6	9.5	46	702-0660	2D	標準刃数	CM12x30H	1個
80	50	9	50	25.4	26	6	9.5	46	702-0678	-	多刃	CM12x30H	1個
100	50	8	50	31.75	32	8	12.7	60	702-0686	2D／3D	標準刃数	TMBA-M16H	1個
100	50	11	50	31.75	32	8	12.7	60	702-0694	2D	多刃	TMBA-M16H	1個

通常単価(税別) (税込単価)	通常出荷日

52,380円 ( 57,618円 )	1日目
66,780円 ( 73,458円 )	1日目
78,600円 ( 86,460円 )	1日目
83,890円 ( 92,279円 )	1日目
102,030円 ( 112,233円 )	1日目
113,370円 ( 124,707円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式直角肩加工用ボアタイプカッタリード角：90°。
【特長】
・4コーナ仕様の縦インサートを採用。
・高送りによる高能率加工を実現。
・最大切り込み9.7mm。Φ50～100（工具径：50～100mm）。
【用途】
・直角肩加工用。高送りによる高能率加工に対応。

ご注意

「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

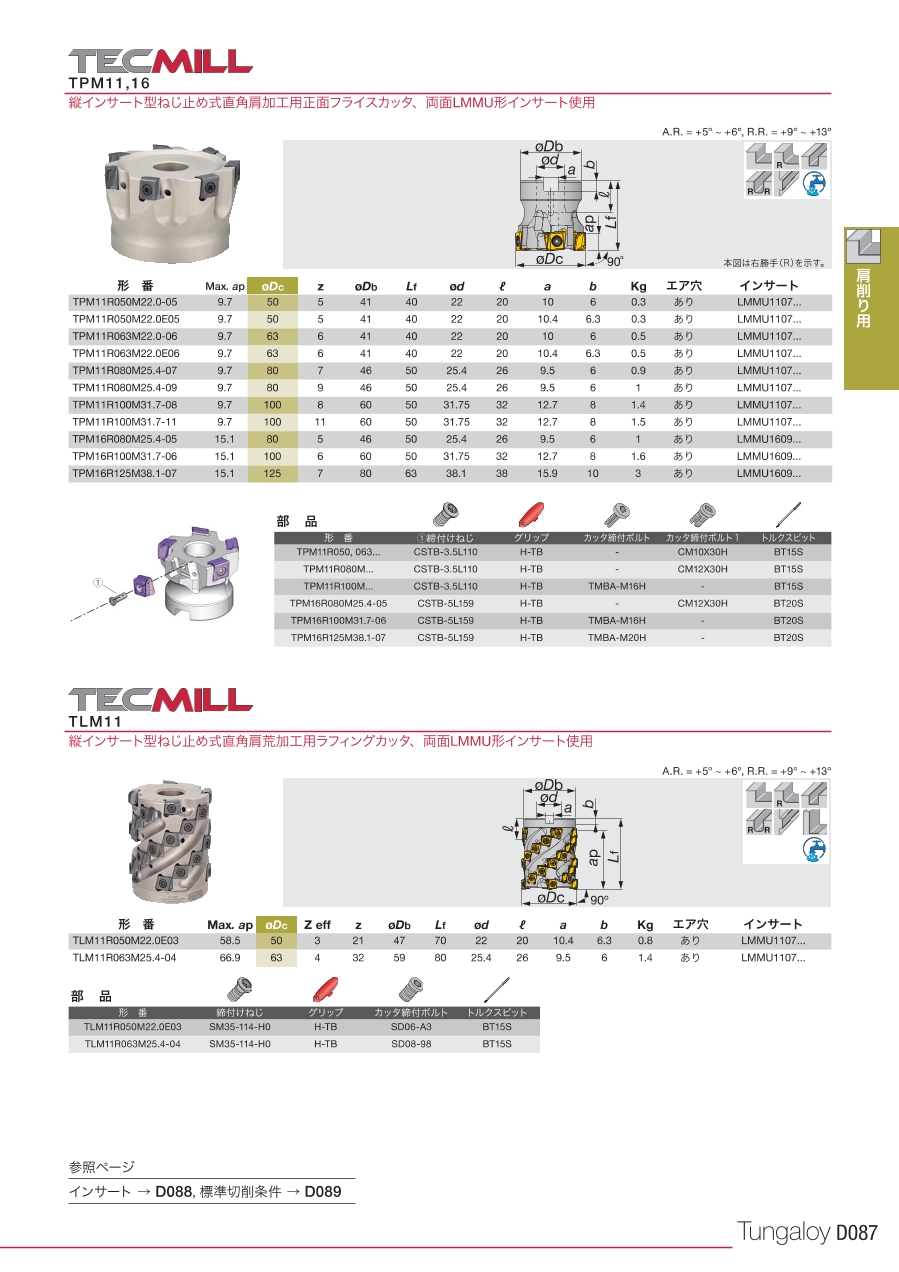

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
