タンガロイ

TACフラッシュラジアスミル ERD12

TACフラッシュラジアスミル ERD12 ERD12040RS
通常単価(税別)
32,340円
税込単価
35,574円

ねじ止め式曲面加工用柄付きカッタ。【特長】・丸駒インサート使用。【用途】・鋼・...

詳細情報を確認する

ご注意

  • カッタ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • 廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。

型番:

ERD12040RS
解除
    数量：

    ERD12040RSの仕様・寸法情報

    加工用途
    平面
    刃径 D(φ)
    28
    被削材
    一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄
    取付け方法
    柄付きタイプ
    全長 (L)(mm)
    150
    シャンク径 (d)(mm)
    32
    刃数(枚)
    3
    適応チップ材種
    超硬コート
    最大切り込み深さ (Ad)(mm)
    8
    首下長（ℓ1）(mm)
    50
    寸法 ΦD1(mm)
    40
    適合インサート
    RDMT1204ZDPN-MJ RDMW1204ZDSN
    寸法 ℓs(mm)
    100
    寸法 γε(mm)
    6
    加工用途詳細
    多機能加工
    トラスココード
    825-3626
    仕様
    標準
    -
    -

    商品情報

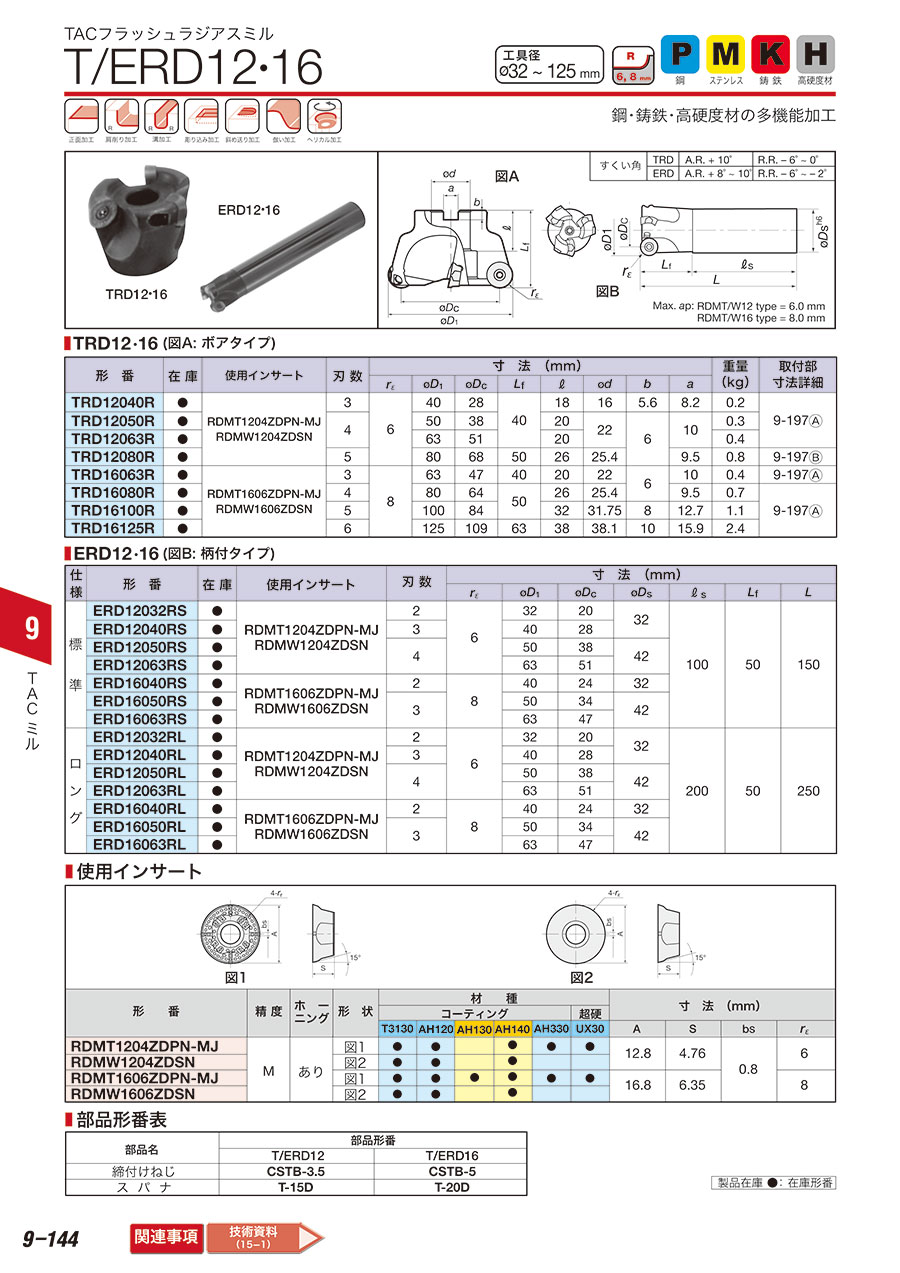

    TACフラッシュラジアスミル ERD12の外形図と寸法

    TACフラッシュラジアスミル ERD12:関連画像

    TACフラッシュラジアスミル ERD12の寸法図
    Max.ap：RDMT／W12type=6.0mm
    すくい角：ERD／A.R.+8度から10度R.R.-6度～-2度

    TACフラッシュラジアスミル ERD12:関連画像

    先端部

    仕
    様    		 形番 使用インサート 刃数 寸法（mm）
    rε φD1 φDc φDs ls Lf L
    標
    準    		 ERD12032RS RDMT1204ZDPN-MJ
    RDMW1204ZDSN    		 2 6 32 20 32 100 50 150
    ERD12040RS 3 40 28
    ERD12050RS 4 50 38 42
    ERD12063RS 63 51
    ロ
    ン
    グ    		 ERD12032RL RDMT1204ZDPN-MJ
    RDMW1204ZDSN    		 2 6 32 20 32 200 50 250
    ERD12040RL 3 40 28
    ERD12050RL 4 50 38 42
    ERD12063RL 63 51

    柄付タイプ

    ERD12の標準切削条件

    被削材 材種 切削速度
    vc（m/min）    		 送り f（mm/t）
    T/ERD12 T/ERD16
    炭素鋼
    （S55C等）
    300HB以下    		 AH120 170(120～220) 0.3～0.5 0.3～0.6
    AH330 190(140～240) 0.2～0.4 0.2～0.5
    UX30 100(80～120)
    合金鋼
    （SCM440等）
    300HB以下    		 AH120 150(100～200) 0.2～0.45 0.2～0.5
    AH330 170(120～220) 0.15～0.35 0.15～0.4
    UX30 90(60～120)
    ダイス鋼（SKD61等）300HB以下 AH120 130(80～180) 0.2～0.35 0.25～0.45
    AH330 150(100～200) 0.1～0.3 0.1～0.4
    ステンレス鋼(SUS304等) AH130・AH140 150(100～200) 0.2～0.3 0.2～0.4
    普通鋳鉄（FC250等） AH120 180(120～240) 0.3～0.5 0.3～0.6
    AH330 200(150～250) 0.2～0.4 0.2～0.5
    焼入れ鋼、プリハードン鋼 45HRC以下 AH120 100(60～140) 0.08～0.25 0.1～0.3
    • ※ 切込みap=2mm以下の時は上記送りの範囲で上限側に、切込みap=3mm以上の時は上記送りの範囲で下限側に設定してください。

    この商品における加工について

    TACフラッシュラジアスミル ERD12:関連画像

    ・突込み+横送り加工
    突込み

    TACフラッシュラジアスミル ERD12:関連画像

    横送り

    形番 最大突込み
    深さ ap（mm）    		 底面を平らにするための
    最小移動量 L（mm）
    ERD12032RS／L 4 工具径φD1-11
    ERD12040RS／L
    ERD12050RS／L
    ERD12063RS／L
    • 突込み加工時では、最大切込み深さは上記のように制限があります。
    • 突込み加工ではZ軸方向の送りを0.05～0.1mm/tの範囲で設定してください。
    • 突込み加工では切りくずを分断するために、1mm以下のステップ送りで加工してください。
    TACフラッシュラジアスミル ERD12:関連画像

    ・スラントフィード加工

    形番 スラント加工の
    最大傾斜角θ
    ERD12032RS／L 16゜
    ERD12040RS／L 8゜
    ERD12050RS／L 6゜
    ERD12063RS／L 4゜
    • ※ tanθ=切込みap／工具経路の長さL

    ・スラントフィード加工を行う際は、最大傾斜角（θ）を越えないように、設定してください。

    TACフラッシュラジアスミル ERD12:関連画像

    ・ヘリカル送りを用いた穴あけ加工

    形番 最小加工径（mm） 最大加工径（mm） P
    φD φD2 φD φD2
    ERD12032RS／L 52 20 62 30 ＜ 6
    ERD12040RS／L 68 28 78 38
    ERD12050RS／L 88 38 98 48
    ERD12063RS／L 114 51 124 61

    φD1：工具径
    φD：加工径
    φD2：ツールパスの径
    P：ツールパス一周当たりのZ軸方向送り量
    （ヘリカルサイクルのピッチ）
    ・ヘリカル送りを用いた穴加工では、加工できる径は制限があります。
    ・最小から最大加工径の間の径では、底の中心に凸部が残るので、横送り加工で除去してください。

    型番リスト

    表示件数
  • 1
    • 型番
    ERD12040RS

    刃径 D

    (φ)

    全長 (L)

    (mm)

    シャンク径 (d)

    (mm)

    刃数

    (枚)

    寸法 ΦD1

    (mm)

    寸法 ℓs

    (mm)

    トラスココード

    仕様

    		最小発注数量
    28
    150
    32
    3
    40
    100
    825-3626
    標準
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    32,340円
    ( 35,574円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式曲面加工用柄付きカッタ。
    【特長】
    ・丸駒インサート使用。
    【用途】
    ・鋼・鋳鉄・高硬度材の多機能加工用。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
    • 廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    TACフラッシュラジアスミル ERD12の型番ERD12040RSのページです。 型番ERD12040RSに関する仕様情報を記載しております。
