タンガロイ

TACフラッシュミル突き加工用 TZP19

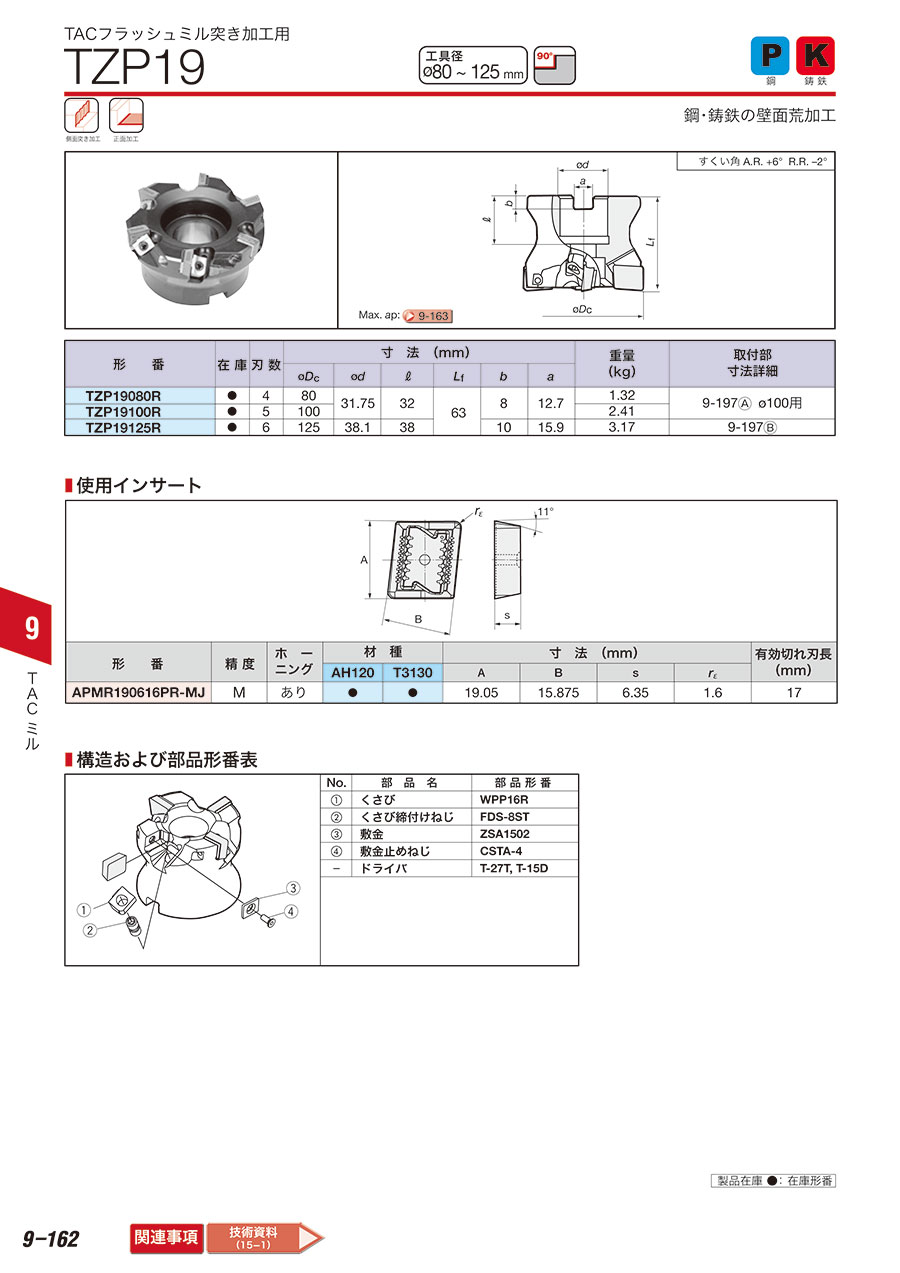

カタログ |

通常単価(税別): 52,520円～82,380円

税込単価: 57,772円～90,618円

くさび止め式でボアタイプの刃先交換式エンドミル。【特長】・Zフィード加工、横送...

加工用途
平面
被削材
一般鋼 / 調質鋼 / 鋳鉄
取付け方法
アーバー
全長 (L) (mm)
63
適応チップ材種
超硬コート
最大切り込み深さ (Ad) (mm)
0.5
首下長（ℓ1） (mm)
63
CADデータ有無 (2D/3D)
2D

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TACフラッシュミル突き加工用 TZP19の外形図と寸法について

TACフラッシュミル突き加工用 TZP19の寸法図
すくい角：A.R.+6度 R.R.-2度

形番	刃数	寸法（mm）						重量（kg）
形番	刃数	φD_c	φd	l	L_f	b	a	重量（kg）
TZP19080R	4	80	31.75	32	63	8	12.7	1.32
TZP19100R	5	100	31.75	32		8	12.7	2.41
TZP19125R	6	125	38.1	38		10	15.9	3.17

TZP19の構造および部品について

部品構成図

型番	部品名	部品形番
（1）	くさび	WPP16R
（2）	くさび締付けねじ	FDS-8ST
（3）	敷金	ZSA1502
（4）	敷金止めねじ	CSTA-4
-	ドライバ	T-27T, T-15D

この商品の標準切削条件について

被削材	材種	切削速度 v_c（m/min）	刃当り送り f_z（mm/t）
炭素鋼・合金鋼・軟鋼	AH120	100～200	0.1～0.3
炭素鋼・合金鋼・軟鋼	T3130	150～250	0.1～0.25
ダイス鋼（SKD） 300HB以下	AH120	100～200	0.1～0.3
ダイス鋼（SKD） 300HB以下	T3130	150～250	0.1～0.25
プリハードン鋼 45HRC以下	AH120	60～120	0.1～0.2
鋳鉄FC、FCD	AH120	100～200	0.1～0.3

この商品の加工方法について

Zフィード加工

横送り加工

加工方法	Zフィード加工		横送り加工
加工方法	ピックフィードp_f（mm）	径方向切込みa_e（mm）	切込みa_p（mm）
（1）	工具径φD/2	有効切れ刃長以下	～0.5
（2）	有効切れ刃長以下	工具径φD/2	～0.5

※ Zフィード加工を行う場合は、加工用途に合わせ、加工方法（1）（2）どちらかを選び、pfやaeを設定してください。

加工方法（1）

加工方法（2）

型番リスト

表示件数

型番

TZP19080R

TZP19100R

TZP19125R

刃径 D

(φ)

刃数

(枚)

寸法 Φd

(mm)

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

トラスココード

最小発注数量

80	4	31.75	32	8	12.7	825-4030	1個
100	5	31.75	32	8	12.7	825-4031	1個
125	6	38.1	38	10	15.9	825-4032	1個

通常単価(税別) (税込単価)	通常出荷日

52,520円 ( 57,772円 )	1日目
66,850円 ( 73,535円 )	1日目
82,380円 ( 90,618円 )	1日目

詳細情報

基本情報

基本情報

くさび止め式でボアタイプの刃先交換式エンドミル。
【特長】
・Zフィード加工、横送り加工の2タイプの加工方法がある。
・くさび、くさび締付けねじ、敷金、敷金止めねじの部品で構成されている。
・刃数が4枚刃、5枚刃、6枚刃のバリエーションで用途にあわせて選択可能。
【用途】
・鋼、鋳鉄等の壁面粗加工用として最適。
