タンガロイ

突き加工用カッタ高精度加工用 TZF11

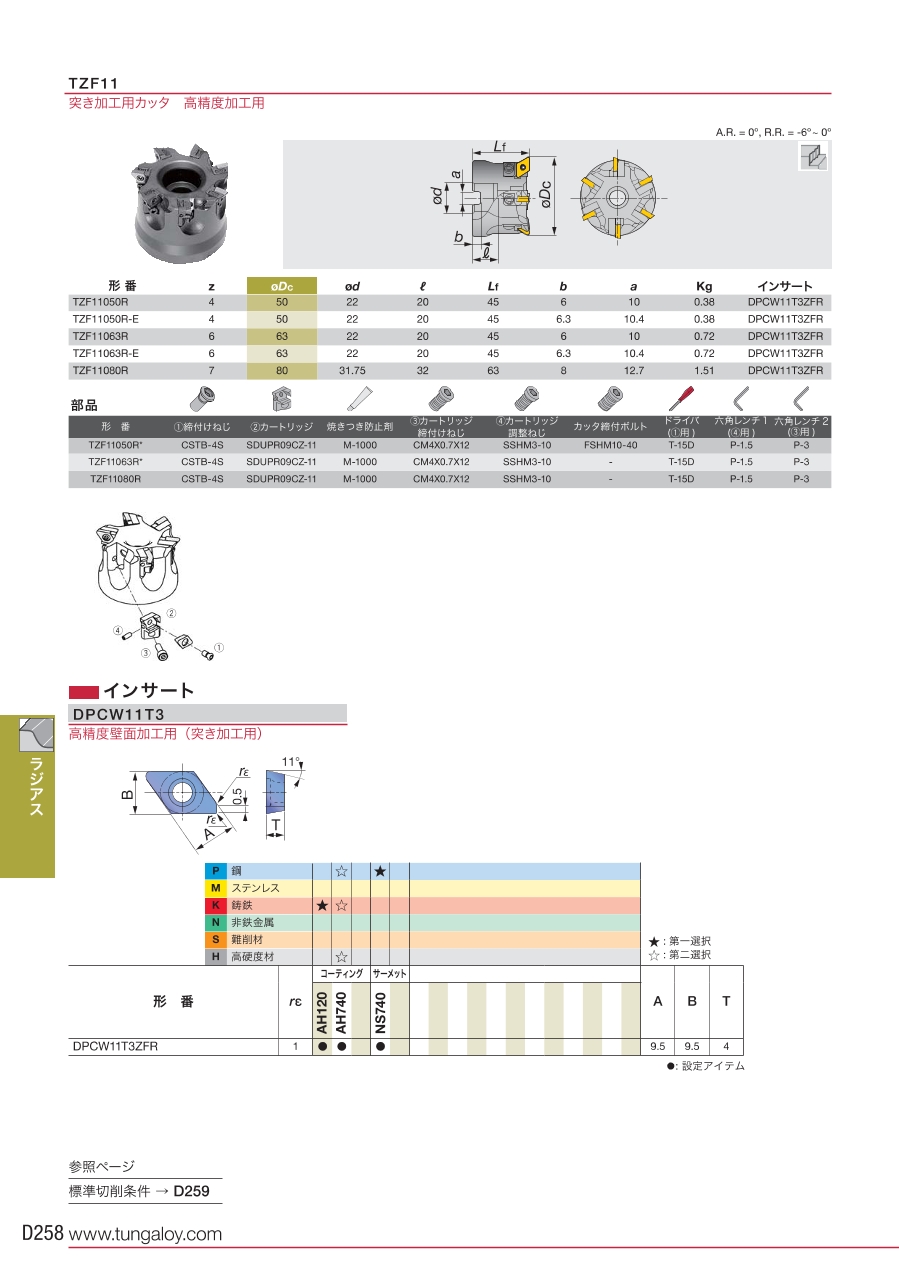

カタログ |

通常単価(税別): 55,770円～87,670円

税込単価: 61,347円～96,437円

通常出荷日：1日目

ねじ止め式でボアタイプの刃先交換式エンドミル。【特長】・Zフィード加工、横送り加工の2タイプの加工方...

「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TACフラッシュミル突き加工用 TZF11の外形図と寸法について

TACフラッシュミル突き加工用 TZP12の寸法図
すくい角：A.R.+0度 R.R. -2度～0度

先端部

形番	刃数	寸法（mm）						重量（kg）
形番	刃数	φDc	φd	l	L_f	b	a	重量（kg）
TZF11050R	4	50	22	20	45	6	10	0.38
TZF11063R	6	63	22	20	45	6	10	0.72
TZF11080R	7	80	31.75	32	63	8	12.7	1.51

TZF11の構造および部品について

部品構成図

型番	部品名	部品形番
（1）	締付けねじ	CSTB-4S
（2）	カートリッジ	SDUPR09CZ-11
（3）	カートリッジ締付けねじ	CM4×0.7×12
（4）	カートリッジ調整ねじ	SSHM3-10
-	ドライバ	T-15D
-	六角レンチ	P-1.5,P-3

この商品の標準切削条件について

被削材	材種	切削速度 v_c（m/min）	刃当り送り f_z（mm/t）
炭素鋼、合金鋼 HB300以下	NS530	300（150～400）	0.15（0.05～0.20）
炭素鋼、合金鋼 HB300以下	AH740	250（150～350）	0.15（0.05～0.20）
鋳鉄 FC250など	AH740	300（200～500）	0.15（0.05～0.20）
ダクタイル鋳鉄 FCD600など	AH740	250（150～350）	0.15（0.05～0.20）
プリハードン鋼、高硬度材 40～55HRC	AH740	150（100～200）	0.10（0.05～0.15）

加工方法について

Zフィード加工		横送り加工
ピックフィード p_f（mm）	径方向切込み a_e（mm）	切込み a_p（mm）
0.5～1.0	～0.5	～0.5

・切込みaeは0.3mm以下（限界切込み0.5mm）、ピックフィードpfは0.5～ 1.0mm以下の乾式切削（エアブロー含む）を推奨いたします。
・TZF11形は動バランスを調整しておりません。したがって、L／D＝6を超えるような突出しの長い状況で高回転の条件で使用をする場合は、十分注意してください。
（標準切削条件の50%程度より振動や加工条件を確認しながら、回転数を上げてください。）
・高精度な加工面を得るために、十分剛性のある機械でご使用ください。

Zフィード加工

横送り加工

この商品の使用上の注意

・工具突出し長がL／D＝5を超えるような立ち壁の加工にご使用ください。
・φ50以上の微調整機能のついた工具では、刃先の振れ（径方向）が0.01mm以下になるように調整してください。
・TZF11形横送りのフライス加工も可能な仕様になっております。Zフィード加工による壁面加工のみでなく、座面のさらい加工などにも使用できます。（切込みap=0.5mm以下）

型番リスト

表示件数

型番

TZF11050R

TZF11063R

TZF11080R

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

首下長（ℓ1）

(mm)

寸法 Φd

(mm)

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

トラスココード

CADデータ有無

(2D/3D)

最小発注数量

50	45	4	45	22	20	6	10	825-4024	2D	1個
63	45	6	45	22	20	6	10	825-4025	2D／3D	1個
80	63	7	63	31.75	32	8	12.7	825-4026	2D	1個

通常単価(税別) (税込単価)	通常出荷日

55,770円 ( 61,347円 )	1日目
78,600円 ( 86,460円 )	1日目
87,670円 ( 96,437円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式でボアタイプの刃先交換式エンドミル。
【特長】
・Zフィード加工、横送り加工の2タイプの加工方法。
・刃数が4枚刃、6枚刃、7枚刃の3つのバリエーションで用途にあわせて選択可能。
・締付けねじ、カートリッジ、カートリッジ締付けねじ、カートリッジ調整ねじの部品で構成。
【用途】
・鋼・鋳鉄等に側面突き加工、正面の加工等に利用可能。
・壁面高精度加工用として最適。

ご注意

「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
