タンガロイ

S形 外径用TACバイト スクリューオン式 SVQCR／L

S形 外径用TACバイト スクリューオン式 SVQCR／L
通常単価(税別)
12,050円～14,020円
税込単価
13,255円～15,422円
通常出荷日：在庫品1日目～1日目一部当日出荷可能

ねじ止め式外径、倣い加工用工具。【特長】・アプローチ角：117.5°。・ポジタイプインサート使用。【用...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外径加工用バイト SVQCR／L形の仕様

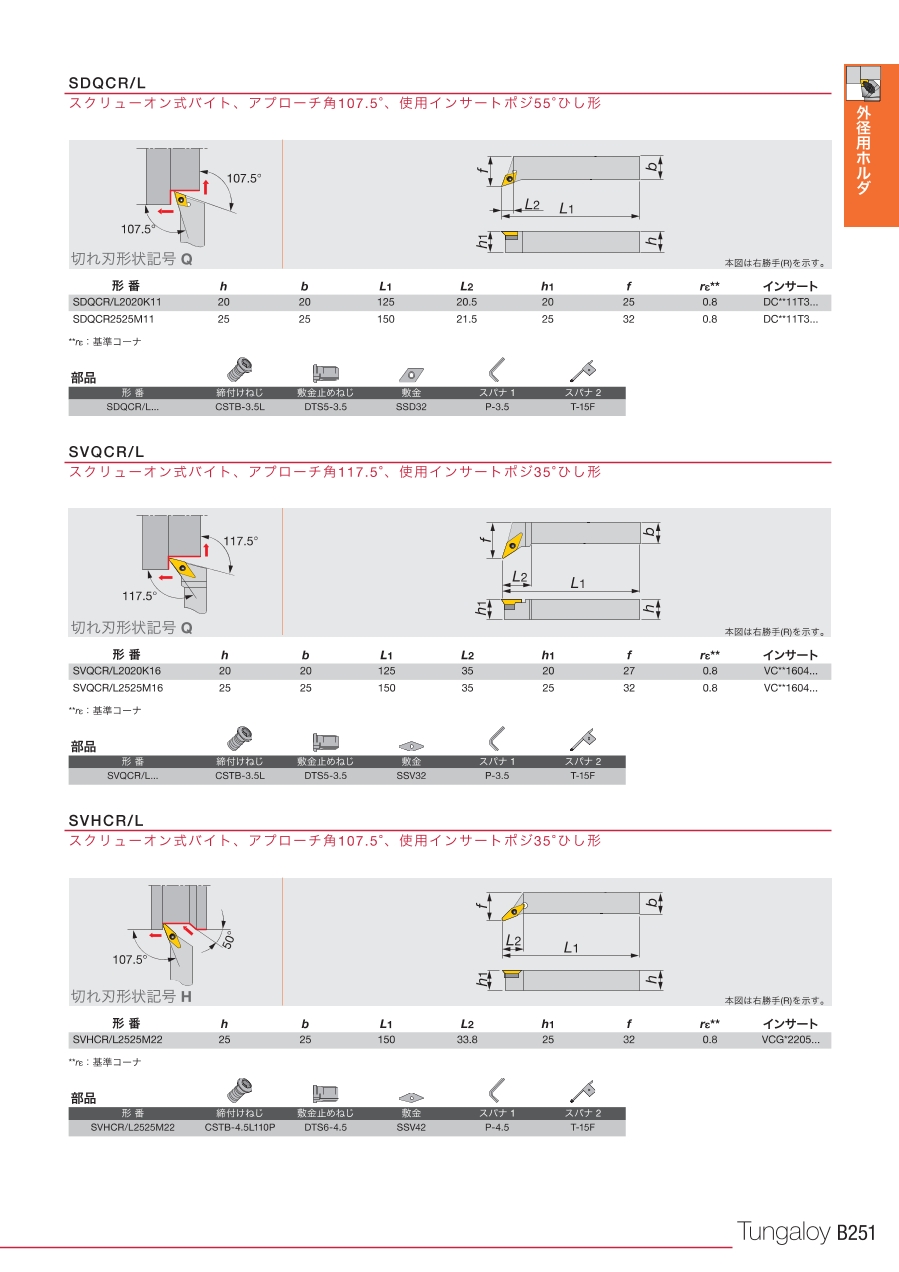

S形 外径用TACバイト スクリューオン式 SVQCR/L:関連画像

切れ刃形状記号Q

S形 外径用TACバイト スクリューオン式 SVQCR/L:関連画像

外形図（※本図は右勝手を示す）

形番 h b L1 L2 h1 f rε** インサート
SVQCR／L2020K16 20 20 125 35 20 27 0.8 VC**1604...
SVQCR／L2525M16 25 25 150 35 25 32 0.8 VC**1604...

**rε：基準コーナ

型番リスト

表示件数
  • 1
    • 型番
    SVQCL2020K16
    SVQCL2525M16
    SVQCR2020K16
    SVQCR2525M16

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    左
    20
    20
    125
    711-0880
    20
    1個
    左
    25
    25
    150
    711-2602
    25
    1個
    右
    20
    20
    125
    711-0898
    20
    1個
    右
    25
    25
    150
    350-6584
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,050円
    ( 13,255円 )
    1日目
    14,020円
    ( 15,422円 )
    1日目
    12,050円
    ( 13,255円 )
    1日目
    14,020円
    ( 15,422円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ねじ止め式外径、倣い加工用工具。
    【特長】
    ・アプローチ角：117.5°。
    ・ポジタイプインサート使用。
    【用途】
    ・倣い切削用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
