S形 ポジ / スクリューオン式 SVQBR/L
- 通常単価(税別)
- 38,040円
- 税込単価
- 41,844円
【仕様】・加工用途：内径・通し穴 / 倣い・適合チップ形状：V（35°ひし形）...
詳細情報を確認する- 加工用途
- 内径・通し穴 / 倣い
- 適合チップ形状
- V（35°ひし形）
- 適合チップ逃げ角
- ポジ5°（B）
- 適合チップ切れ刃長
- 11
- 勝手
- 右
- 切込み角
- ISO規格外
- クランプ方式
- スクリューオン(S)
- 油穴（オイルホール）
- ○
- 最小加工径 (mm)
- 25
- 突き出し長さ（L/D)
- 4
- シャンク径 (mm)
- 20
- 全長 (mm)
- 200
- シャンク高さ (mm)
- 18
- シャンク幅 (mm)
- 20
- シャンク材質
- 鋼
- CADデータ有無 (2D/3D)
- 2D
- 適合チップ
- VB**1103...
- スパナ
- T-8F
- 基準コーナーR（ノーズR）
- 0.4
- 推奨締付けトルク (N・m)
- 1.2
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
T20R-SVQBR11Cの仕様・寸法情報
加工用途
内径・通し穴 / 倣い
適合チップ形状
V（35°ひし形）
適合チップ逃げ角
ポジ5°（B）
適合チップ切れ刃長
11
勝手
右
切込み角
ISO規格外
クランプ方式
スクリューオン(S)
油穴（オイルホール）
○
最小加工径(mm)
25
突き出し長さ（L/D)
4
シャンク径(mm)
20
全長(mm)
200
シャンク高さ(mm)
18
シャンク幅(mm)
20
シャンク材質
鋼
CADデータ有無(2D/3D)
2D
適合チップ
VB**1103...
スパナ
T-8F
基準コーナーR（ノーズR）
0.4
推奨締付けトルク(N・m)
1.2
商品情報
外形図
詳細情報
基本情報
【仕様】・加工用途：内径・通し穴 / 倣い・適合チップ形状：V（35°ひし形）・適合チップ逃げ角：ポジ5°（B）・クランプ方式：スクリューオン(S)
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

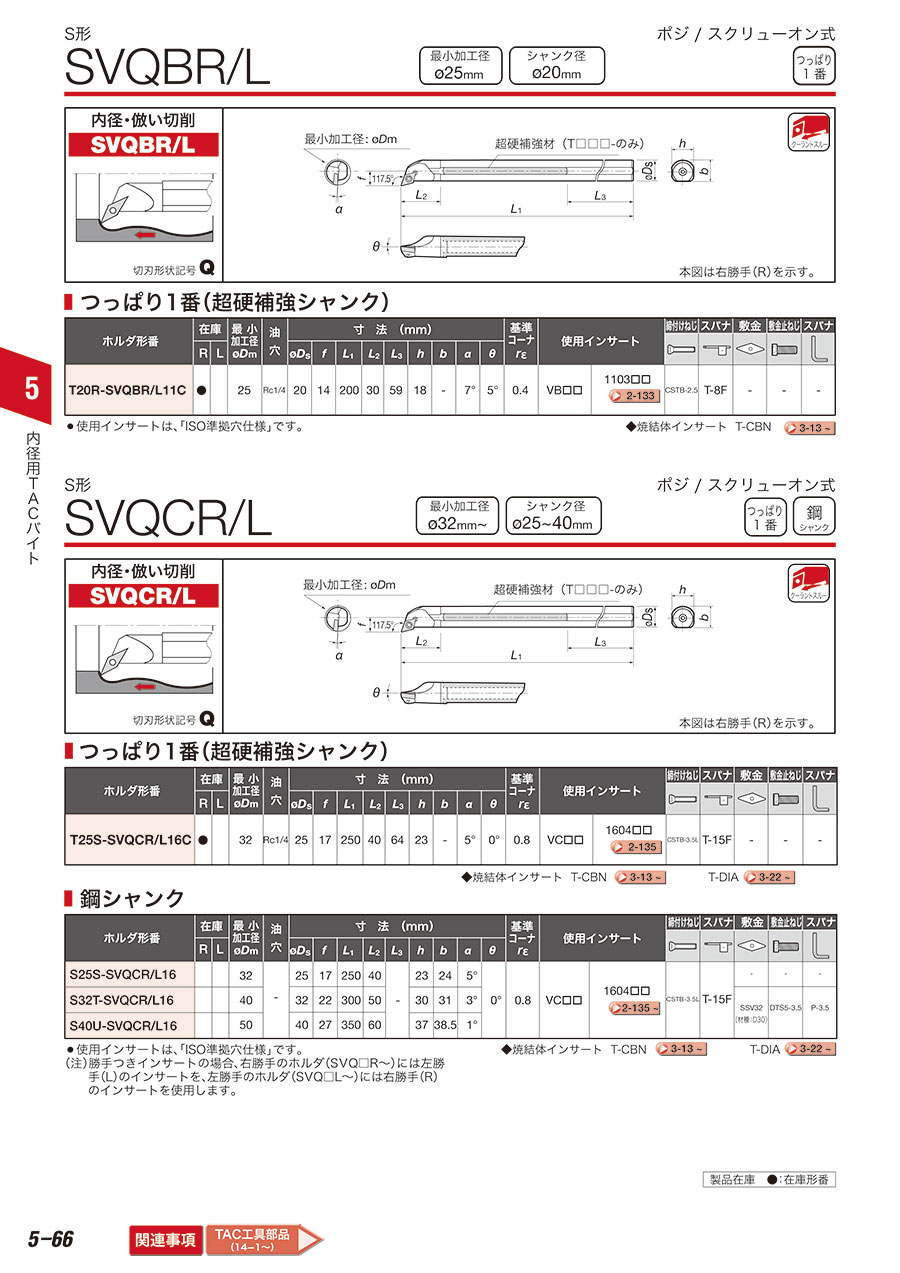

カタログ
商品担当おすすめ
S形 ポジ / スクリューオン式 SVQBR/Lの型番T20R-SVQBR11Cのページです。
型番T20R-SVQBR11Cに関する仕様情報を記載しております。
