タンガロイ

ボーリングバーバイト JS-SEXPR形

ボーリングバーバイト JS-SEXPR形
通常単価(税別)
11,470円～24,610円
税込単価
12,617円～27,071円

ねじ止め式 内径加工用ボーリングバー アプローチ角：100° ポジタイプインサ...

詳細情報を確認する

ご注意

  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が7型番あります。
数量：

商品情報

外形図

S形 ポジ / スクリューオン式 SEXPR/L

S/C-SEXPR/L

図1 （本図は右勝手（R）を示す。）

図1 （本図は右勝手（R）を示す。）

イメージ01

イメージ01

形番R/LmaterialDmDsfL1L2l2re
  S08055-SEXPR04 RSteel5.58.02.8045.019.026.000.40
  S10055-SEXPR04 RSteel5.510.02.8051.019.032.000.40
  S12055-SEXPR04 RSteel5.512.02.8051.019.032.000.40
  C10055-SEXPR04 RCarbide5.510.02.8062.030.032.000.40
  C12055-SEXPR04 RCarbide5.512.02.8062.030.032.000.40

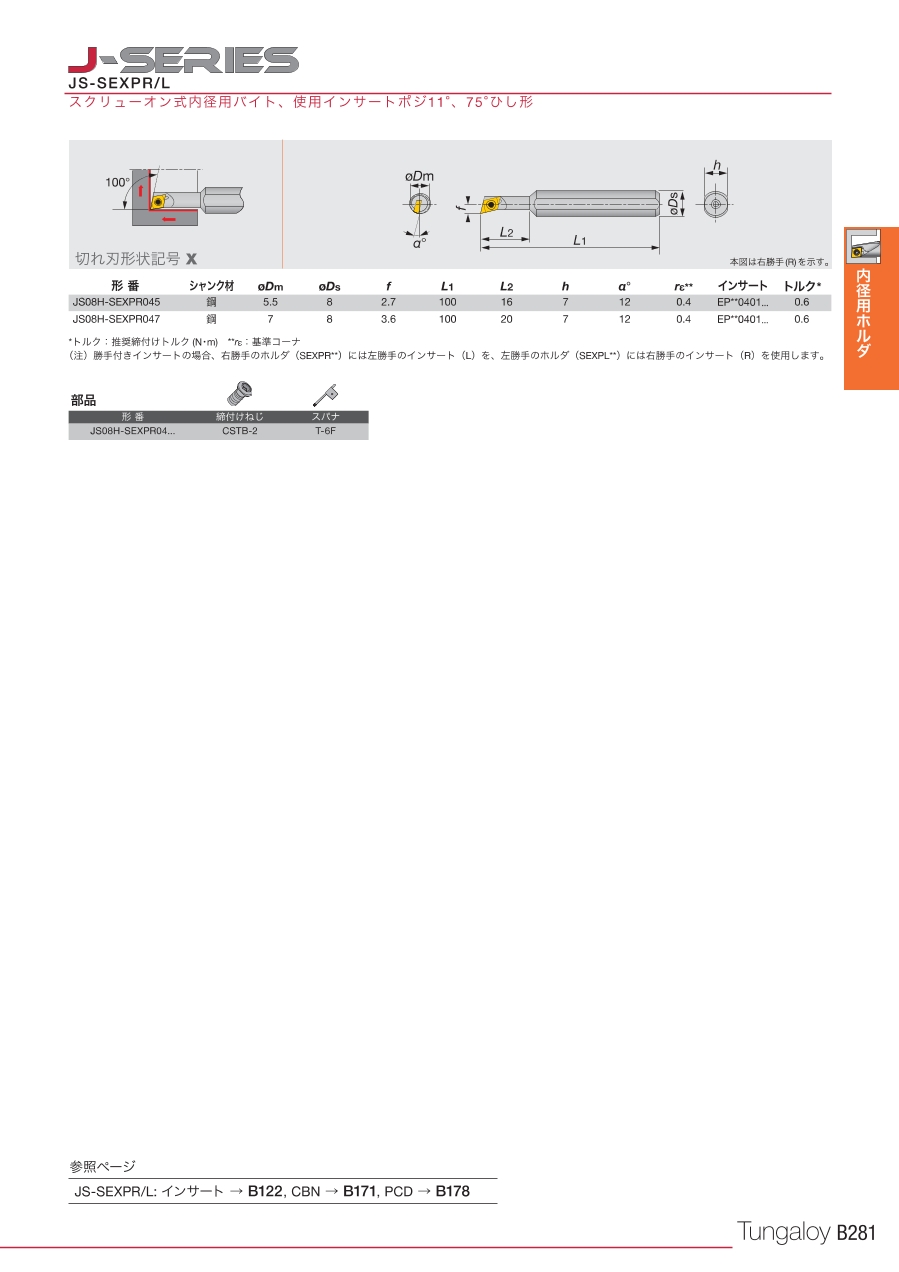

JS08H-SEXPR/L

図2 （本図は右勝手（R）を示す。）

図2 （本図は右勝手（R）を示す。）

イメージ02

イメージ02

形番使用チップ最小加工径φD基準コーナrc寸法(mm)締付けねじスパナ
φdfl1l2hbα゜a
JS08H-SEXPR/L045EP□□0401□□5.50.482.7100167－12゜－CSTB-2T-6F
JS08H-SEXPR/L04770.483.55100207－12゜－

型番リスト

表示件数
  • 1
    • 型番
    C10055-SEXPR04
    C12055-SEXPR04
    JS08H-SEXPR045
    JS08H-SEXPR047
    S08055-SEXPR04
    S10055-SEXPR04
    S12055-SEXPR04

    最小加工径

    (mm)

    突き出し長さ（L/D)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    シャンク材質

    トラスココード

    推奨締付けトルク

    (N・m)

    		最小発注数量
    5.5
    -
    10
    62
    10
    10
    超硬
    710-9431
    -
    1個
    5.5
    -
    12
    62
    -
    -
    超硬
    710-9466
    -
    1個
    5.5
    3
    8
    100
    7
    -
    鋼
    349-9324
    0.6
    1個
    7
    3
    8
    100
    7
    -
    鋼
    349-9332
    0.6
    1個
    5.5
    -
    8
    45
    -
    -
    鋼
    710-8800
    -
    1個
    5.5
    -
    10
    51
    -
    -
    鋼
    710-8818
    -
    1個
    5.5
    -
    12
    51
    -
    -
    鋼
    710-8842
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    24,610円
    ( 27,071円 )
    1日目
    24,610円
    ( 27,071円 )
    1日目
    11,470円
    ( 12,617円 )
    1日目
    11,470円
    ( 12,617円 )
    1日目
    11,470円
    ( 12,617円 )
    1日目
    11,470円
    ( 12,617円 )
    1日目
    11,470円
    ( 12,617円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 内径加工用ボーリングバー アプローチ角：100° ポジタイプインサート使用。
    【特長】
    ・切れ味の良いポジタイプインサートを使用。小径から大径まで幅広い加工径に対応。
    【用途】
    ・ボーリング。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
