タンガロイ

内径ねじ切り加工用バイト TCNR-DT形

カタログ |

通常単価(税別): 33,151円～45,774円

税込単価: 36,466円～50,351円

通常出荷日：1日目

ねじ止め式内径ねじ切り加工用工具つっぱり一番仕様。【特長】・剛性の高い超硬補強材（つっぱり一番）シ...

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ST形バイト CN R/L 内径ねじ切りつっぱり1番シャンク

本図は右勝手（R）、つっぱり1番仕様を示す。

イメージ

ピッチ	山数	コーナ数
0.5～6.0mm	48～5	3

寸法

形番	R/L	material	Dm	Ds	f	L1	L2	l3	h	theta	Le (deg)
TCNR0020R16DT	R	TSUPPARI	24.0	20.0	14.00	200.0	30.0	49.0	18.0	15	1
TCNR0025S16DT	R	TSUPPARI	29.0	25.0	16.50	250.0	38.0	64.0	23.0	15	1
TCNR0025S22DT	R	TSUPPARI	30.0	25.0	18.20	250.0	38.0	64.0	23.0	15	1

注意・禁止事項

インサート押え金とボルトはセットになっています。
敷金には、これをシャンクに固定するねじがセットされています。
標準敷金は、左右勝手共用となっています。
勝手によって表または裏をお使いください。
右勝手のホルダ（CNR...）には、右勝手のインサート（**IR...）を、左勝手のホルダ（CNL...）には左勝手のインサート（**IL...）をご使用ください。

型番リスト

表示件数

型番

TCNR0020R16DT

TCNR0025S16DT

TCNR0025S22DT

最小加工径

(mm)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

トラスココード

頭部

(mm)

刃先距離

(mm)

適合チップ

チップ内接円記号

クランプねじ

クランプセット

スパナ

最小発注数量

24	20	200	18	711-6926	30	14	16IR□□□□	16	CSTB-3.5ST	CSP16	T-15F、P-3.5	1個
29	25	250	23	711-2670	38	16.5	16IR□□□□	16	CSTB-3.5ST	CSP16	T-15F、P-3.5	1個
30	25	250	23	711-7841	38	18.2	22IR□□□□	22	CSTB-4ST	CSP22	T-15F、T-20F、P-4	1個

通常単価(税別) (税込単価)	通常出荷日

33,151円 ( 36,466円 )	1日目
37,893円 ( 41,682円 )	1日目
45,774円 ( 50,351円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式内径ねじ切り加工用工具つっぱり一番仕様。
【特長】
・剛性の高い超硬補強材（つっぱり一番）シャンク仕様。幅広い外径ねじ切り加工に対応。

ご注意

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

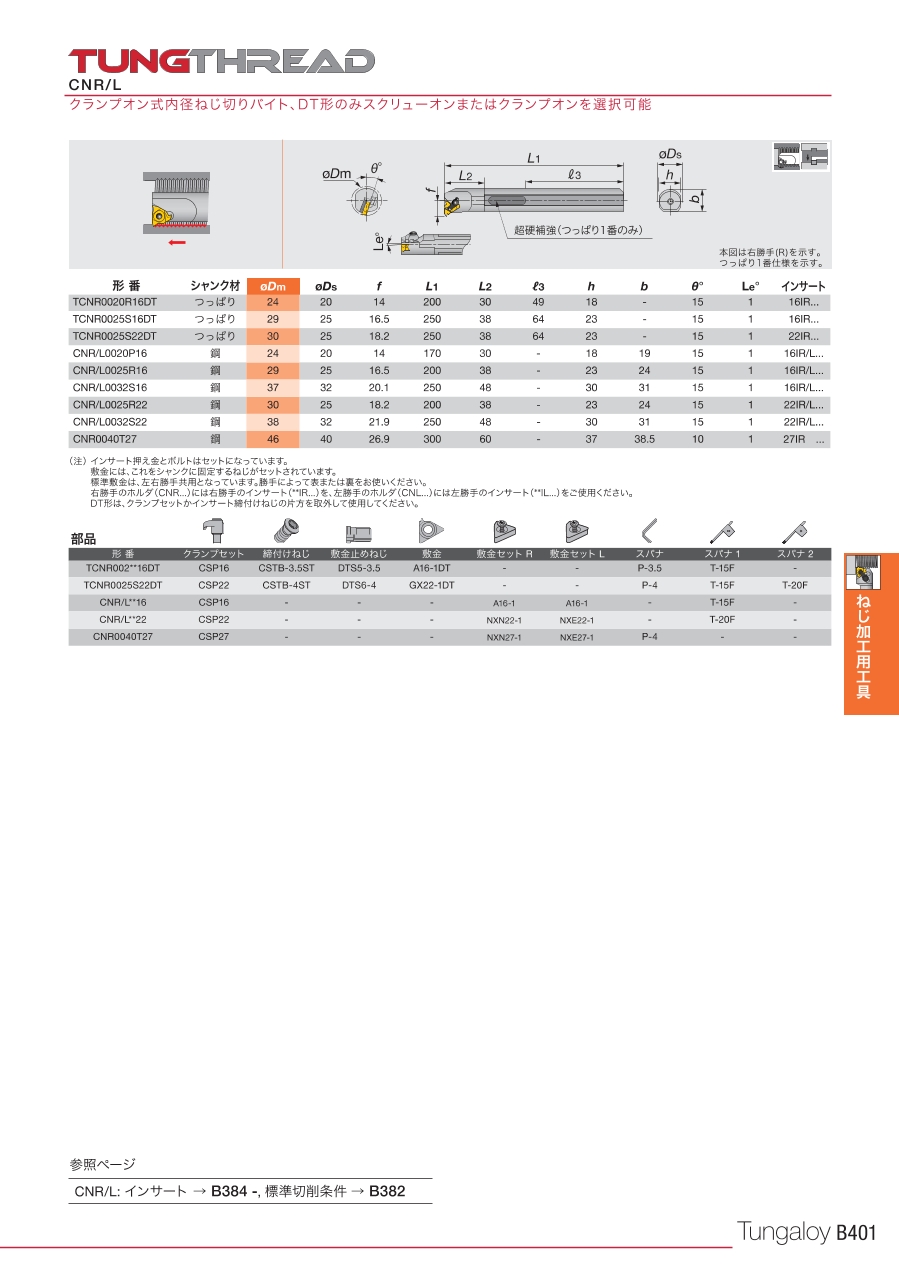

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
内径ねじ切り加工用超硬ソリッドバー TBIR

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

内径ねじ切り加工用バイト TCNR-DT形のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品内径ねじ切り加工用バイト TCNR-DT形	SEC-ねじ切りバイト SSTI型内径用	TT形バイト TT-R/LI 内径ねじ切り	FSL51 F形ボーリングバー内径ねじ切り・溝入れ用	SN形ミニバイト SN R-2/3 内径ねじ切り鋼シャンク	SN形ミニバイト SN R-2/3 内径ねじ切り超硬シャンク
メーカー	タンガロイ	住友電工ハードメタル	タンガロイ	三菱マテリアル	タンガロイ	タンガロイ
通常価格	33,151円-	14,252円 -	23,584円	9,878円 -	12,704円 -	27,966円 -
通常出荷日	1日目	1日目	1日目	2日目	1日目〜	1日目
ねじ種類	ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用55° / 汎用60° / 台形30°(Tr) / 台形29°(ACME) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / イギリスBSPT55°(BSPT) / アメリカンNPTF60°(NPTF) / アメリカンNPT60°(NPT) / UNJ60°(UNJ) / 丸DIN405 30°(Rd) / APIバットレス60°(BCSG) / API丸60°(CSG、LCSG)	ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用55° / 汎用60° / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / アメリカンNPTF60°(NPTF) / アメリカンNPT60°(NPT) / UNJ60°(UNJ)	汎用55° / 汎用60°	ISOメートル60°(M) / ユニファイ60°(UN) / 汎用60°	ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用55° / 汎用60° / 台形30°(Tr) / 台形29°(ACME) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / イギリスBSPT55°(BSPT) / アメリカンNPTF60°(NPTF) / アメリカンNPT60°(NPT) / UNJ60°(UNJ) / 丸DIN405 30°(Rd) / APIバットレス60°(BCSG) / API丸60°(CSG、LCSG)	ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用55° / 汎用60° / 台形30°(Tr) / 台形29°(ACME) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / イギリスBSPT55°(BSPT) / アメリカンNPTF60°(NPTF) / アメリカンNPT60°(NPT) / UNJ60°(UNJ) / 丸DIN405 30°(Rd) / APIバットレス60°(BCSG) / API丸60°(CSG、LCSG)
適合ピッチ	0.5～6	0.5～3	～3	1.5～3.5	0.5～6	0.5～6
適合山数	48～4	48～8	～8	16～8	48～4	48～4
勝手	右	右	右	右	右	右
さらい刃対応	共用	共用	なし	なし	共用	共用
