タンガロイ

外径用ホルダ P形 ネガ／レバーロック式バイト PWLNR／L

外径用ホルダ P形 ネガ／レバーロック式バイト PWLNR／L
通常単価(税別)
8,180円～9,200円
税込単価
8,998円～10,120円

レバーロック式のバイト。【特長】・使用インサート：ネガ80°六角形。・PWLN...

詳細情報を確認する
  • さらい刃対応
    なし
  • CADデータ有無 (2Ｄ/3Ｄ)
    2D/3D
  • クランプ方式
    ピンロック(P)
  • シャンク材質
    鋼
  • 適合チップ
    WN□□0604
  • チップ内接円記号
    16
  • スパナ
    P-2.5
  • 締付けトルク (N・m)
    2

ご注意

  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が4型番あります。
数量：

商品情報

製品仕様

S-PWLNR／Lの寸法図

S-PWLNR／Lの寸法図

本図は右勝手（R）を示す。

S-PWLNR／Lの使用イメージ

S-PWLNR／Lの使用イメージ

形番R／LmaterialDmDsfL1L2hbthetaalfare
S16M-PWLNR06RSTEEL20.016.011.00150.030.015.0015.5-6.0-17.00.80
S16M-PWLNL06LSTEEL20.016.011.00150.030.015.0015.5-6.0-17.00.80
S20Q-PWLNR06RSTEEL25.020.013.00180.035.018.0019.0-6.0-14.00.80
S20Q-PWLNL06LSTEEL25.020.013.00180.035.018.0019.0-6.0-14.00.80
S25R-PWLNR06RSTEEL32.025.017.00200.040.023.0024.0-6.0-12.00.80
S25R-PWLNL06LSTEEL32.025.017.00200.040.023.0024.0-6.0-12.00.80

単位：mm

製品仕様

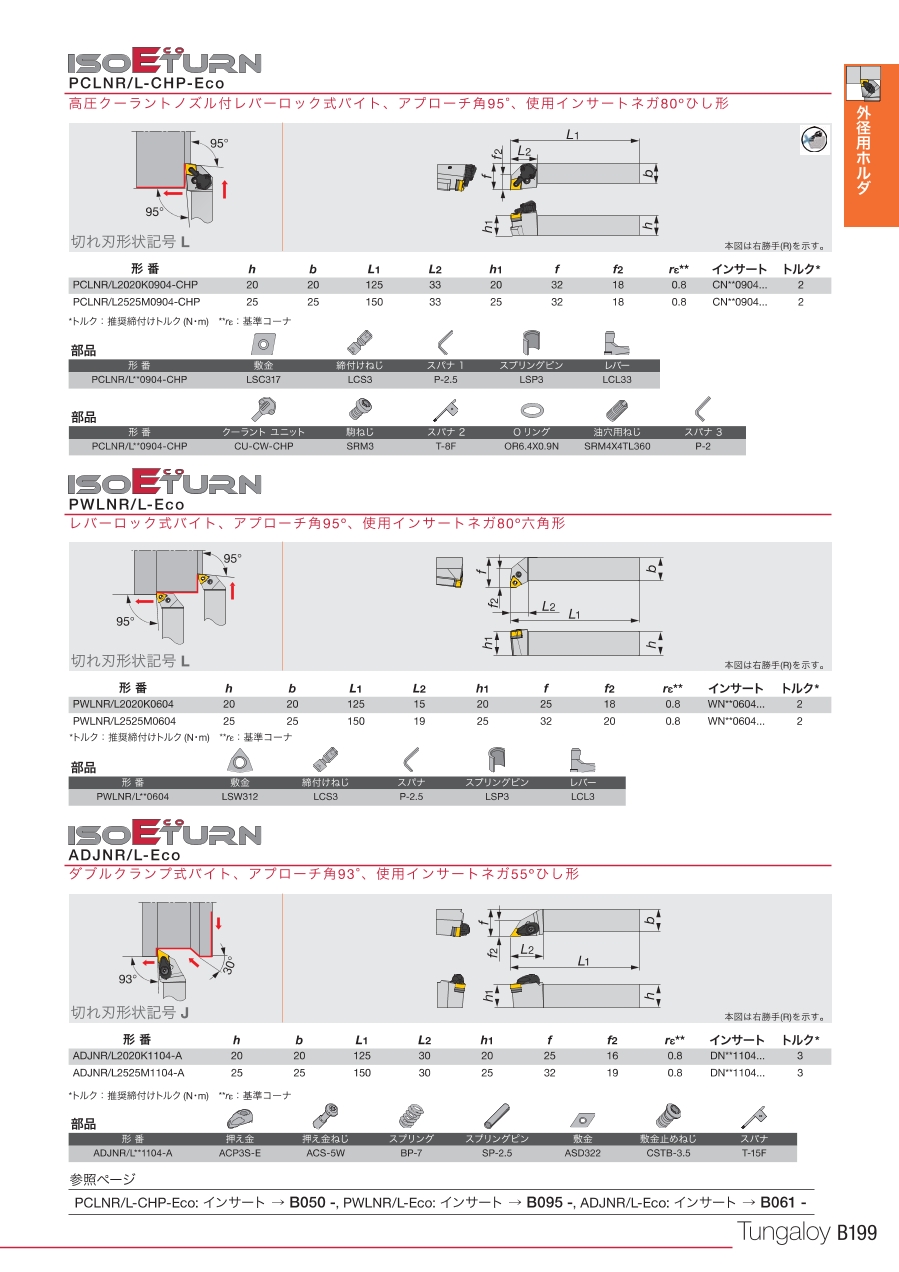

PWLNR／L-Ecoの寸法図

PWLNR／L-Ecoの寸法図

本図は右勝手（R）を示す。

PWLNR／L-Ecoの使用イメージ

PWLNR／L-Ecoの使用イメージ

形番R／LhbL1L2h1ff2reTorque
PWLNR2020K0604R20.020.0125.015.020.0025.0018.000.802.0
PWLNL2020K0604L20.020.0125.015.020.0025.0018.000.802.0
PWLNR2525M0604R25.025.0150.019.025.0032.0020.000.802.0
PWLNL2525M0604L25.025.0150.019.025.0032.0020.000.802.0

単位：mm
トルク：推奨締付トルク（N・m）

型番リスト

表示件数
  • 1
    • 型番
    PWLNL2020K0604
    PWLNL2525M0604
    PWLNR2020K0604
    PWLNR2525M0604

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    		最小発注数量
    左
    20
    20
    125
    15
    25
    20
    1個
    左
    25
    25
    150
    19
    32
    25
    1個
    右
    20
    20
    125
    15
    25
    20
    1個
    右
    25
    25
    150
    19
    32
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,180円
    ( 8,998円 )
    1日目
    9,200円
    ( 10,120円 )
    1日目
    8,180円
    ( 8,998円 )
    1日目
    9,200円
    ( 10,120円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    レバーロック式のバイト。
    【特長】
    ・使用インサート：ネガ80°六角形。
    ・PWLNR／L-Eco：アプローチ角95°。
    【用途】
    ・内径・端面切削用。ネガ（最小加工径20mm～）。

    ご注意

    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
