タンガロイ

内径・倣い加工用バイト PTUNR／L形

カタログ |

通常単価(税別): 16,580円～144,350円

税込単価: 18,238円～158,785円

通常出荷日：1日目

レバーロック式内径、倣い加工用工具アプローチ角：93° ネガタイプインサート使用。【特長】・経済的...

ホルダ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

レバーロック式のネガタイプインサートを使用したアプローチ角93度の内径、倣い加工用工具

外形図

PTUNR/L （※本図は右勝手Rを示す）

特長:クーラントスルー

鋼シャンク

形番	使用インサート		締付けねじ	スパナ	レバー	スプリング	敷金	給油アタッチメント
S16M-PTUNR/L11	TN□□	1103□□	LCS22A	P-2F	LCL22N	-	-	-
S20Q-PTUNR/L11		1103□□	LCS22A	P-2F	LCL22N	-	-	-
S25R-PTUNR/L16		1604□□	LCS3	P-2.5	LCL33	LSP3	ELST317B R/L	-
A32S-PTUNR/L16	TN□□	1604□□	LCS3	P-2.5	LCL3	LSP3	LST317B R/L	EA-32

型番リスト

表示件数

型番

適合チップ切れ刃長

勝手

油穴（オイルホール）

最小加工径

(mm)

突き出し長さ（L/D)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

シャンク幅

(mm)

トラスココード

適合チップ

シート

スパナ

基準コーナーR（ノーズR）

推奨締付けトルク

(N・m)

最小発注数量

16	左	○	40	3	25	250	30	29.5	349-8115	TN**1604...	LST317BL	P-2.5	0.8	2.7	1個
16	右	○	40	3	25	250	30	29.5	349-8123	TN**1604...	LST317BR	P-2.5	0.8	2.7	1個
11	左	-	20	3	32	150	15	15.5	711-2220	TN**1103...	LST317BL	P-2F	0.4	1.7	1個
11	右	-	20	3	32	150	15	15.5	349-9553	TN**1103...	LST317BR	P-2F	0.4	1.7	1個
11	左	-	25	3	16	180	18	19	711-6560	TN**1103...	LST317BL	P-2F	0.4	1.7	1個
11	右	-	25	3	16	180	18	19	711-6578	TN**1103...	LST317BR	P-2F	0.4	1.7	1個
16	左	-	32	3	20	200	23	24	711-6748	TN**1604...	ELST317BL	P-2.5	0.8	2.7	1個
16	右	-	32	3	20	200	23	24	349-9669	TN**1604...	ELST317BR	P-2.5	0.8	2.7	1個
11	右	○	20	4	16	180	15	-	-	TN**1103...	-	P-2F	0.4	1.7	1個
11	右	○	25	4	20	200	18	-	-	TN**1103...	-	P-2F	0.4	1.7	1個
16	右	○	32	4	25	250	23	-	350-0080	TN**1604...	ELST317BR	P-2.5	0.8	2.7	1個
16	右	○	40	4	32	350	30	-	350-0110	TN**1604...	LST317BR	P-2.5	0.8	2.7	1個
16	右	○	50	4	40	400	37	-	350-0136	TN**1604...	LST317BR	P-2.5	0.8	2.7	1個
16	右	○	63	4	50	450	47	-	350-0161	TN**1604...	LST317BR	P-2.5	0.8	2.7	1個

通常単価(税別) (税込単価)	通常出荷日

36,500円 ( 40,150円 )	1日目
36,500円 ( 40,150円 )	1日目
16,580円 ( 18,238円 )	1日目
16,580円 ( 18,238円 )	1日目
21,390円 ( 23,529円 )	1日目
21,390円 ( 23,529円 )	1日目
24,460円 ( 26,906円 )	1日目
24,460円 ( 26,906円 )	1日目
29,720円 ( 32,692円 )	1日目
51,780円 ( 56,958円 )	1日目
59,240円 ( 65,164円 )	1日目
79,360円 ( 87,296円 )	1日目
108,830円 ( 119,713円 )	1日目
144,350円 ( 158,785円 )	1日目

詳細情報

基本情報

基本情報

レバーロック式内径、倣い加工用工具アプローチ角：93° ネガタイプインサート使用。
【特長】
・経済的なネガタイプインサートを使用。レバーロックタイプで、容易な操作で高い保持力を実現。
【用途】
・内径、倣い加工用。

ご注意

ホルダ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

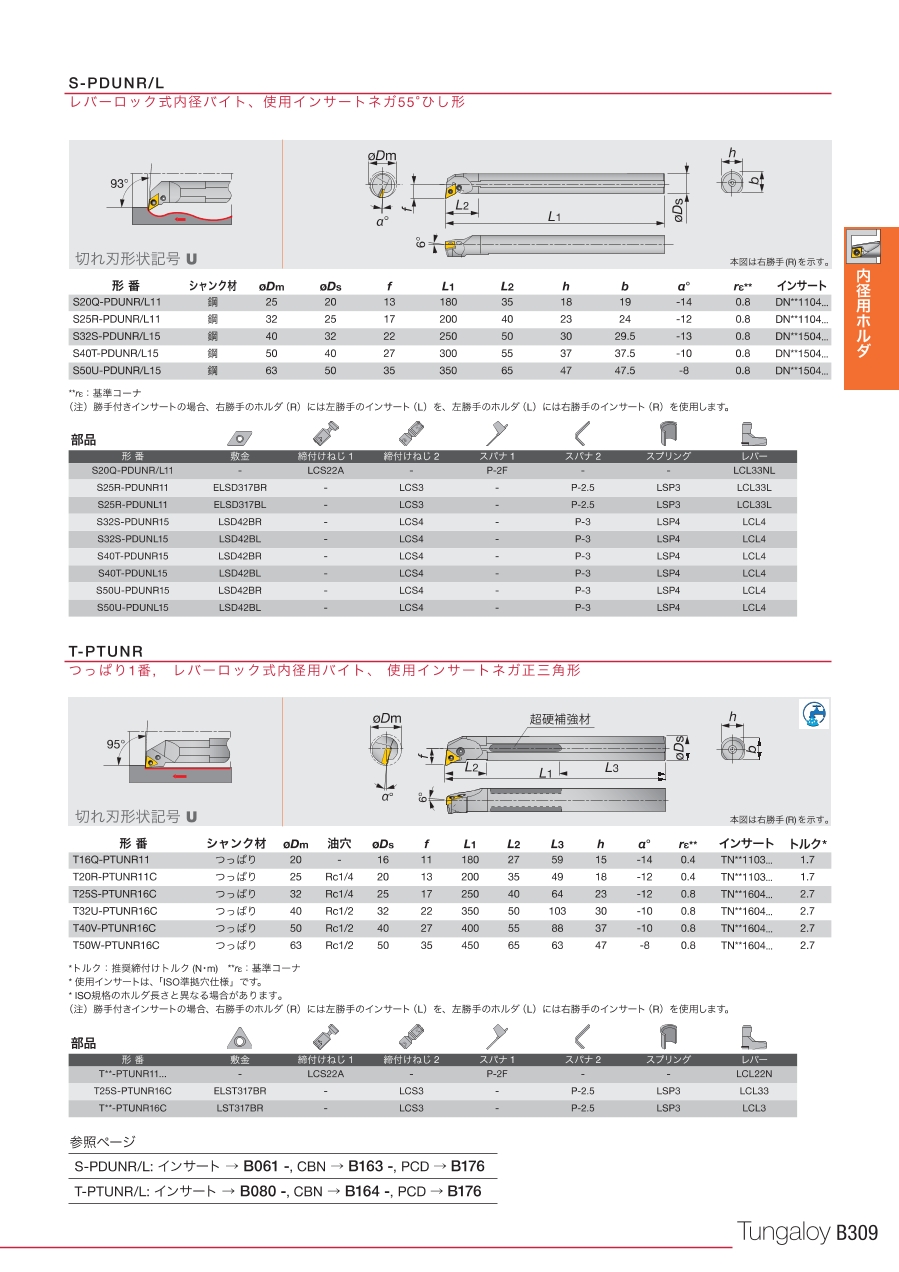

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
