内径・倣い加工用バイト PDUNR／L形
- 通常単価(税別)
- 22,490円～151,150円
- 税込単価
- 24,739円～166,265円
レバーロック式 内径、倣い加工用工具 アプローチ角：93° ネガタイプインサー...
詳細情報を確認する- 加工用途
- 内径・通し穴 / 倣い
- 適合チップ形状
- D（55°ひし形）
- 適合チップ逃げ角
- ネガ0°（N）
- 切込み角
- U：93°（オフセットあり）
- クランプ方式
- ピンロック(P)
- シャンク材質
- 鋼
- 基準コーナーR（ノーズR）
- 0.8
ご注意
- ホルダ本体には、チップは付属しておりません。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
レバーロック式でネガタイプインサートを使用したアプローチ角95度の内径加工用工具
外形図
PDUNR/L （※本図は右勝手Rを示す）
特長:クーラントスルー
鋼シャンク
| ホルダ形番 | 締付けねじ | スパナ | レバー | 敷金 | スプリング |
|---|---|---|---|---|---|
| S20Q-PDUNR/L11 | LCS22A | P-2F | LCL33NL | - | - |
| S25R-PDUNR/L11 | LCS3 | P-2.5 | LCL33L | ELSD317B R/L | LSP3 |
| S32S-PDUNR/L15 | LCS4 | P-3 | LCL4 | LSD42B R/L | LSP4 |
| S40T-PDUNR/L15 | |||||
| S50U-PDUNR/L15 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,490円 ( 24,739円 ) | 1日目 |
22,490円 ( 24,739円 ) | 1日目 |
25,550円 ( 28,105円 ) | 1日目 |
25,550円 ( 28,105円 ) | 1日目 |
32,120円 ( 35,332円 ) | 1日目 |
32,120円 ( 35,332円 ) | 1日目 |
43,590円 ( 47,949円 ) | 1日目 |
43,590円 ( 47,949円 ) | 1日目 |
58,510円 ( 64,361円 ) | 1日目 |
58,510円 ( 64,361円 ) | 1日目 |
83,890円 ( 92,279円 ) | 1日目 |
114,120円 ( 125,532円 ) | 1日目 |
151,150円 ( 166,265円 ) | 1日目 |
詳細情報
基本情報
レバーロック式 内径、倣い加工用工具 アプローチ角：93° ネガタイプインサート使用。
【特長】
・経済的なネガタイプインサートを使用。レバーロックタイプで、容易な操作で高い保持力を実現。
【用途】
・内径、倣い加工用。
ご注意
- ホルダ本体には、チップは付属しておりません。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

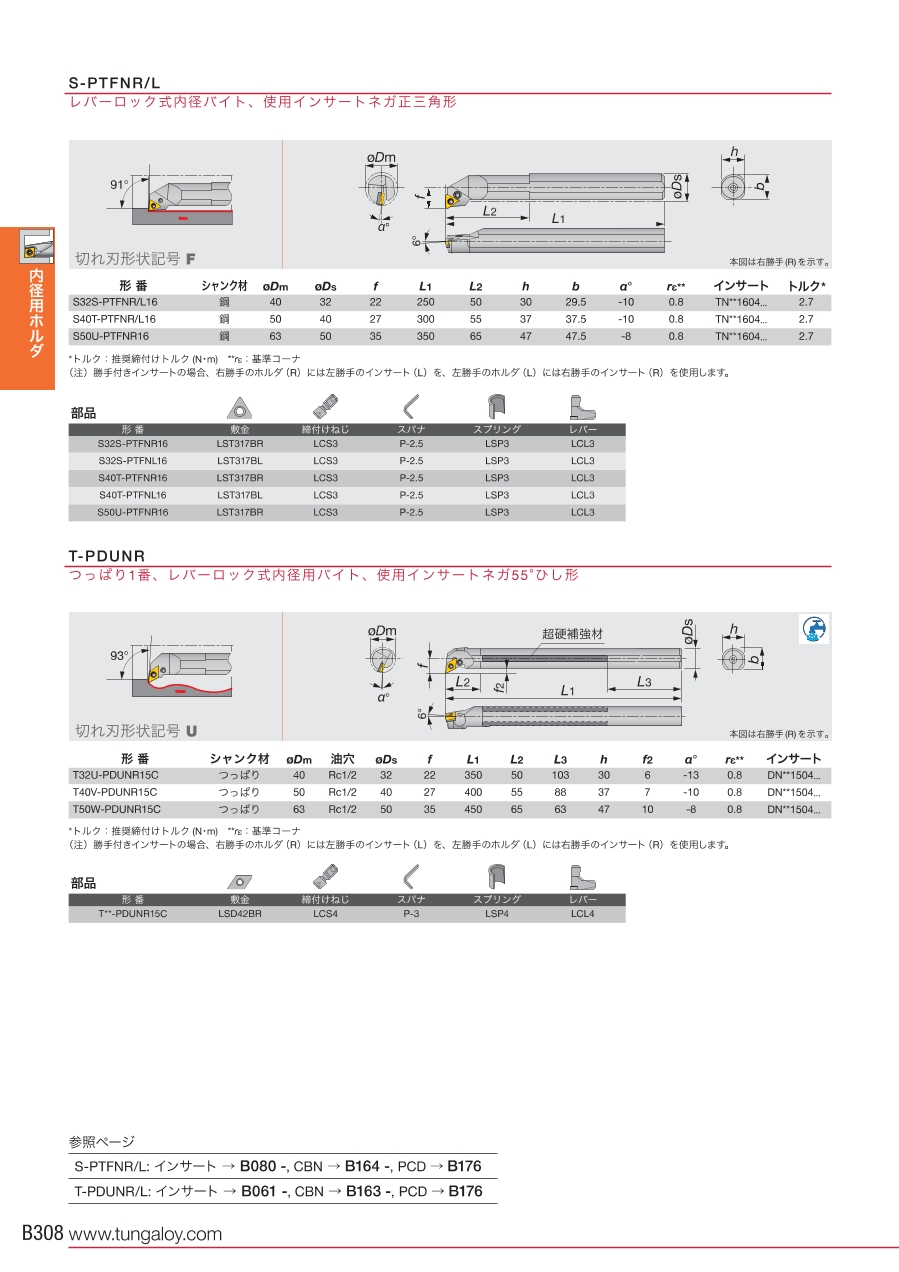

カタログ
