平面加工用カッタ DoPent EEN09形
- 通常単価(税別)
- 34,750円～80,110円
- 税込単価
- 38,225円～88,121円
ねじ止め式 平面加工用柄付きカッタ リード角：70°。【特長】・経済的な五角形...
詳細情報を確認する- 加工用途
- 平面
- 取付け方法
- 柄付きタイプ
- シャンク径 (d) (mm)
- 32
- 適応チップ材種
- 超硬コート / 超硬コートなし / サーメット
- 最大切り込み深さ (Ad) (mm)
- 6.4
- エア穴
- あり
- 締付けねじ
- CSTR-4L100
- 寸法 ℓs (mm)
- 80
- CADデータ有無 (2D/3D)
- 2D／3D
- スパナ(代替スパナ)
- T-15DB (T-15D)
ご注意
- カッタ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
商品情報
製品特長・仕様
性能・試験情報
安定した工具寿命
- 鋼加工での寿命比較（DC=100mm）
- 鋼加工での寿命比較（DC=63mm）
- ステンレス鋼加工での寿命比較（DC=63mm）
- タグタイル鋳鉄加工での鋳鉄（DC=63mm）
外形図
シャンクタイプ参考図
| 部品名 | 部品型番 |
|---|---|
| 締付けねじ | CSTR-4L100 |
| トルクスビット | T-15DB |
| ー体型代替スパナ | T-15D |
使用方法・使用事例
使用方法
超多刃仕様のインサート組付け手順
取付け手順
- 本製品の超多刃仕様は、ねじが斜めに取り付く仕様。
- インサートを組付ける際、図Aのようにインサートを浮かせた状態から締め付けること。
- インサートを締め付けた後、ボディとインサートの間に隙間がない確認すること（図B）。
注意事項
- 良好な加工面粗さを必要とする場合、さらい刃インサート（PNCU0905GNER-W）の使用を推奨。
- さらい刃インサートを使用する場合、図Cのように切り欠き部が上になるよう組み付ける事。
- 図Dのように、刻み目が正面側にあることを確認。
- さらい刃インサートは2コーナ仕様。（図D）
- さらい刃インサートで刻み目以外のコーナを使用すると、破損の原因になるため使用は控えること。
使用事例
加工事例
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
34,750円 ( 38,225円 ) | 1日目 |
38,330円 ( 42,163円 ) | 1日目 |
41,400円 ( 45,540円 ) | 1日目 |
54,220円 ( 59,642円 ) | 1日目 |
80,110円 ( 88,121円 ) | 1日目 |
詳細情報
基本情報
ねじ止め式 平面加工用柄付きカッタ リード角：70°。
【特長】
・経済的な五角形両面仕様インサートを採用。
・汎用MJ形、切れ味の良いML形、アルミ用AJ形など幅広い被削材加工に対応。
・Φ32～80（工具径：32～80mm）。
【用途】
・平面加工用。
・荒加工から仕上げ加工まで幅広く対応。
ご注意
- カッタ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

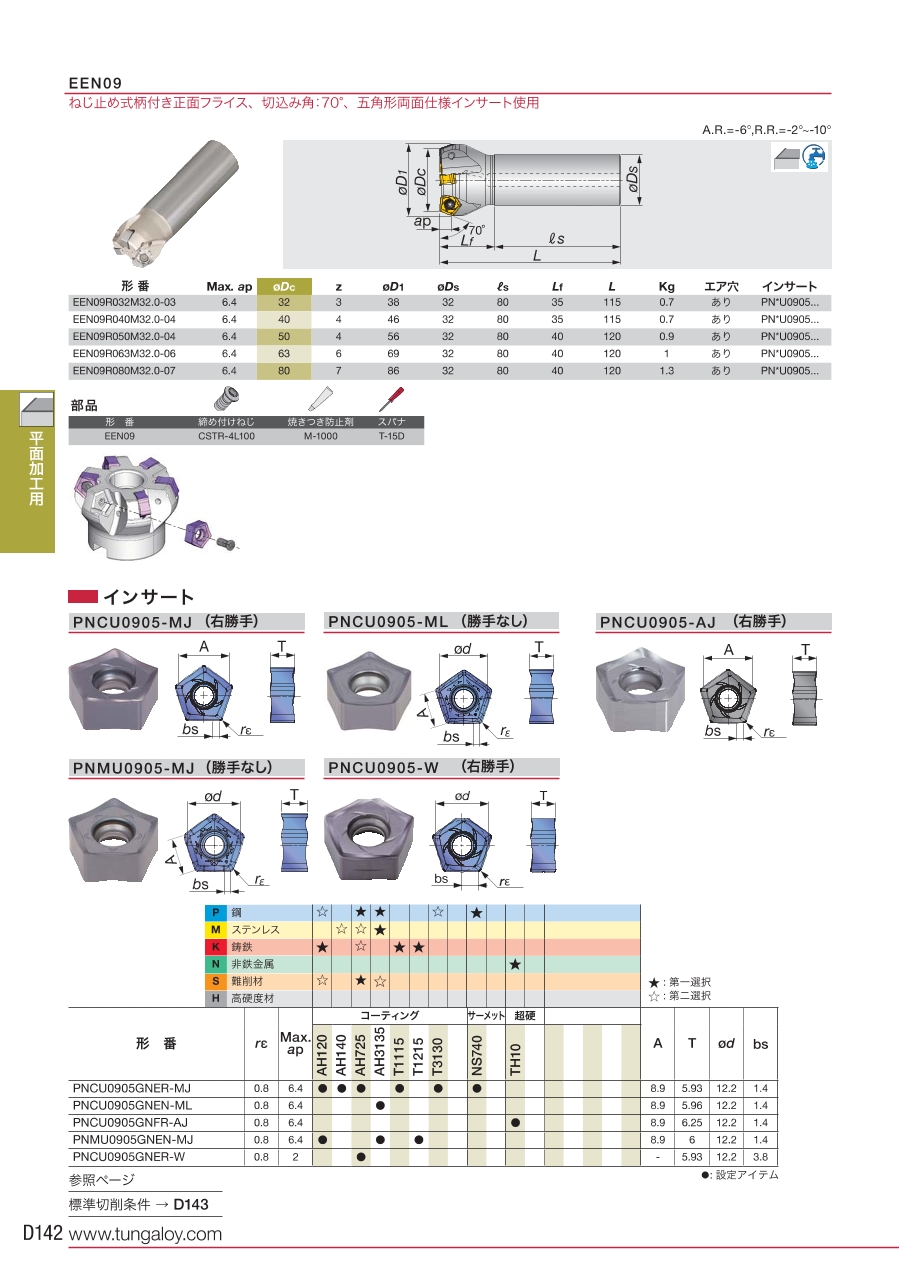

カタログ
