C形 外径用TACバイト クランプオン式 CTFNR/L
- 通常単価(税別)
- 10,950円～13,360円
- 税込単価
- 12,045円～14,696円
クランプオン式のバイト。【特長】・アプローチ角：91°。・使用インサート：ネガ、正三角形。【用途】・端...
詳細を確認- ホルダ本体には、チップは付属しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
クランプオンバイト CTFNR／Lの仕様
CTFNR／Lの寸法図
CTFNR／Lの使用イメージ
本図は右勝手（R）を示す。
| 形番 | R／L | h | b | L1 | L2 | h1 | f | re |
|---|---|---|---|---|---|---|---|---|
| CTFNR2020 | R | 20.0 | 20.0 | 125.0 | 22.0 | 20.00 | 25.00 | 0.80 |
| CTFNL2020 | L | 20.0 | 20.0 | 125.0 | 22.0 | 20.00 | 25.00 | 0.80 |
| CTFNR2525 | R | 25.0 | 25.0 | 150.0 | 22.0 | 25.00 | 32.00 | 0.80 |
| CTFNL2525 | L | 25.0 | 25.0 | 150.0 | 22.0 | 25.00 | 32.00 | 0.80 |
単位：mm

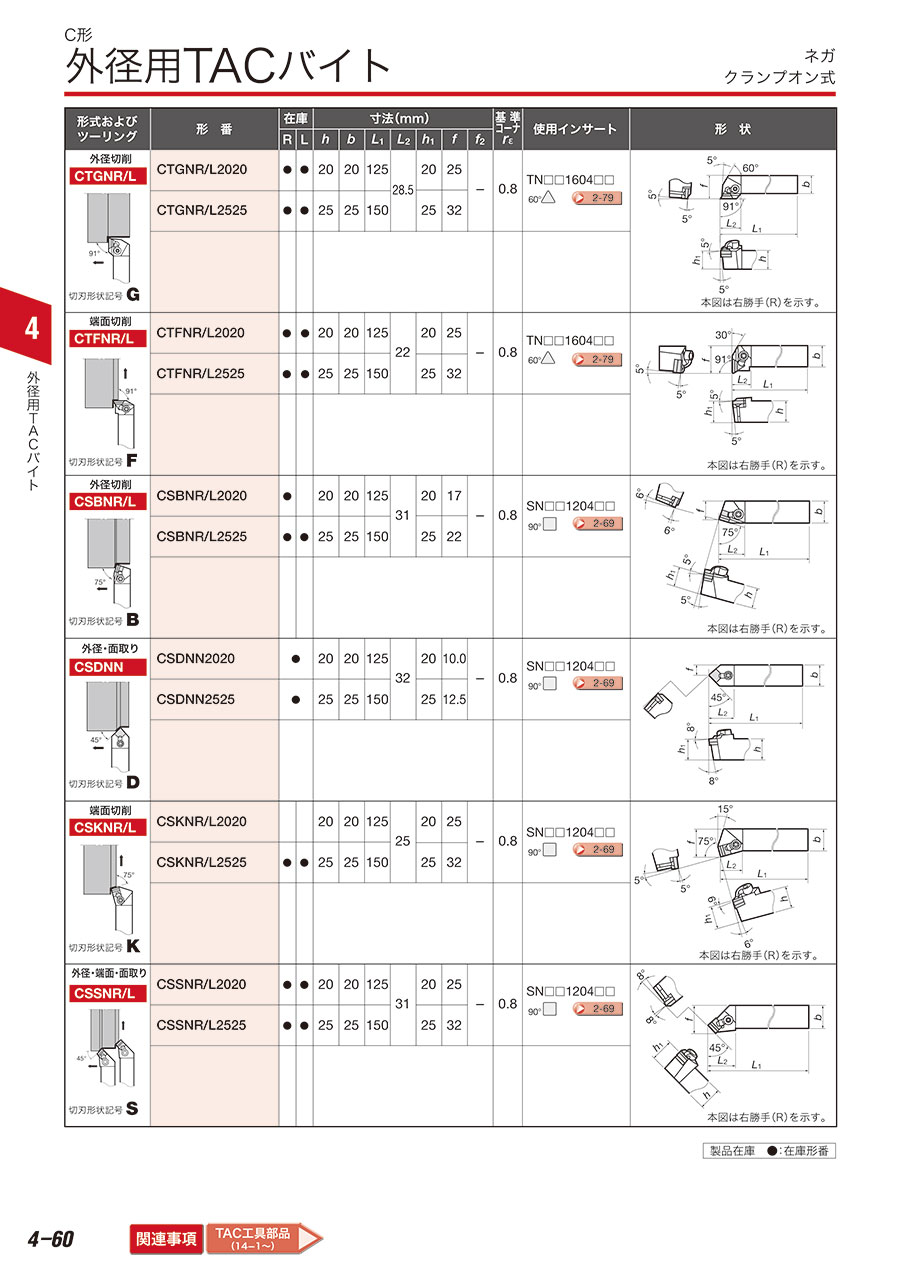

カタログ
