タンガロイ

端面加工用バイト CTFPR／L形

カタログ |

通常単価(税別): 13,730円～54,590円

税込単価: 15,103円～60,049円

クランプオン式端面加工用工具アプローチ角：91° ポジタイプインサート使用...

加工用途
内径・通し穴 / 端面・止まり穴
適合チップ形状
T（三角形）
適合チップ逃げ角
ポジ11°（P）
切込み角
F：90°（オフセットあり）
クランプ方式
クランプオン(C)
油穴（オイルホール）
○
CADデータ有無 (2D/3D)
2D

ご注意

ホルダ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

C形ポジ / クランプオン式 CTFPR/L形

寸法図

内径とまり穴切削

最小加工径:直径16mm
シャンク径:直径12～32mm
銅シャンク
超硬シャンク

銅シャンク

ホルダ形番	最小加工径 øDm	寸法(mm)							基準コーナ r_ε	使用インサート		クランプセット	スパナ	敷金	皿小ねじ
ホルダ形番	最小加工径 øDm	øDs	f	L₁	L₂	h	b	a	基準コーナ r_ε	使用インサート		クランプセット	スパナ	敷金	皿小ねじ
S12M-CTFPR/L11	16	12	9	150	25	11	11.5	6゜	0.4	TP(穴なし)	11032-130～	CSW-00	P-2.5	-	-
S16Q-CTFPR/L11	20	16	11	180	30	15	15	4゜	0.4		11032-130～	CSG-5S	P-2.5	-	-
S20R-CTFPR/L16	25	20	13	200	40	18	18.5	2゜	0.8		16032-130～	CSG-6S	P-3	-	-
S25S-CTFPR/L16	32	25	17	250	45	23	22.5	0゜				CSG-6		-	-
S32T-CTFPR/L16	40	32	22	300	50	30	29.5	0゜				CSG-6		PAT-32	M3×0.5×6

超硬シャンク

ホルダ形番	最小加工径 øDm	寸法(mm)							基準コーナ r_ε	使用インサート		クランプセット	スパナ	敷金	皿小ねじ
ホルダ形番	最小加工径 øDm	øDs	f	L₁	L₂	h	b	a	基準コーナ r_ε	使用インサート		クランプセット	スパナ	敷金	皿小ねじ
S12M-CTFPR/L11	16	12	9	180	-	11	-	6゜	0.4	TP(穴なし)	11032-130～	CSW-00	P-2.5	-	-
S16Q-CTFPR/L11	20	16	11	200	-	15	-	4゜	0.4	TP(穴なし)	11032-130～	CSG-5S	P-2.5	-	-

ブレーカーピース使用時のC形（ポジ）用部品表

ホルダ形番	クランプセット	ブレーカピース
C12Q / S12M-CTFPR/L11 C16R / S16Q-CTFPR/L11 S20R-CTFPR/L16 S25S-CTFPR/L16 S32T-CTFPR/L16	-	-
	CSG-5	CBT-2M, (S)
	CSG-6	CBT-3M, (S,L)

※ ブレーカピース使用時には上記のオプションの部品を別途購入。
※ プレーカピースの材種はTX30。

型番リスト

表示件数

型番

適合チップ切れ刃長

勝手

最小加工径

(mm)

突き出し長さ（L/D)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

シャンク幅

(mm)

シャンク材質

トラスココード

適合チップ

クランプセット

スパナ

基準コーナーR（ノーズR）

最小発注数量

11	左	16	5	12	150	11	-	超硬	711-6446	TP**1103...	CSW-00	P-2.5	0.4	1個
11	右	16	5	12	150	11	-	超硬	711-6454	TP**1103...	CSW-00	P-2.5	0.4	1個
11	左	20	5	16	180	15	-	超硬	711-6462	TP**1103...	CSG-5S	P-2.5	0.4	1個
11	右	20	5	16	180	15	-	超硬	349-8263	TP**1103...	CSG-5S	P-2.5	0.4	1個
11	左	16	3	12	150	11	11.5	鋼	711-5296	TP**1103...	CSW-00	P-2.5	0.4	1個
11	右	16	3	12	150	11	11.5	鋼	349-9537	TP**1103...	CSW-00	P-2.5	0.4	1個
11	左	20	3	16	180	15	15	鋼	711-6501	TP**1103...	CSG-5S	P-2.5	0.4	1個
11	右	20	3	16	180	15	15	鋼	349-9570	TP**1103...	CSG-5S	P-2.5	0.4	1個
16	左	25	3	20	200	18	18.5	鋼	711-6608	TP**1603...	CSG-6S	P-3	0.8	1個
16	右	25	3	20	200	18	18.5	鋼	349-9600	TP**1603...	CSG-6S	P-3	0.8	1個
16	左	32	3	25	250	23	22.5	鋼	711-7833	TP**1603...	CSG-6	P-3	0.8	1個
16	右	32	3	25	250	23	22.5	鋼	349-9693	TP**1603...	CSG-6	P-3	0.8	1個
16	左	40	3	32	300	30	29.5	鋼	711-8317	TP**1603...	CSG-6	P-3	0.8	1個
16	右	40	3	32	300	30	29.5	鋼	349-9774	TP**1603...	CSG-6	P-3	0.8	1個

通常単価(税別) (税込単価)	通常出荷日

38,180円 ( 41,998円 )	1日目
38,180円 ( 41,998円 )	1日目
54,590円 ( 60,049円 )	1日目
54,590円 ( 60,049円 )	1日目
13,730円 ( 15,103円 )	1日目
13,730円 ( 15,103円 )	1日目
14,530円 ( 15,983円 )	1日目
14,530円 ( 15,983円 )	1日目
18,550円 ( 20,405円 )	1日目
18,550円 ( 20,405円 )	1日目
21,250円 ( 23,375円 )	1日目
21,250円 ( 23,375円 )	1日目
26,500円 ( 29,150円 )	1日目
26,500円 ( 29,150円 )	1日目

詳細情報

基本情報

基本情報

クランプオン式端面加工用工具アプローチ角：91° ポジタイプインサート使用。
【特長】
・切れ味の良いポジタイプインサートを使用できる。
【用途】
・端面加工用。

ご注意

ホルダ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

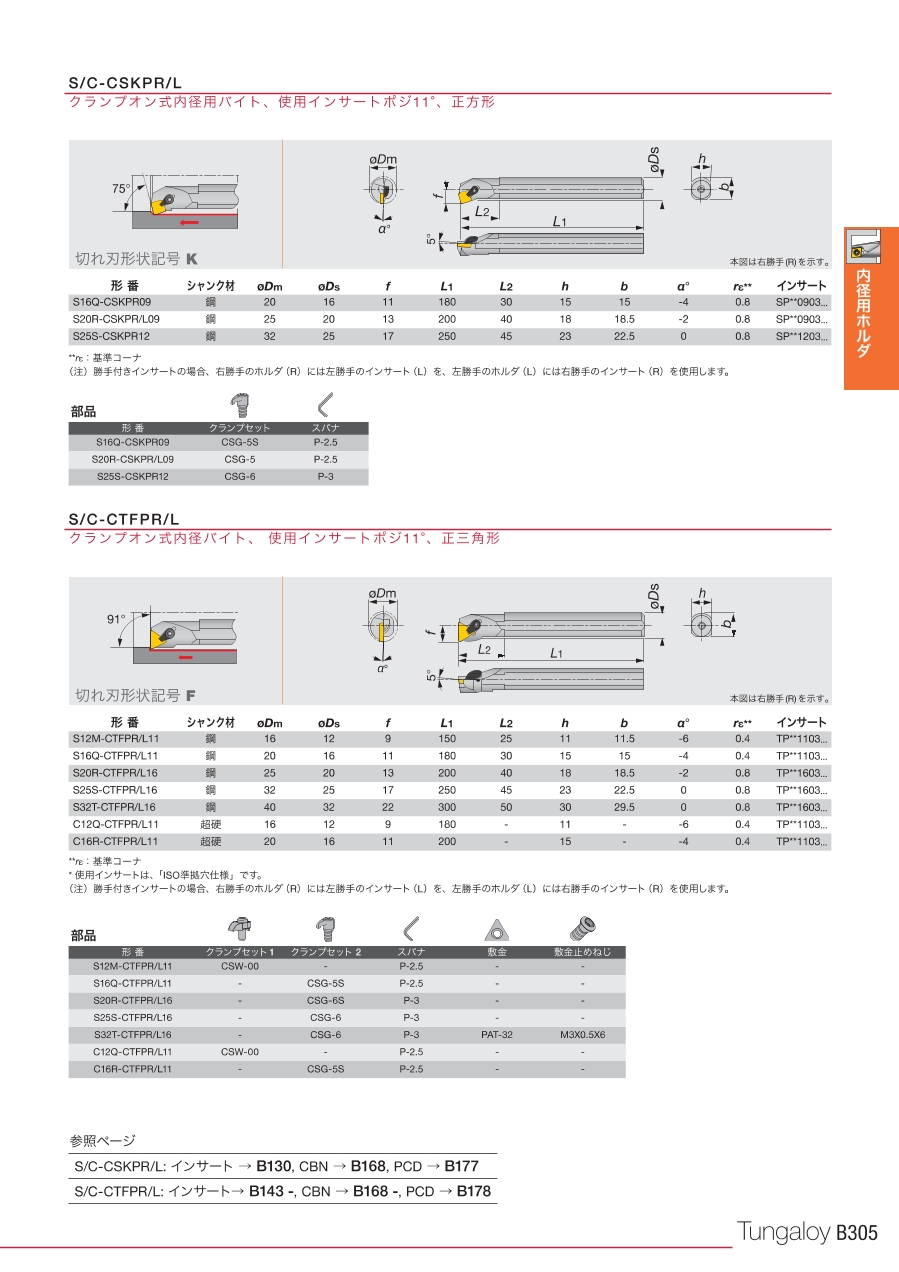

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
