新潟精機（SK）

標準ハイトゲージ

Name: 標準ハイトゲージ
Brand: 新潟精機（SK）
SKU: 223000399738
Rating: 5 (1 reviews)

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 31,731円～67,587円特別価格

税込単価: 34,904円～74,346円特別価格

本尺移動による0点調整機能で長期使用可能なハイトゲージ。【特長】・測定面は鋼貼...

詳細情報を確認する

デジタル/アナログ
アナログ
校正証明書（トレーサビリティ、検査成績書、校正証明書）
なし
スライダの微動上下量 (mm)
8
測定データ出力端子
なし
本尺微動上下量 (mm)
10
付属品
ダイヤルインジケータホルダ／スクライバ／本尺目盛拡大レンズ
材質
本尺、バーニャ：ステンレス／ベース：鋳鉄／スクライバ：先端超硬チップ付
商品タイプ
ハイトゲージ
用途
金型・治工具の測定やケガキ作業に最適
特長1
本尺移動装置により本尺の移動と調整が楽にできます。目盛の読み取りが楽な拡大レンズ付（3倍拡大レンズ）。微動送りでバーニャ送りの微調整ができます。
特長2
スクライバ先端超硬チップ付。ダイヤルインジケータ使用の場合、付属のホルダをご利用下さい。ステンレス製で防錆処理が簡単です。

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

測定面は鋼貼り仕様であり、耐摩耗性が高い。

本尺移動装置で本尺の移動と調整が楽にできる。

型番	最大測定長 (mm)	最小読取値 (mm)	器差 (mm)	スライダ微動送り上下量(mm)	質量
VHK-15	150	0.05	±0.05	8	1.6kg
VHK-20	200	0.05	±0.05	8	1.7kg
VHK-30	300	0.02	±0.04	8	3.1kg
VHK-60	600	0.02	±0.08	8	6.9kg

付属品

ダイヤルインジケータホルダ（TVH-1520）

スクライバ（SVH-1520）

本尺目盛部拡大レンズ（VHK-15）

規格表

単位：mm

型番	A	B	C	D	E	F	G	H	I
VHK-15	341	103	28	67	20	77	22	6	60
VHK-20	391	103	28	67	20	77	22	6	60
VHK-30	540	125	40	75	20	77	28	9	86
VHK-60	871	180	55	85	24	80	35	11	120

外形図

使用方法・使用事例

使用方法

この商品の0点調整方法について

０点の調整方法。本尺移動装置、送りねじ、本尺、本尺を動かす、本尺止めねじ、ゆるめる

商品TOP

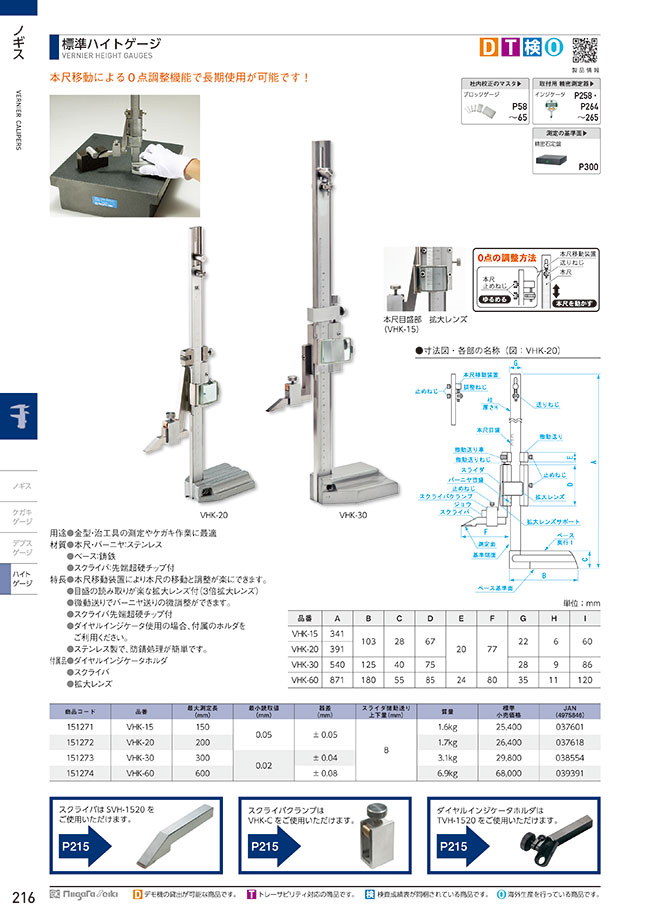

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

測定範囲(mm)
- 0～150
- 0～200
- 0～300
- 0～600
最小表示量(mm)
- 0.02
- 0.05
器差(mm)
- ±0.04
- ±0.05
- ±0.08
トラスココード
- 333-8746
- 333-8738
- 393-6988
タイプ
- VHK
出荷日
すべて
当日出荷可能
2日以内
5日以内

型番リスト

表示件数

型番

測定範囲

(mm)

最小表示量

(mm)

器差

(mm)

トラスココード

重量

(kg)

(mm)

最小発注数量

0～150	0.05	±0.05	333-8738	1.6	341	103	28	67	20	77	22	6	60	1個
0～200	0.05	±0.05	333-8746	1.7	391	103	28	67	20	77	22	6	60	1個
0～300	0.02	±0.04	393-6988	3.08	540	125	40	75	20	77	28	9	86	1個
0～600	0.02	±0.08	-	6.84	871	180	55	85	24	80	35	11	120	1個

通常単価(税別) (税込単価)	通常出荷日

31,731円27,821円 ( 30,603円 )	在庫品1日目当日出荷可能
32,544円27,747円 ( 30,522円 )	在庫品1日目当日出荷可能
38,241円32,604円 ( 35,864円 )	5日目
67,587円64,646円 ( 71,111円 )	2日目

詳細情報

基本情報

本尺移動による0点調整機能で長期使用可能なハイトゲージ。
【特長】
・測定面は鋼貼り仕様で耐摩耗性抜群。さらに0点調整機能で長期使用が可能。
・本尺移動装置により本尺の移動と調整が楽にできる。
・目盛りの読み取りが楽な拡大レンズ付。（3倍ガラスレンズ）
・微動送りでバーニヤ送りの微調整ができる。
・スクライバ先端超硬チップ付。ステンレス製で、防錆処理が簡単。
・ダイヤルインジケータ使用の場合、付属のホルダを利用する。
【用途】
・金型・治工具の測定や工作物のケガキ、高さ寸法の測定に使用可能。

＞ミスミ測定工具・計測機器校正証明書つき商品はこちらをご覧ください。

校正付きの測定工具、計測機器について商品選定方法と校正付き商品についてご紹介しております。校正付き商品ご注文の際にご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

標準ハイトゲージのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

測定作業

満足度：5.02020/06/28

任意に0点調整ができ大まかに目的の数値に合わせたら微動送りで正確に合わせられ3倍レンズが付いてとても見やすいです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q先端にダイヤルインジケータを取付け可能か。

別途ダイヤルインジケータホルダを使用する事により取り付け可能です。
