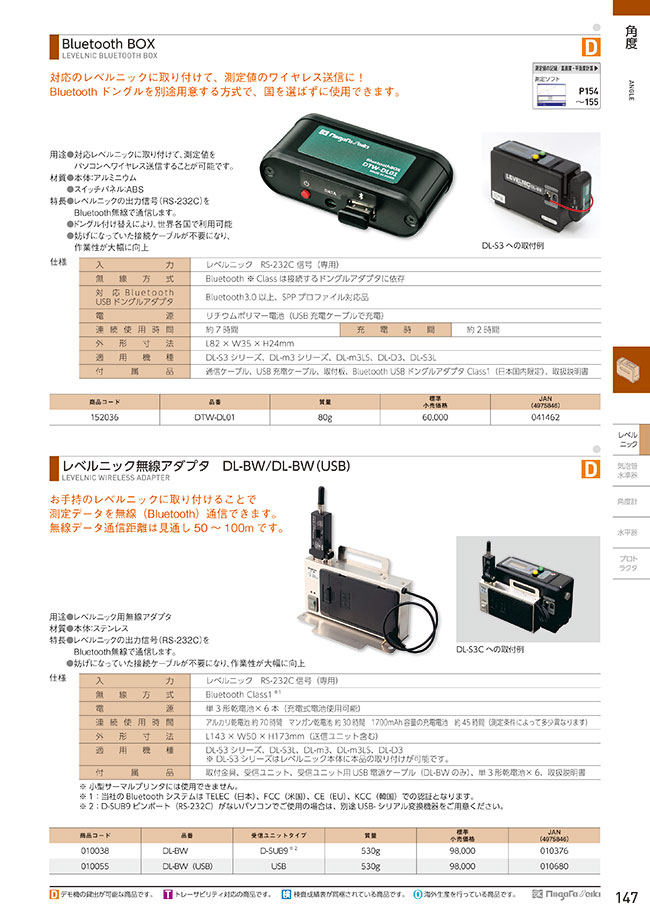

デジタル水準器レベルニック無線アダプタ

測定データを広範囲でBluetooth通信可能な高性能無線アダプタ

DL-S3Cへの取付例

レベルニック無線アダプタの使用方法

DL-S3に固定した状態

ケーブルを輪のように巻くと邪魔にならない。

1. 1.レベルニックの信号出力ジャックに、本器の信号ケーブルを接続します。（DL-S3に固定して使用する場合は、先にDL-S3 固定専用ネジを使って固定します。
2. 2.受信ユニットをコンピュータのRS-232Cポートに接続します。受信ユニット電源ジャックとコンピュータのUSBポートを、受信ユニット用USB電源ケーブルを使って接続します。
3. 3.電源を入れる順番はDL-S3とコンピュータはどちらが先でもかまいません。本器の電源を一番最後に入れるようにします。（電池の無駄な消費を少なくできる順番です。）
4. 4.これ以降は、コンピュータとの接続が有線ケーブル（DL-P5）を使用しているときと同様です。真直度ソフト、平面度ソフト、記録ソフトを使用する場合、ソフトの案内の中に、コンピュータとの接続に「ケーブルを使用するか、無線ならIDを入力」という場面がありますが、本器を使用する場合は「ケーブル使用」を選んでください。

（IDを選択する無線装置は、レベルニックオプションのトランスミッタ TXU-TE-SKです。）
