製品特長・仕様
製品の基本仕様・特長
| 商品コード | 型番 | OD (mm) | H (mm) | ID (mm) | T (mm) | 吸着力 | 質量 |
|---|---|---|---|---|---|---|---|
| 012650 | 18R | φ18 | 5 | - | 0.6 | 9.8N | 5g |
| 012651 | 20R | φ20 | 4 | φ3.5 | 0.8 | 19N | 10g |
| 012652 | 24R | φ24 | 5 | - | 0.8 | 29N | 10g |
| 012653 | 36R | φ36 | 7 | - | 1.6 | 68N | 30g |
| 012654 | 44R | φ44 | 8 | φ4.5 | 1.6 | 98N | 50g |

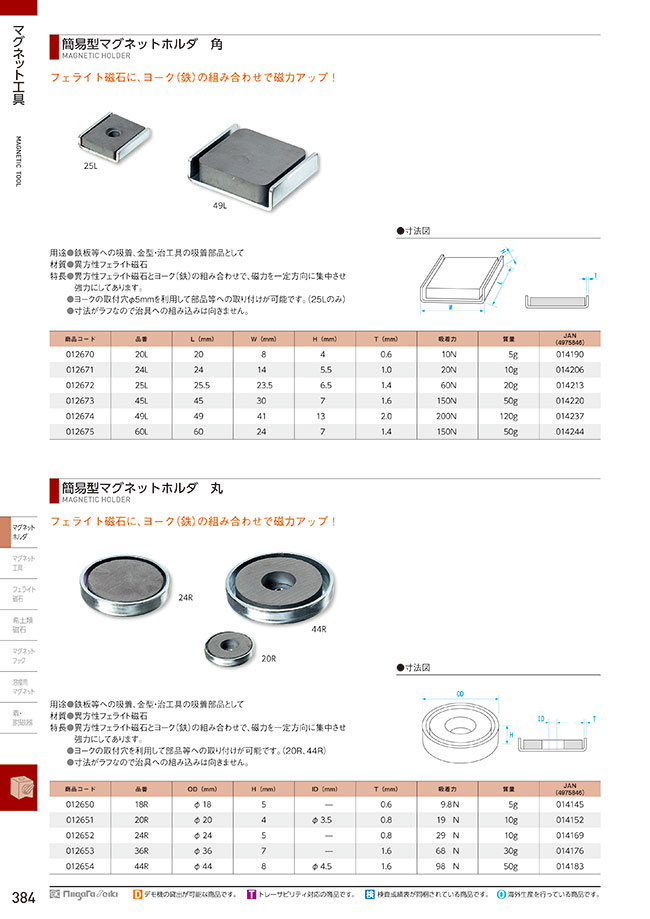

外形図
絞り込み条件：1 項目の仕様が未選択です
吸着力(N)
- 9.8
- 19
- 29
- 68
- 98
タイプ
- □R
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 6日以内
詳細情報
基本情報
フェライト磁石に、ヨーク（鉄）の組み合わせで磁力アップ。
【特長】
・異方性フェライト磁石とヨーク（鉄）の組み合わせで、磁力を一定方向に集中させ強力にしてあります。
・ヨークの取付穴を利用して部品等への取り付けが可能です。（20R、44R）
【用途】
・鉄板等への吸着、金型・治工具の吸着部品として及び図面、定規の押え等に利用可能。
ご注意
- 寸法がラフなので治具への組み込みは向きません。
商品担当おすすめ
トラスコ中山
マグネットホルダ 最高使用温度80℃
簡易型マグネットホルダ 丸のレビュー
機器の仮固定
3
3.02022/12/05
44Rを購入しました。
カタログの誤記なのか仕様変更なのか、ID寸法はΦ4.5の記載ですが、現物はM4タップ穴でした。
...もっと読む
1人が参考にしています。
マイコンを入れたBOXを鉄の機械に固定するため
1
1.02020/04/03
磁力は充分ですが、磁石が中心からズレています。
他社で購入した時は、キッチリセンターがあっていました。
用途的には問題あ...もっと読む
0人が参考にしています。
制御ボックス壁面固定
3
3.02016/06/01
小型制御ボックスを装置本体面に貼り付け固定するためボックス底面4か所に使用。
貼り付き具合は良いが横移動するとマグネット...もっと読む
0人が参考にしています。
