ナベヤ

ストッパーブロック

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 2,390円～4,050円

税込単価: 2,629円～4,455円

ワークの位置決め、横押し等に使用するブロック。【特長】・材質：S45C-D。・...

詳細情報を確認する

種類
位置決めブロック
材質
S45C-D
表面処理
黒染め

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ストッパーブロックの外観

ストッパーブロックの外形図

型番リスト

表示件数

型番

SBL08

SBL12

SBL16

基準面からの高さ

(mm)

ネジ径

質量

(g)

最小発注数量

38	50	19	25	M8用	M8×.125	19	29	M8	260	1個
50	65	25	40	M12用	M12×1.75	25	37	M12	520	1個
50	80	32	50	M16用	M16×2	25	33	M16	750	1個

通常単価(税別) (税込単価)	通常出荷日

2,390円 ( 2,629円 )	5日目
3,300円 ( 3,630円 )	3日目
4,050円 ( 4,455円 )	5日目

詳細情報

基本情報

基本情報

ワークの位置決め、横押し等に使用するブロック。
【特長】
・材質：S45C-D。
・熱処理：焼入HRC30±5。
・表面処理：黒染め。
【用途】
・ワークの位置決め・ワークの横押しに最適。

カタログ

商品TOP

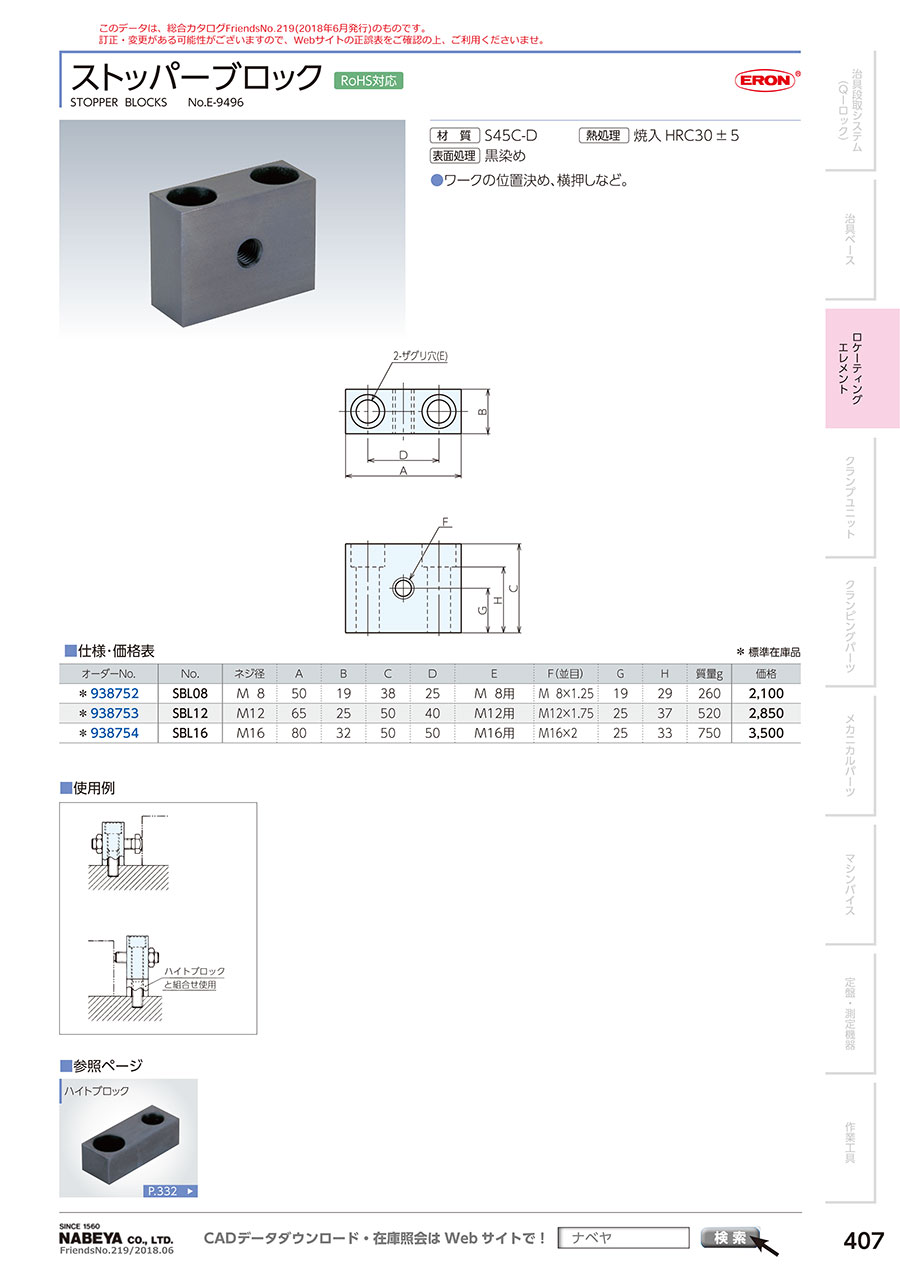

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストッパーブロックのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qサイズのバリエーションはなんですか？

M8用、M12用、M16用の3種類あります。
