不二越

GS MILL ロングネック 4枚刃 GSN4

カタログ |

通常単価(税別): 4,834円～15,953円

税込単価: 5,317円～17,548円

通常出荷日：1日目～3日目

【特長】・金型の微細加工に最適です。・豊富な寸法揃えであらゆる加工に対応できます。

4.54.5

再コーティングは、メーカーオリジナルコートとは異なります。

未確定：候補が63型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

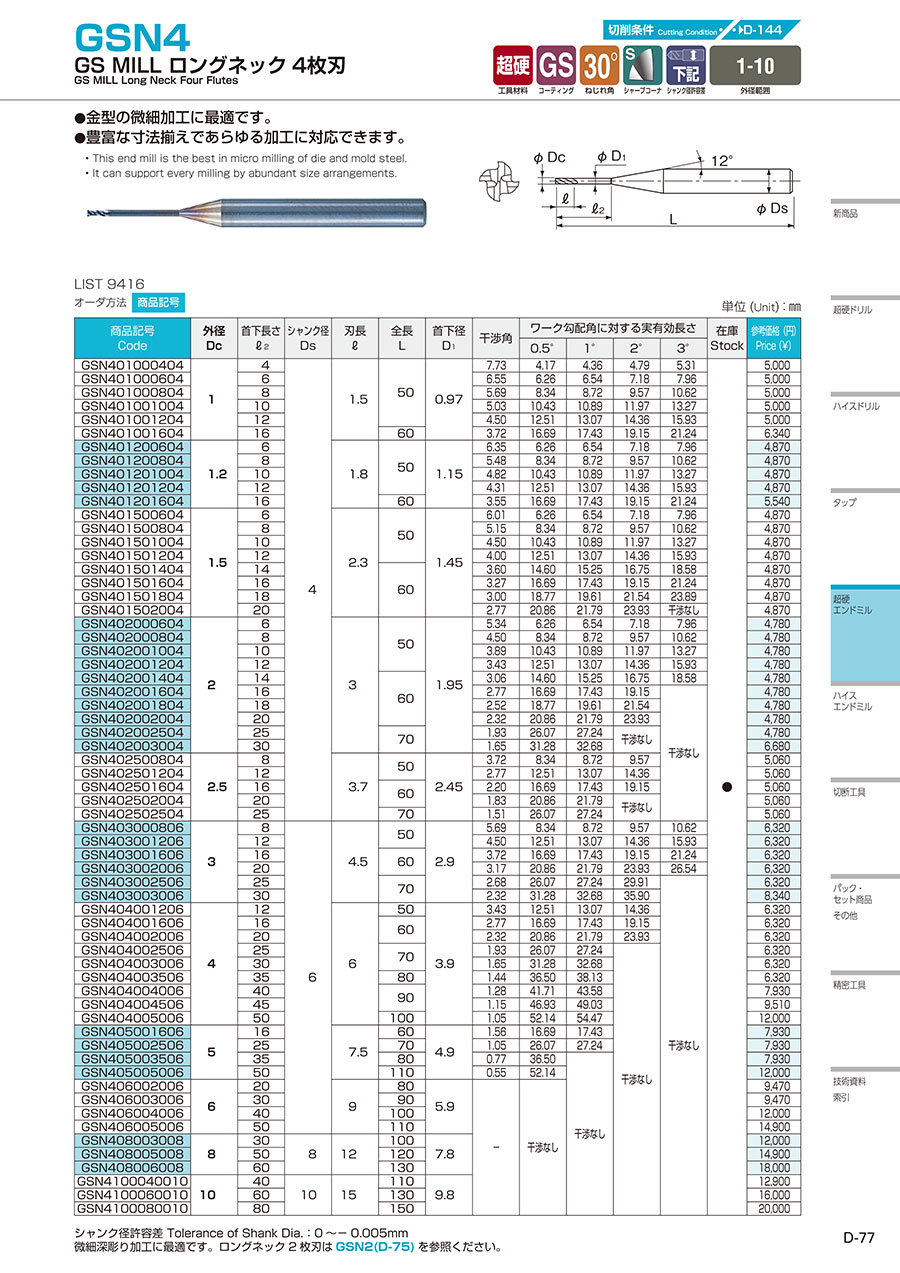

カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

商品の詳細情報は、パンフレットでもご確認いただけます。
※画像をクリックしていただければ、パンフレットのPDFデータが閲覧可能です。

製品特長・仕様

製品の基本仕様・特長

驚異の長寿命
高い抗折力をもつ超微粒系超硬合金と高剛性設計の採用や、耐摩耗性に優れた複合多層コーティング膜の相乗効果により他社比2倍以上の長寿命を確立

優れた加工面精度
独自の切刃設計と表面性状に優れたGSコーティングにより、高精度加工が可能。
さらにドロップレットフリーの新GSハードコーティングにより切れ味良好

独創的なボール形状
外周刃とのワンパス研削でボール部精度+3～-7μm
バックテーパ付きで切削抵抗の低減と仕上げ面粗さの向上

・ドロップレットフリー

GS MILL ロングネック 4枚刃 GSN4 【追加工対応品】製品仕様関連画像

工具軌跡が明瞭、切れ味良好

性能・試験情報

・微粒系超硬合金の特性

抗折力（TRS）と硬度

・ボール形状

GS MILL ロングネック 4枚刃 GSN4 【追加工対応品】性能試験情報関連画像2

・GS MILLロングネックボール加工面性状

立壁加工面粗さの比較
切削条件
使用工具：GSBN2 R0.5×12
切削速度：40m/min（12,700min^-1）
送り速度：0.012mm/t（300mm/min）
被削材：NAK80（40HRC）
切削油剤：エアブロー

GS MILL ロングネック 4枚刃 GSN4 【追加工対応品】性能試験情報関連画像3

GS MILL ロングネック 4枚刃 GSN4 【追加工対応品】性能試験情報関連画像5

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

GS MILL ロングネック 4枚刃 GSN4 【追加工対応品】切削条件表関連画像1

GS MILL ロングネック 4枚刃 GSN4 【追加工対応品】切削条件表関連画像2

GSN4/GS MILL ロングネック4枚刃の送り速度は表中の送り速度の1.5倍とします。

GS MILL ロングネック 4枚刃 GSN4 【追加工対応品】切削条件表関連画像3

溝加工の場合

GS MILL ロングネック 4枚刃 GSN4 【追加工対応品】切削条件表関連画像4

側面加工の場合

切削条件時の注意

1. コーナ部の加工は、送り速度を1/2に下げてください。
2. 不水溶性の切削液の使用をおすすめします。
3. 溝深さに合せて、首下長さの短いものより順次使用してください。

適用被削材

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーティング詳細

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

メーカー標準品	1	1.5	4	4	50	-	0.97	4.17	4.36	4.79	5.31	1個
メーカー標準品	1	1.5	6	4	50	-	0.97	6.26	6.54	7.18	7.96	1個
メーカー標準品	1	1.5	8	4	50	-	0.97	8.34	8.72	9.57	10.62	1個
メーカー標準品	1	1.5	10	4	50	-	0.97	10.43	10.89	11.97	13.27	1個
メーカー標準品	1	1.5	12	4	50	-	0.97	12.51	13.07	14.36	15.93	1個
メーカー標準品	1	1.5	16	4	60	-	0.97	16.69	17.43	19.15	21.24	1個
メーカー標準品	1.2	1.8	6	4	50	-	1.15	6.26	6.54	7.18	7.96	1個
メーカー標準品	1.2	1.8	8	4	50	-	1.15	8.34	8.72	9.57	10.62	1個
メーカー標準品	1.2	1.8	10	4	50	-	1.15	10.43	10.89	11.97	13.27	1個
メーカー標準品	1.2	1.8	12	4	50	-	1.15	12.51	13.07	14.36	15.93	1個
メーカー標準品	1.2	1.8	16	4	60	-	1.15	16.69	17.43	19.15	21.24	1個
メーカー標準品	1.5	2.3	6	4	50	-	1.45	6.26	6.54	7.18	7.96	1個
メーカー標準品	1.5	2.3	8	4	50	-	1.45	8.34	8.72	9.57	10.62	1個
メーカー標準品	1.5	2.3	10	4	50	-	1.45	10.43	10.89	11.97	13.27	1個
メーカー標準品	1.5	2.3	12	4	50	-	1.45	12.51	13.07	14.36	15.93	1個
メーカー標準品	1.5	2.3	14	4	60	-	1.45	14.6	15.25	16.75	18.58	1個
メーカー標準品	1.5	2.3	16	4	60	-	1.45	16.69	17.43	19.15	21.24	1個
メーカー標準品	1.5	2.3	18	4	60	-	1.45	18.77	19.61	21.54	23.89	1個
メーカー標準品	1.5	2.3	20	4	60	-	1.45	20.86	21.79	23.93	干渉なし	1個
メーカー標準品	2	3	6	4	50	-	1.95	6.26	6.54	7.18	7.96	1個
メーカー標準品	2	3	8	4	50	-	1.95	8.34	8.72	9.57	10.62	1個
メーカー標準品	2	3	10	4	50	-	1.95	10.43	10.89	11.97	13.27	1個
メーカー標準品	2	3	12	4	50	-	1.95	12.51	13.07	14.36	15.93	1個
メーカー標準品	2	3	14	4	60	-	1.95	14.6	15.25	16.75	18.58	1個
メーカー標準品	2	3	16	4	60	-	1.95	16.69	17.43	19.15	干渉なし	1個
メーカー標準品	2	3	18	4	60	-	1.95	18.77	19.61	21.54	干渉なし	1個
メーカー標準品	2	3	20	4	60	-	1.95	20.86	21.79	23.93	干渉なし	1個
メーカー標準品	2	3	25	4	70	-	1.95	26.07	27.24	干渉なし	干渉なし	1個
メーカー標準品	2	3	30	4	70	-	1.95	31.28	32.68	干渉なし	干渉なし	1個
メーカー標準品	2.5	3.7	8	4	50	-	2.45	8.34	8.72	9.57	干渉なし	1個
メーカー標準品	2.5	3.7	12	4	50	-	2.45	12.51	13.07	14.36	干渉なし	1個
メーカー標準品	2.5	3.7	16	4	60	-	2.45	16.69	17.43	19.15	干渉なし	1個
メーカー標準品	2.5	3.7	20	4	60	-	2.45	20.86	21.79	干渉なし	干渉なし	1個
メーカー標準品	2.5	3.7	25	4	70	-	2.45	26.07	27.24	干渉なし	干渉なし	1個
メーカー標準品	3	4.5	8	6	50	-	2.9	8.34	8.72	9.57	10.62	1個
メーカー標準品	3	4.5	12	6	50	-	2.9	12.51	13.07	14.36	15.93	1個
メーカー標準品	3	4.5	16	6	60	-	2.9	16.69	17.43	19.15	21.24	1個
メーカー標準品	3	4.5	20	6	60	-	2.9	20.86	21.79	23.93	26.54	1個
メーカー標準品	3	4.5	25	6	70	-	2.9	26.07	27.24	29.91	干渉なし	1個
メーカー標準品	3	4.5	30	6	70	-	2.9	31.28	32.68	35.9	干渉なし	1個
メーカー標準品	4	6	12	6	50	-	3.9	12.51	13.07	14.36	干渉なし	1個
メーカー標準品	4	6	16	6	60	-	3.9	16.69	17.43	19.15	干渉なし	1個
メーカー標準品	4	6	20	6	60	-	3.9	20.86	21.79	23.93	干渉なし	1個
メーカー標準品	4	6	25	6	70	-	3.9	26.07	27.24	干渉なし	干渉なし	1個
メーカー標準品	4	6	30	6	70	-	3.9	31.28	32.68	干渉なし	干渉なし	1個
メーカー標準品	4	6	35	6	80	-	3.9	36.5	38.13	干渉なし	干渉なし	1個
メーカー標準品	4	6	40	6	90	-	3.9	41.71	43.58	干渉なし	干渉なし	1個
メーカー標準品	4	6	45	6	90	-	3.9	46.93	49.03	干渉なし	干渉なし	1個
メーカー標準品	4	6	50	6	100	-	3.9	52.14	54.47	干渉なし	干渉なし	1個
メーカー標準品	5	7.5	16	6	60	-	4.9	16.69	17.43	干渉なし	干渉なし	1個
メーカー標準品	5	7.5	25	6	70	-	4.9	26.07	27.24	干渉なし	干渉なし	1個
メーカー標準品	5	7.5	35	6	80	-	4.9	36.5	干渉なし	干渉なし	干渉なし	1個
メーカー標準品	5	7.5	50	6	110	-	4.9	52.14	干渉なし	干渉なし	干渉なし	1個
メーカー標準品	6	9	20	6	80	-	5.9	干渉なし	干渉なし	干渉なし	干渉なし	1個
メーカー標準品	6	9	30	6	90	-	5.9	干渉なし	干渉なし	干渉なし	干渉なし	1個
メーカー標準品	6	9	40	6	100	-	5.9	干渉なし	干渉なし	干渉なし	干渉なし	1個
メーカー標準品	6	9	50	6	110	-	5.9	干渉なし	干渉なし	干渉なし	干渉なし	1個
メーカー標準品	8	12	30	8	100	-	7.8	干渉なし	干渉なし	干渉なし	干渉なし	1個
メーカー標準品	8	12	50	8	120	-	7.8	干渉なし	干渉なし	干渉なし	干渉なし	1個
メーカー標準品	8	12	60	8	130	-	7.8	干渉なし	干渉なし	干渉なし	干渉なし	1個

通常単価(税別) (税込単価)	通常出荷日

5,059円 ( 5,565円 )	1日目
5,059円 ( 5,565円 )	1日目
5,059円 ( 5,565円 )	1日目
5,059円 ( 5,565円 )	1日目
5,059円 ( 5,565円 )	1日目
6,409円 ( 7,050円 )	3日目
4,926円 ( 5,419円 )	1日目
4,926円 ( 5,419円 )	3日目
4,926円 ( 5,419円 )	3日目
4,926円 ( 5,419円 )	1日目
5,592円 ( 6,151円 )	3日目
4,926円 ( 5,419円 )	1日目
4,926円 ( 5,419円 )	1日目
4,926円 ( 5,419円 )	3日目
4,926円 ( 5,419円 )	3日目
4,926円 ( 5,419円 )	1日目
4,926円 ( 5,419円 )	1日目
4,926円 ( 5,419円 )	3日目
4,926円 ( 5,419円 )	3日目
4,834円 ( 5,317円 )	3日目
4,834円 ( 5,317円 )	1日目
4,834円 ( 5,317円 )	1日目
4,834円 ( 5,317円 )	1日目
4,834円 ( 5,317円 )	1日目
4,834円 ( 5,317円 )	3日目
4,834円 ( 5,317円 )	3日目
4,834円 ( 5,317円 )	1日目
4,834円 ( 5,317円 )	3日目
6,758円 ( 7,434円 )	3日目
5,117円 ( 5,629円 )	3日目
5,117円 ( 5,629円 )	1日目
5,117円 ( 5,629円 )	3日目
5,117円 ( 5,629円 )	1日目
5,117円 ( 5,629円 )	3日目
6,393円 ( 7,032円 )	3日目
6,393円 ( 7,032円 )	3日目
6,393円 ( 7,032円 )	1日目
6,393円 ( 7,032円 )	3日目
6,393円 ( 7,032円 )	1日目
8,425円 ( 9,268円 )	1日目
6,393円 ( 7,032円 )	3日目
6,393円 ( 7,032円 )	3日目
6,393円 ( 7,032円 )	3日目
6,393円 ( 7,032円 )	1日目
6,393円 ( 7,032円 )	1日目
6,393円 ( 7,032円 )	3日目
8,018円 ( 8,820円 )	1日目
8,620円 ( 9,482円 )	3日目
9,586円 ( 10,545円 )	3日目
8,018円 ( 8,820円 )	3日目
8,018円 ( 8,820円 )	3日目
8,018円 ( 8,820円 )	1日目
9,586円 ( 10,545円 )	1日目
8,472円 ( 9,319円 )	3日目
8,472円 ( 9,319円 )	1日目
9,586円 ( 10,545円 )	1日目
11,883円 ( 13,071円 )	3日目
9,586円 ( 10,545円 )	3日目
11,883円 ( 13,071円 )	1日目
14,311円 ( 15,742円 )	3日目

基本情報

基本情報

【特長】
・金型の微細加工に最適です。
・豊富な寸法揃えであらゆる加工に対応できます。

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル
オーエスジー
WXLコート 4刃ロングネックショート形（深リブ形） WXL-LN-EMS
三菱マテリアル
MS4XL 4枚刃エムスターロングネックエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
