不二越

DLC ハイスドリル DLCHD

カタログ |

4.8

平均満足度4.8

この商品のレビューをみる（5件）

通常単価(税別): 619円～5,587円

税込単価: 681円～6,146円

アルミ合金の高能率加工が可能なハイスドリル。【特長】・高硬度、低摩擦係数、耐摩...

詳細情報を確認する

被削材
アルミ / 銅
工具材質
ハイス
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
非鉄用（DLC）
単品/セット品
単品
先端角 (°)
135
工具材質（詳細）
HSS
ねじれ角 (°)
32～38
シャンク径公差 (mm)
h7
コーティング種類
DLC

未確定：候補が120型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

特長
●摩擦係数が小さく、表面平滑性に優れており、アルミニウムなどが付着しにくい
●DLC膜の硬度は3,500～4,000HVと高く、耐摩耗性に優れている

効果
●高潤滑膜はアルミが凝着しにくい → 従来品では不可能なドライ加工が可能
●耐摩耗性被膜の表面を平滑化する → 切りくずカール半径が小

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

1. この切削条件は水溶性切削油剤を使用した場合です。
2. 切削油剤は加工点やドリル溝へ十分に供給してください。
3. 穴あけ深さが3Dcを超える場合にはステップ加工を行ってください。
ただし、被削材や加工条件により切りくず排出性が悪くなることがあります。その場合には所定の穴深さ以下であってもステップ送りをしてください。
4. ステップ送りは穴の上面まで戻してください。
5. ステップ量は0.5～1Dcを目安にしてください。小径は0.2～0.5Dcぐらいです。
6. コレットチャック、ミーリングチャックを使用ください。

適用被削材

低炭素鋼軟鋼 SS400,S10C 〜150HB	炭素鋼合金鋼 S45C,SCM440 〜225HB	プレハードン鋼高合金鋼 SUJ,NAK 〜275HB	調質鋼 SKD,SKH 30〜40HRC	焼入鋼 HardenedSteels 40〜50HRC	ステンレス鋼		耐熱合金 Ti/NiAlloys	鋳鉄 FC/FCD	アルミ合金銅合金 Al/Cu
低炭素鋼軟鋼 SS400,S10C 〜150HB	炭素鋼合金鋼 S45C,SCM440 〜225HB	プレハードン鋼高合金鋼 SUJ,NAK 〜275HB	調質鋼 SKD,SKH 30〜40HRC	焼入鋼 HardenedSteels 40〜50HRC	SUS304	SUS420	耐熱合金 Ti/NiAlloys	鋳鉄 FC/FCD	アルミ合金銅合金 Al/Cu
	×	×	×	×		×	×		◎

◎：最適 ×：不適無印：推奨しません

選定サポート情報

DLCMD/DLCDR/DLCHD
2DLCM/2DLCSC/SL2DLCSC/2DLCM-R/DLCSLTLS/2DLCR/NWEX/2DLCHE

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

最小発注数量

1	12	50	3	-0.01～0	1個
1.2	16	50	3	-0.01～0	1個
1.3	16	50	3	-0.01～0	1個
1.4	18	50	3	-0.01～0	1個
1.5	18	50	3	-0.01～0	1個
1.6	20	56	3	-0.01～0	1個
1.7	20	56	3	-0.01～0	1個
1.8	22	56	3	-0.01～0	1個
1.9	22	56	3	-0.01～0	1個
2	24	56	3	-0.01～0	1個
2.1	24	56	3	-0.01～0	1個
2.2	25	56	3	-0.01～0	1個
2.3	25	56	3	-0.01～0	1個
2.4	30	64	3	-0.01～0	1個
2.5	30	64	3	-0.01～0	1個
2.6	30	64	3	-0.01～0	1個
2.7	33	64	3	-0.01～0	1個
2.8	33	64	3	-0.01～0	1個
2.9	33	64	3	-0.01～0	1個
3	33	64	3	-0.01～0	1個
3.1	36	71	4	-0.012～0	1個
3.2	36	71	4	-0.012～0	1個
3.3	36	71	4	-0.012～0	1個
3.4	39	71	4	-0.012～0	1個
3.5	39	71	4	-0.012～0	1個
3.6	39	71	4	-0.012～0	1個
3.7	39	71	4	-0.012～0	1個
3.8	43	75	4	-0.012～0	1個
3.9	43	75	4	-0.012～0	1個
4	43	75	4	-0.012～0	1個
4.1	43	89	6	-0.012～0	1個
4.2	43	89	6	-0.012～0	1個
4.3	47	89	6	-0.012～0	1個
4.4	47	89	6	-0.012～0	1個
4.5	47	89	6	-0.012～0	1個
4.6	47	89	6	-0.012～0	1個
4.7	47	89	6	-0.012～0	1個
4.8	52	94	6	-0.012～0	1個
4.9	52	94	6	-0.012～0	1個
5	52	94	6	-0.012～0	1個
5.1	52	94	6	-0.012～0	1個
5.2	52	94	6	-0.012～0	1個
5.3	52	94	6	-0.012～0	1個
5.4	57	99	6	-0.012～0	1個
5.5	57	99	6	-0.012～0	1個
5.6	57	99	6	-0.012～0	1個
5.7	57	99	6	-0.012～0	1個
5.8	57	99	6	-0.012～0	1個
5.9	57	99	6	-0.012～0	1個
6	57	99	6	-0.012～0	1個
6.1	63	107	8	-0.015～0	1個
6.2	63	107	8	-0.015～0	1個
6.3	63	107	8	-0.015～0	1個
6.4	63	107	8	-0.015～0	1個
6.5	63	107	8	-0.015～0	1個
6.6	63	107	8	-0.015～0	1個
6.7	63	107	8	-0.015～0	1個
6.8	69	113	8	-0.015～0	1個
6.9	69	113	8	-0.015～0	1個
7	69	113	8	-0.015～0	1個

通常単価(税別) (税込単価)	通常出荷日

1,061円 ( 1,167円 )	3日目
689円 ( 758円 )	3日目
983円 ( 1,081円 )	3日目
689円 ( 758円 )	5日目
983円 ( 1,081円 )	在庫品1日目当日出荷可能
983円 ( 1,081円 )	1日目
880円 ( 968円 )	1日目
619円 ( 681円 )	5日目
619円 ( 681円 )	5日目
642円 ( 706円 )	3日目
721円 ( 793円 )	3日目
1,024円 ( 1,126円 )	在庫品1日目当日出荷可能
1,024円 ( 1,126円 )	3日目
721円 ( 793円 )	3日目
619円 ( 681円 )	3日目
689円 ( 758円 )	5日目
988円 ( 1,087円 )	1日目
988円 ( 1,087円 )	1日目
689円 ( 758円 )	5日目
807円 ( 888円 )	1日目
1,024円 ( 1,126円 )	1日目
1,024円 ( 1,126円 )	1日目
1,024円 ( 1,126円 )	1日目
746円 ( 821円 )	4日目
721円 ( 793円 )	5日目
862円 ( 948円 )	3日目
862円 ( 948円 )	5日目
782円 ( 860円 )	5日目
862円 ( 948円 )	5日目
782円 ( 860円 )	3日目
1,035円 ( 1,139円 )	5日目
943円 ( 1,037円 )	3日目
1,035円 ( 1,139円 )	3日目
1,470円 ( 1,617円 )	3日目
943円 ( 1,037円 )	5日目
1,218円 ( 1,340円 )	在庫品1日目当日出荷可能
1,218円 ( 1,340円 )	5日目
1,218円 ( 1,340円 )	5日目
1,218円 ( 1,340円 )	5日目
1,570円 ( 1,727円 )	1日目
1,570円 ( 1,727円 )	3日目
1,279円 ( 1,407円 )	5日目
1,420円 ( 1,562円 )	5日目
1,420円 ( 1,562円 )	5日目
1,800円 ( 1,980円 )	1日目
1,602円 ( 1,762円 )	5日目
1,602円 ( 1,762円 )	在庫品1日目当日出荷可能
1,602円 ( 1,762円 )	5日目
2,290円 ( 2,519円 )	3日目
2,080円 ( 2,288円 )	1日目
2,570円 ( 2,827円 )	3日目
1,805円 ( 1,986円 )	5日目
1,805円 ( 1,986円 )	1日目
1,805円 ( 1,986円 )	5日目
1,602円 ( 1,762円 )	3日目
1,826円 ( 2,009円 )	5日目
1,826円 ( 2,009円 )	5日目
2,600円 ( 2,860円 )	3日目
1,826円 ( 2,009円 )	5日目
1,786円 ( 1,965円 )	3日目

基本情報

基本情報

アルミ合金の高能率加工が可能なハイスドリル。
【特長】
・高硬度、低摩擦係数、耐摩耗性の特性を有するDLC（ダイヤモンドライクカーボン）コート採用。
・凝着が少なく、アルミ加工で発生しやすい切りくずつまりなどのトラブルを解消。
【用途】
・摩擦係数が小さく、アルミニウムが溶着しにくいため、アルミ合金の高能率加工が可能。

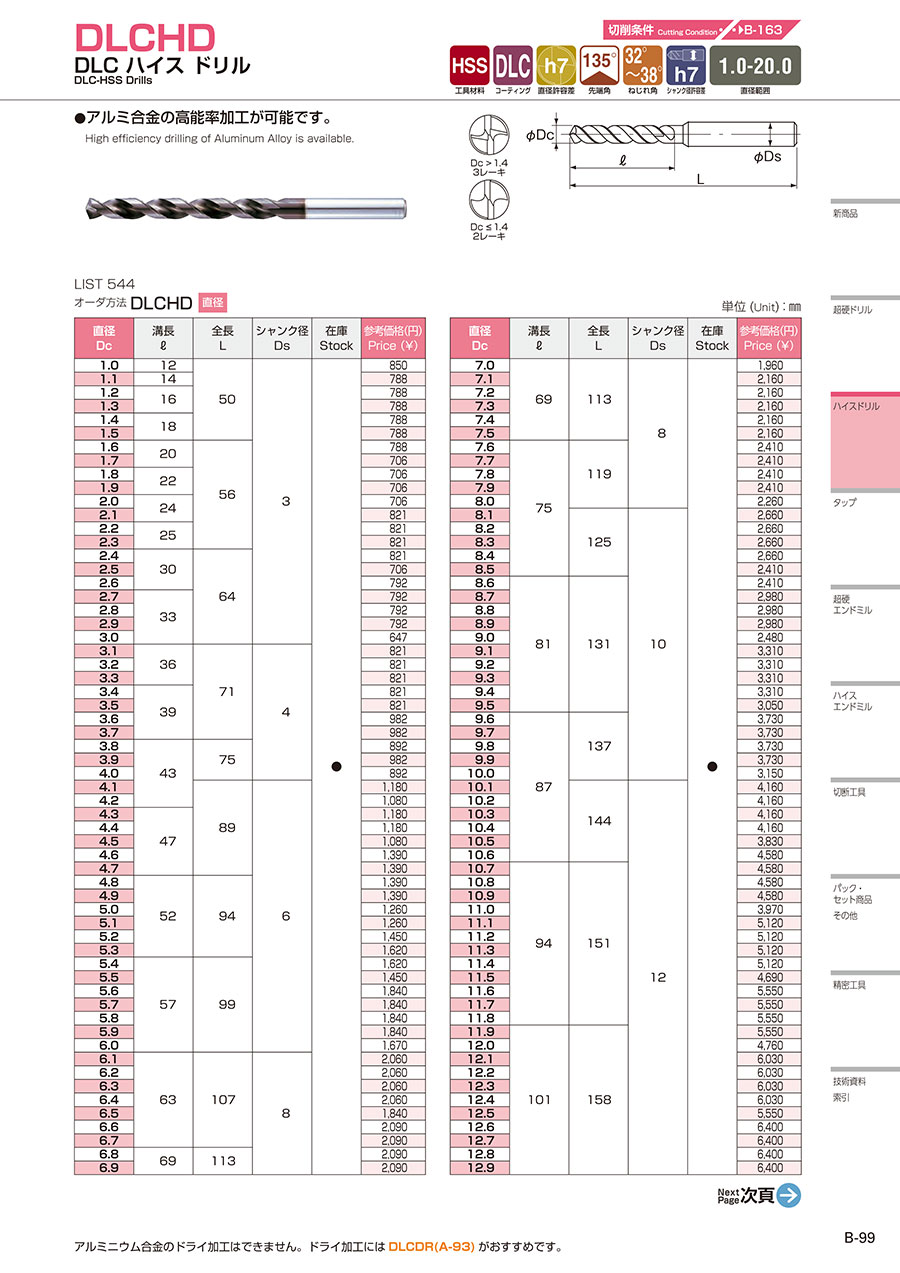

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ストライクドリル EZN5D形（5Dタイプ）
ダイジェット
ストライクドリル EZN8D形（8Dタイプ）
ダイジェット
ロールタップ下穴用ストライクドリル EZT3D形（3Dタイプ）外部給油式

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
