不二越

GSX MILL 2枚刃2.5D GSX2C-2.5D

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 2,250円～33,677円

税込単価: 2,475円～37,045円

コーナ強度に優れたギャッシュランドを採用した超硬スクエアエンドミル。【特長】・...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 溝 / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
2
コーナー形状
アタリ付き

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。
《再研磨サービスのご案内》
・ミスミ以外のメーカー品にも対応
・最短納期3日目出荷（再研磨のみ）・8日目出荷（再研磨＋再コート）
・ご利用手順、対応範囲・価格・納期などはこちらをご確認ください。

未確定：候補が70型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

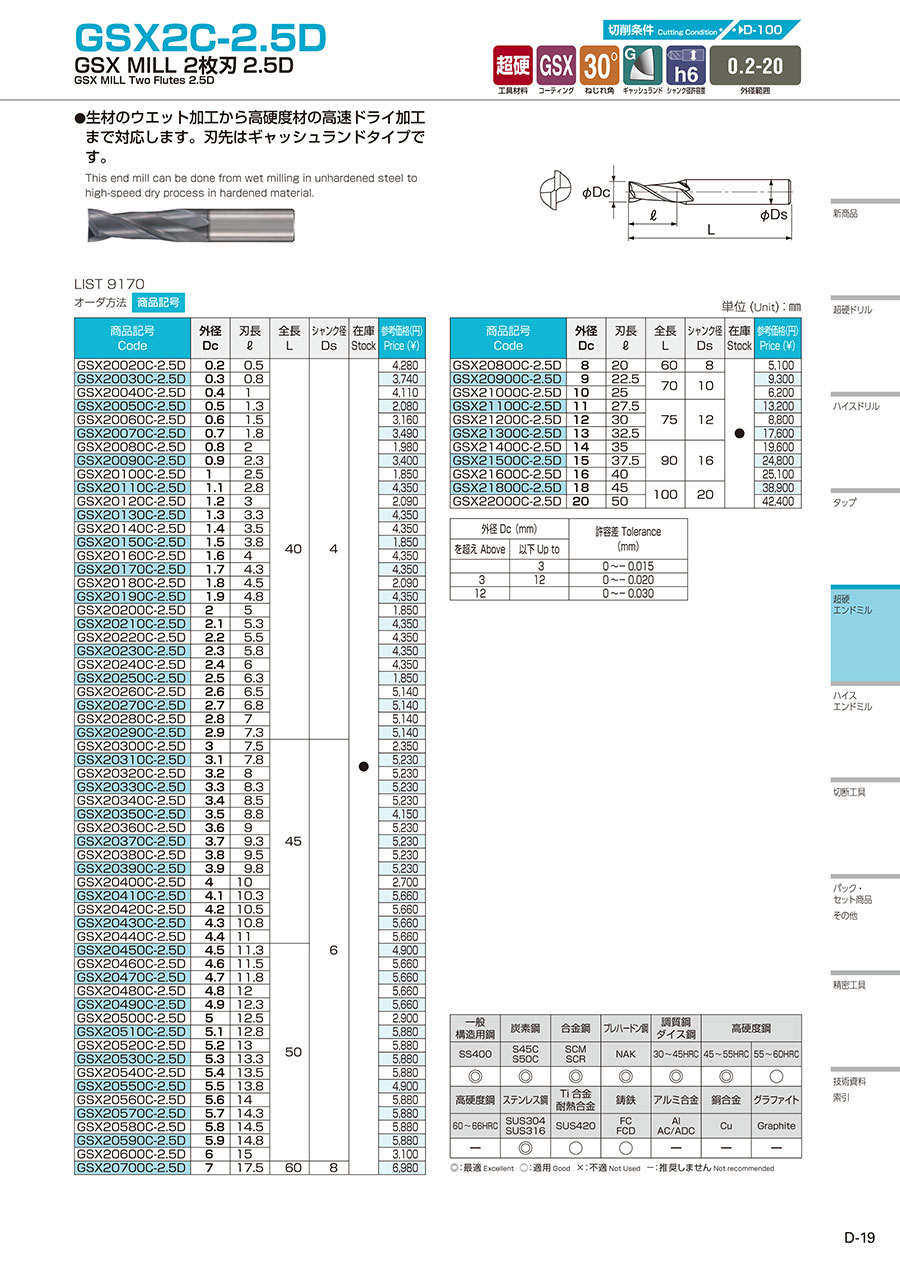

商品の詳細情報は、パンフレットでもご確認いただけます。
※画像をクリックしていただければ、パンフレットのPDFデータが閲覧可能です。

製品特長・仕様

製品の基本仕様・特長

生材のウェット加工から高硬度材の高速ドライ加工まで対応

高い抗折力と耐熱衝撃性に優れた微粒超硬合金の採用により生材のウェット加工での信頼性を向上

耐摩耗性、耐熱性を高めたGSXコートの採用により幅広い被削材での長寿命化

GSXコートはAl-Cr-Ti系複合多層膜
耐熱性と耐摩耗性を向上で高硬度材の高速ドライ加工に対応。切りくず離れにも優れる。

高硬度材を高速切削

炭素鋼のウェット溝加工

4枚刃で溝からポケット加工

工具材料／超硬合金を使用。

コーティング／GSX（AlCr系）コート品で耐熱性、耐摩耗性に優れている。

溝のねじれ角（30度）

ギャッシュランド／エンドミルのコーナがギャッシュランドを表す。

シャンク径許容差。

外径範囲。

性能・試験情報

極ショート刃で抜群の加工面精度

ギャッシュランドで抜群の耐チッピング性

GSX MILLスロットは穴から溝へ連続加工

外形図

外形（mm）		許容差（mm）
を超え	以下	許容差（mm）
-	3	0～0.015
3	12	0～0.02
12	-	0～0.03

シャンク径許容差：h6 ねじれ角：30°

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

-	被削材		一般構造用鋼 SS		炭素鋼 S-C 鋳鉄 FC-		合金鋼 SCM 調質鋼 NAK,HPM		調質鋼焼入鋼		焼入鋼		ステンレス鋼 SUS304,SUS316		耐熱合金チタン合金
-	被削材		-		150～250HB		25～35HRC		35～45HRC		45～55HRC		-		-
-	外径（mm）		回転数（min^-1）	送り速度（mm/ min）	回転数（min^-1）	送り速度（mm/ min）	回転数（min^-1）	送り速度（mm/ min）	回転数（min^-1）	送り速度（mm/ min）	回転数（min^-1）	送り速度（mm/ min）	回転数（min^-1）	送り速度（mm/ min）	回転数（min^-1）	送り速度（mm/ min）
側面加工	1		14,000	150	14,000	150	13,000	110	8,900	60	6,400	38	8,000	43	6,400	30
	2		8,000	210	8,000	210	7,700	170	5,300	85	3,800	50	4,600	60	3,800	43
	4		4,600	280	4,600	280	4,300	210	2,900	100	2,100	65	2,600	75	2,100	44
	6		3,400	340	3,400	340	3,100	260	2,200	130	1,600	85	2,000	95	1,600	70
	8		2,600	340	2,600	340	2,400	260	1,600	130	1,200	85	1,400	95	1,200	70
	10		2,000	340	2,000	340	1,900	260	1,300	130	940	85	1,100	95	940	70
	12		1,700	340	1,700	340	1,600	260	1,100	130	810	85	940	95	810	70
	16		1,300	280	1,300	280	1,200	210	800	100	600	65	720	75	600	50
	20		1,000	240	1,000	240	940	190	640	95	470	55	550	64	470	47
	切込み量	a_p	2.5Dc								2Dc
	切込み量	a_e	0.02Dc								0.01Dc
溝加工	1		14,000	100	14,000	130	13,000	95	8,900	50	6,400	30	8,000	26	3,200	9
	2		8,100	140	8,100	170	7,700	120	5,300	70	3,800	43	4,600	34	1,900	13
	4		4,600	190	4,600	230	4,300	160	2,900	95	2,100	55	2,600	43	1,050	17
	6		3,400	230	3,400	280	3,100	205	2,200	100	1,600	70	1,900	50	800	22
	8		2,600	230	2,600	280	2,400	205	1,600	100	1,200	70	1,400	50	600	22
	10		2,000	230	2,000	280	1,900	205	1,300	100	940	70	1,100	50	450	22
	12		1,700	230	1,700	280	1,600	205	1,100	100	770	70	940	50	380	22
	16		1,300	180	1,300	230	1,200	160	800	95	600	50	730	43	300	17
	20		1,000	150	1,000	200	940	145	640	80	480	47	550	34	240	13
	切込み量	a_p	0.1Dc		0.2Dc						0.05Dc		0.1Dc

切削条件時の注意

側面加工の場合

溝加工の場合
※Dc: エンドミル外径

【使用上の注意】
1）安定した加工を行うためには、剛性のある精度の高い機械・ホルダーをご使用ください。
2）ドライ加工の場合はエアーブローを使用してください。
3）ステンレス鋼、耐熱合金、チタン合金を加工する場合はウェットで加工してください。
4）びびりが発生する場合は、上表の回転数と送り速度を同じ割合で下げるか、切り込み量を下げてご使用ください。

適用被削材

一般構造用鋼	炭素鋼	合金鋼	プレハードン鋼	調質鋼ダイス鋼	高硬度鋼			ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミ合金	銅合金	グラファイト
SS400	S45C S55C	SCM SCR	NAK	30～45HRC	45～55HRC	55～60HRC	60～65HRC	SUS304 SUS316	-	FCD FC	AC／ADC	Cu	Graphite
◎	◎	◎	◎	◎	◎	○	-	◎	○	○	-	-	-

◎：最適、○：適用、×：不適、-：推奨しません

選定サポート情報

シリーズ構成表

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

コーティング詳細

最小発注数量

メーカー標準品	0.2	0.5	4	40	-	1個
メーカー標準品	0.3	0.8	4	40	-	1個
メーカー標準品	0.4	1	4	40	-	1個
メーカー標準品	0.5	1.3	4	40	-	1個
メーカー標準品	0.6	1.5	4	40	-	1個
メーカー標準品	0.7	1.8	4	40	-	1個
メーカー標準品	0.8	2	4	40	-	1個
メーカー標準品	0.9	2.3	4	40	-	1個
メーカー標準品	1.1	2.8	4	40	-	1個
メーカー標準品	1.2	3	4	40	-	1個
メーカー標準品	1.3	3.3	4	40	-	1個
メーカー標準品	1.4	3.5	4	40	-	1個
メーカー標準品	1.5	3.8	4	40	-	1個
メーカー標準品	1.6	4	4	40	-	1個
メーカー標準品	1.7	4.3	4	40	-	1個
メーカー標準品	1.8	4.5	4	40	-	1個
メーカー標準品	1.9	4.8	4	40	-	1個
メーカー標準品	2	5	4	40	-	1個
メーカー標準品	2.1	5.3	4	40	-	1個
メーカー標準品	2.2	5.5	4	40	-	1個
メーカー標準品	2.3	5.8	4	40	-	1個
メーカー標準品	2.4	6	4	40	-	1個
メーカー標準品	2.5	6.3	4	40	-	1個
メーカー標準品	2.6	6.5	4	40	-	1個
メーカー標準品	2.7	6.8	4	40	-	1個
メーカー標準品	2.8	7	4	40	-	1個
メーカー標準品	2.9	7.3	4	40	-	1個
メーカー標準品	3	7.5	6	45	-	1個
メーカー標準品	3.1	7.8	6	45	-	1個
メーカー標準品	3.2	8	6	45	-	1個
メーカー標準品	3.3	8.3	6	45	-	1個
メーカー標準品	3.4	8.5	6	45	-	1個
メーカー標準品	3.5	8.8	6	45	-	1個
メーカー標準品	3.6	9	6	45	-	1個
メーカー標準品	3.7	9.3	6	45	-	1個
メーカー標準品	3.8	9.5	6	45	-	1個
メーカー標準品	3.9	9.8	6	45	-	1個
メーカー標準品	4	10	6	45	-	1個
メーカー標準品	4.1	10.3	6	45	-	1個
メーカー標準品	4.2	10.5	6	45	-	1個
メーカー標準品	4.3	10.8	6	45	-	1個
メーカー標準品	4.4	11	6	45	-	1個
メーカー標準品	4.5	11.3	6	50	-	1個
メーカー標準品	4.6	11.5	6	50	-	1個
メーカー標準品	4.7	11.8	6	50	-	1個
メーカー標準品	4.8	12	6	50	-	1個
メーカー標準品	4.9	12.3	6	50	-	1個
メーカー標準品	5	12.5	6	50	-	1個
メーカー標準品	5.1	12.8	6	50	-	1個
メーカー標準品	5.2	13	6	50	-	1個
メーカー標準品	5.3	13.3	6	50	-	1個
メーカー標準品	5.4	13.5	6	50	-	1個
メーカー標準品	5.5	13.8	6	50	-	1個
メーカー標準品	5.6	14	6	50	-	1個
メーカー標準品	5.7	14.3	6	50	-	1個
メーカー標準品	5.8	14.5	6	50	-	1個
メーカー標準品	5.9	14.8	6	50	-	1個
メーカー標準品	6	15	6	50	-	1個
メーカー標準品	7	17.5	8	60	-	1個
メーカー標準品	8	20	8	60	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,334円 ( 4,767円 )	3日目
3,835円 ( 4,219円 )	3日目
4,160円 ( 4,576円 )	1日目
2,520円 ( 2,772円 )	1日目
3,402円 ( 3,742円 )	3日目
3,603円 ( 3,963円 )	3日目
2,400円 ( 2,640円 )	1日目
3,555円 ( 3,911円 )	3日目
4,401円 ( 4,841円 )	3日目
2,540円 ( 2,794円 )	1日目
4,401円 ( 4,841円 )	1日目
4,401円 ( 4,841円 )	1日目
2,250円 ( 2,475円 )	1日目
4,401円 ( 4,841円 )	3日目
4,401円 ( 4,841円 )	3日目
2,540円 ( 2,794円 )	1日目
4,401円 ( 4,841円 )	3日目
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能
4,401円 ( 4,841円 )	1日目
4,401円 ( 4,841円 )	3日目
4,401円 ( 4,841円 )	1日目
4,401円 ( 4,841円 )	1日目
2,250円 ( 2,475円 )	1日目
5,193円 ( 5,712円 )	1日目
5,193円 ( 5,712円 )	3日目
5,193円 ( 5,712円 )	1日目
5,191円 ( 5,710円 )	3日目
2,860円 ( 3,146円 )	1日目
5,285円 ( 5,814円 )	3日目
5,285円 ( 5,814円 )	3日目
5,285円 ( 5,814円 )	在庫品1日目当日出荷可能
5,285円 ( 5,814円 )	1日目
4,200円 ( 4,620円 )	1日目
5,285円 ( 5,814円 )	1日目
5,285円 ( 5,814円 )	3日目
5,285円 ( 5,814円 )	3日目
5,285円 ( 5,814円 )	3日目
3,206円 ( 3,527円 )	1日目
5,725円 ( 6,298円 )	1日目
5,725円 ( 6,298円 )	1日目
5,725円 ( 6,298円 )	3日目
5,725円 ( 6,298円 )	1日目
4,951円 ( 5,446円 )	3日目
5,725円 ( 6,298円 )	3日目
5,725円 ( 6,298円 )	3日目
5,725円 ( 6,298円 )	1日目
5,725円 ( 6,298円 )	3日目
3,249円 ( 3,574円 )	1日目
5,943円 ( 6,537円 )	1日目
5,943円 ( 6,537円 )	1日目
5,943円 ( 6,537円 )	3日目
5,943円 ( 6,537円 )	3日目
4,244円 ( 4,668円 )	4日目
5,943円 ( 6,537円 )	3日目
5,943円 ( 6,537円 )	3日目
5,943円 ( 6,537円 )	3日目
5,943円 ( 6,537円 )	3日目
3,369円 ( 3,706円 )	1日目
7,051円 ( 7,756円 )	3日目
5,151円 ( 5,666円 )	1日目

基本情報

基本情報

コーナ強度に優れたギャッシュランドを採用した超硬スクエアエンドミル。
【特長】
・高い抗折力と対熱衝撃性に優れた微粒超硬合金の採用で生材でのウエット加工が向上した切削工具。
・耐摩耗性、耐熱性を高めたGSXコートにより幅広い被削材で、長寿命化で長く使用できる。
・極ショート刃長で抜群の加工面精度、底刃ギャッシュランドで強度と底面の面粗さを大幅にUP。
・刃先はギャッシュランドタイプです。
【用途】
・生材のウエット加工から高硬度材の高速ドライ加工まで対応します。

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。
《再研磨サービスのご案内》
・ミスミ以外のメーカー品にも対応
・最短納期3日目出荷（再研磨のみ）・8日目出荷（再研磨＋再コート）
・ご利用手順、対応範囲・価格・納期などはこちらをご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ワンカット70エンドミル SEHS形（スクエアタイプ・ショート刃長）
ダイジェット
ワンカット70エンドミル SEHH形（スクエアタイプ・レギュラ刃長）
オーエスジー
AE-TL-N　非鉄用DLC超硬スクエアエンドミルロング形

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
