DLCミルロングシャープコーナ2枚刃 SL2DLCSC
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,702円～43,697円
- 税込単価
- 7,372円～48,067円
アルミ合金の高速ウエット加工とドライ加工が可能な超硬スクエアエンドミル。【特長...
詳細情報を確認する- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 傾斜切り込み
- 工具材質
- 超硬
- 被削材
- アルミ / 銅
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 非鉄用（DLC）
- 刃数 (枚)
- 2
- コーナー形状
- ピンカド
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
工具材料／超硬合金を使用。
コーティング／DLC コート品でアルミ合金に対して優れた耐溶着性を示しドライ加工が可能。
ねじれ角。
シャープコーナ／エンドミルのコーナがシャープコーナを表す。
シャンク径許容差。
外径範囲。
・低摩擦係数のDCLコートと低心厚、強ねじれ、高すくい角により凝着が少なく、優れた切りくず排出性を実現
性能・試験情報
・A5052材のドライ加工
エンドミル：10mm
切削速度：314m/min
送り速度：1,000mm/min
被削材：A5052
切削油剤：エアブロー
切り込み：ap＝15mm ae=2.5mm
・A5052、AC4A材のウェット加工による加工面粗さの比較
エンドミル：10mm
切削速度：314m/min
送り速度：1,000mm/min
被削材：A5052、AC4A
切削油剤：水溶性
切削長さ：11m
・摩耗の比較 ADC12
エンドミル：9mm
切削速度：572m/min
送り速度：6,000mm/min
被削材：ADC12
切削油剤：DLCミルラジアス、ドライ、無処理超硬、水溶性
切削長さ：40m
ドライでもウェットと同等の摩耗量
・加工面粗さの比較A5052
エンドミル：9mm
粗加工
切削速度：286m/min
送り速度：500mm/min
仕上げ加工
切削速度：286m/min
送り速度：3,000mm/min
被削材：A5052
切削油剤：DLCミルラジアス、エアブロー、無処理超硬、水溶性
切削長さ：40m
ドライでもウェットと同等の加工面粗さ
外形図
先端部
| 外径（mm）Dc | 許容差（mm） Tolerance | |
|---|---|---|
| を超え Above | 以下 Up to | |
| - | 3 | -0.014～-0.028 |
| 3 | 6 | -0.020～-0.038 |
| 6 | 10 | -0.025～-0.047 |
| 10 | - | -0.032～-0.059 |
外径（mm）Dcの許容差（mm）
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
切削条件時の注意
側面加工の場合
溝加工の場合
Dc：エンドミル外径
1. 使用機械の最高回転数が上表に達しない場合は、最高回転数でご使用ください。その場合、送り速度も同じ比率で下げてください。
2. ウェット加工の場合は、上表の送り速度を1.25倍にしてください。
3. 溝加工の場合は回転数を70%、送り速度を25%にしてください。
4. ドライ加工の場合はエアブローを推奨します。
適用被削材
| 一般 構造用 鋼 | 炭 素 鋼 | 合 金 鋼 | プレハードン 鋼 | 調質鋼 ダイス鋼 | 高硬度鋼 | 高硬度鋼 | ステンレス鋼 | Ti合金 耐熱 合金 | 鋳鉄 | アルミ 合金 | 銅 合 金 | グラファイト |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SS400 | S45C S50C | SCM SCR | NAK | 30～45HRC | 45～55HRC | 55～60HRC | SUS304 SUS316 | SUS420 | FCD FC | AC／ADC | Cu | Graphite |
| - | - | - | - | - | - | - | - | - | - | ◎ | ○ | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,702円 ( 7,372円 ) | 在庫品1日目当日出荷可能 |
6,995円 ( 7,695円 ) | 1日目 |
6,995円 ( 7,695円 ) | 1日目 |
8,335円 ( 9,169円 ) | 1日目 |
8,335円 ( 9,169円 ) | 在庫品1日目当日出荷可能 |
9,077円 ( 9,985円 ) | 1日目 |
8,062円 ( 8,868円 ) | 1日目 |
8,841円 ( 9,725円 ) | 1日目 |
11,172円 ( 12,289円 ) | 1日目 |
12,021円 ( 13,223円 ) | 1日目 |
14,001円 ( 15,401円 ) | 1日目 |
14,710円 ( 16,181円 ) | 1日目 |
30,265円 ( 33,292円 ) | 3日目 |
43,697円 ( 48,067円 ) | 3日目 |
詳細情報
基本情報
アルミ合金の高速ウエット加工とドライ加工が可能な超硬スクエアエンドミル。
【特長】
・アルミニウム合金のウエット＆ドライ加工に対応。
・DLCコートと切りくず排出に優れた形状でドライ加工を実現。
・ドライでもウエットと同等の高品位加工が可能。
【用途】
・深い溝や深い位置の溝加工及び幅の広い側面加工に適しているアルミ用エンドミルです。
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。

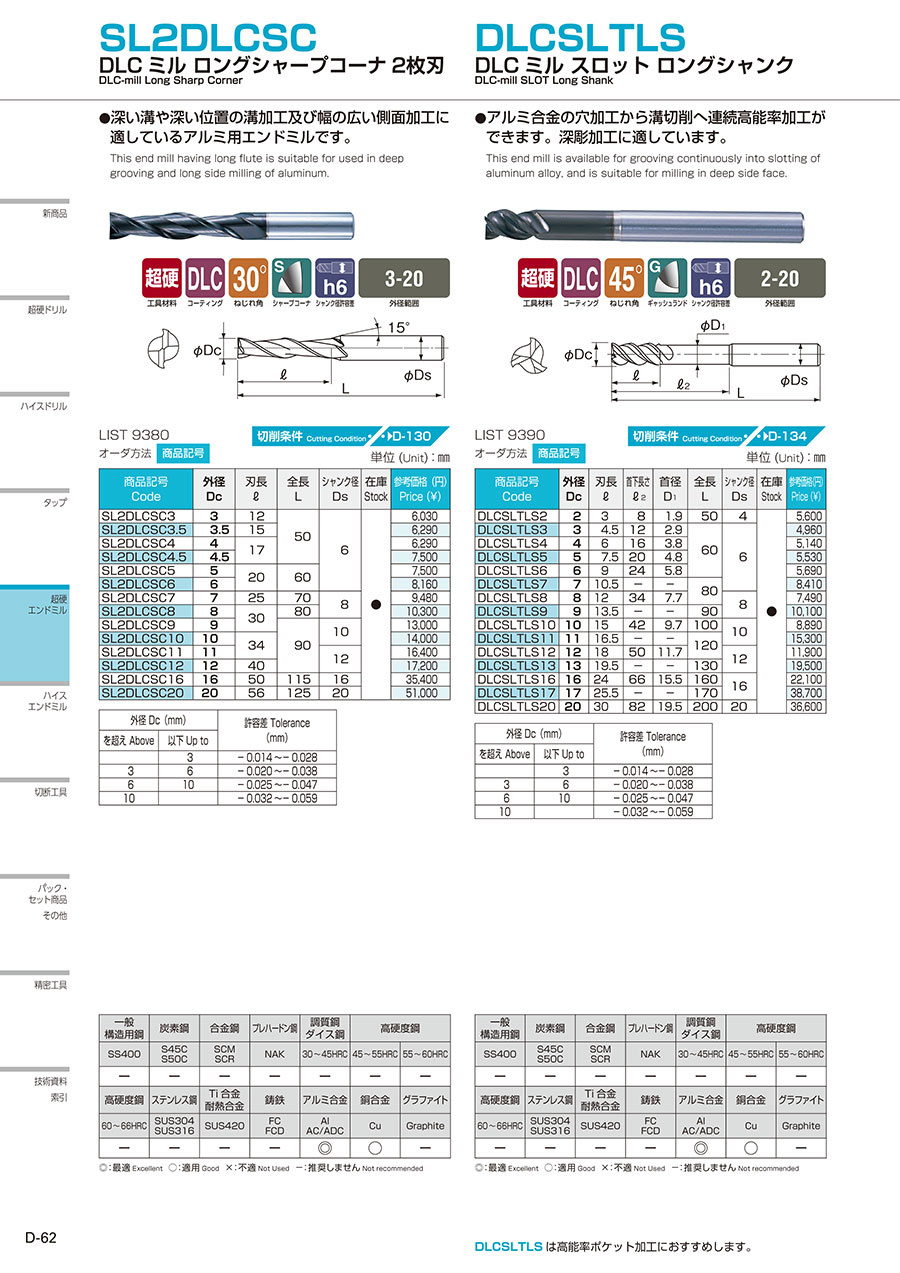

カタログ
