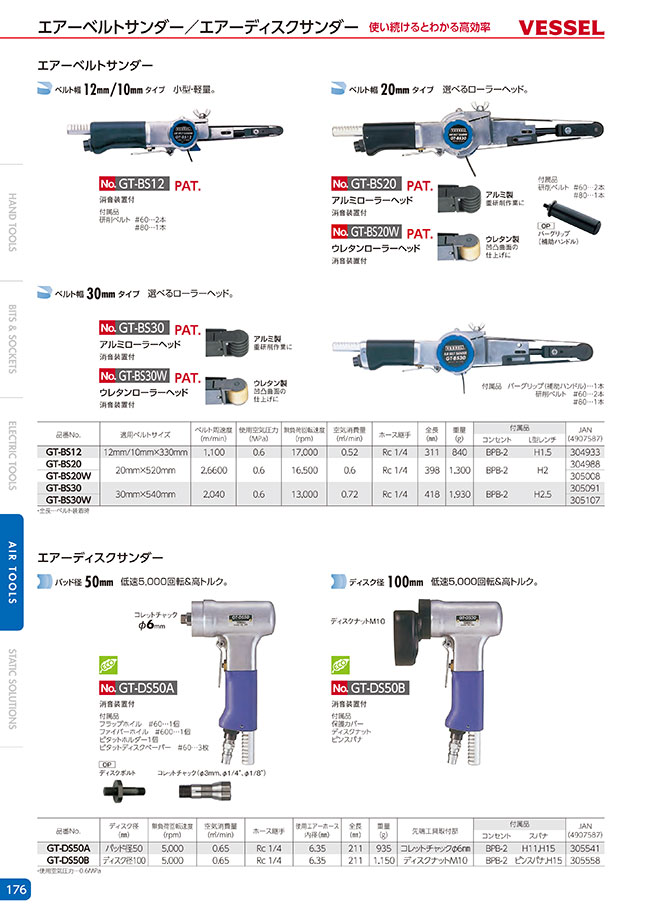

エアーベルトサンダー GT-BS20
エアーベルトサンダー GTBS20
- アーム調整角度90°。
- ベルト交換ワンタッチ。
- 消音装置付。
使用例
| 品番No. | 全長 mm | 重量 g |
|---|---|---|
| GT-BS20 アルミローラーヘッド | 398 | 1300 |
適用ベルトサイズ：20mm×520mm ベルト周速度：2,500rpm 無負荷回転速度：16,000rpm
空気消費量：0.6m3/min
付属品：コンセント BPB-2 スパナ H2 バーグリップ（補助ハンドル）1本 研削ベルト#60/2本 #80/1本
GTBS20型分解図
| 部品 番号 | 部品名称 | サイズ | 1台分 個数 |
|---|---|---|---|
| 1 | ローラーヘッドセット(アルミ) | 1 | |
| ② | トラッキングロックボルト | M4×14優先(1に内蔵) | (1) |
| 3 | ローラーアジャストピス | M5×20 | 1 |
| 4 | ガイドスプリング | 1 | |
| 5 | アームジャフト | 1 | |
| 6 | ペーパーガイド | 1 | |
| 7 | ペーパーガイドピン | SP3×6 | 1 |
| 8 | ペーパーガイド止ピス | M5×10 | 1 |
| 9 | アンダーガイド | 1 | |
| 10 | アンダーガイドワッシャー | SPW-5 | 1 |
| 11 | アンダーガイド止ボルト | M5×12 | 1 |
| 12 | テンションスプリング | 1 | |
| 13 | アームピン | 1 | |
| 14 | アームロックボルト | M6×25 | 1 |
| 15 | アーム | 1 | |
| 16 | ロックピン | 1 | |
| 17 | ロックレバー | 1 | |
| 18 | ロックスプリングピン | SP2×5 | 1 |
| 19 | ロックスプリング | 1 | |
| 20 | ロックカバー | 1 | |
| 21 | ロックカバー止ピス | M4×12 | 2 |
| 22 | ペーバーカバー | 1 | |
| 23 | ペーバーカバーワッシヤー | WW-5 | 1 |
| 24 | ペーバーカバープッシュ | 1 | |
| 25 | ペーバーカバー止ピス | M4×10 | 1 |
| 26 | ダストカバー | 1 | |
| 27 | プーリーナット | 1 | |
| 28 | スピンドルプーリー | 1 | |
| 29 | フレーム | 1 | |
| 30 | フレームOリング | S36 | 1 |
| ㉛ | ペアリング | 6900ZZ(32に内蔵) | (1) |
| 32 | エンドプレート(前)(B.B.付) | 1 | |
| 33 | プッシュ | 1 | |
| 34 | ローター | 1 | |
| 35 | ローター羽根 | 4 | |
| 36 | キー | 1 | |
| 37 | シリンダー | 1 | |
| 38 | エンドプレート(後)(B.B.付) | 1 | |
| ㊴ | ペアリング | 626ZZ(38に内蔵) | (1) |
| 40 | セットナットOリング | S34 | 1 |
| 41 | セットナット | 1 | |
| 42 | レバー | 1 | |
| 43 | レバーピン | SP3×24 | 1 |
| 44 | スロットルパルプスプリング | 1 | |
| 45 | スロットルパルプ | 1 | |
| 46 | スロットルパルプOリング | S5 | 1 |
| 47 | パルプOプッシュ | 1 | |
| 48 | パルプOリング | S10 | 1 |
| 49 | パルププッシュOリング | S11.2 | 1 |
| 50 | サイレンサーケース止ノッタピン | SP2×25 | 1 |
| 51 | サイレンササーフィルター | 1 | |
| 52 | サイレンサーケースOリング | S14 | 1 |
| 53 | サイレンサーケース | 1 | |
| 54 | インレットプッシュOリング | S12.5 | 1 |
| 55 | インレットプッシュ | 1 | |
| オプション部品 | |||
| 60 | バークリップ | 1 | |
| 61 | ローラーヘッドセット(ウレタン) | 1 | |
- ※ 〇印はセット部品のため、注意。
GTBS20の仕様・寸法情報
商品タイプ
本体
ベルト寸法（幅）(mm)
20
ベルト寸法（長さ）(mm)
520
全長(mm)
398
使用空気圧力(MPa)
0.6
無負荷回転数(rpm)
16000
ベルト速度(m/min)
2500
空気消費量(m³/min)
0.6
排気
後方
材質
アルミ製
用途
重研削作業
JANコード
4907587304988
トラスココード
253-7109
ホース継手
Rc 1/4
重量(g)
1300
付属品
コンセント(BPB-2) L型レンチ(H2)
絞り込み条件
タイプ
- GTBS20
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
研磨作業用エアーツール。
【特長】
・ベルト幅20mm用
・ベルト交換が簡単、アームを締めると自動でロック
・アームの上面・下面・先端の三面で研削可能
・アーム調整角度90度。蝶ネジ1本の調整で角度を変更
・切削粉の飛散を防ぐダストカバー付き
【用途】
・アルミダイカスト、鋳造品バリ取り、自動車鈑金作業、サビ取り、溶接バリ、スパッター除去に
