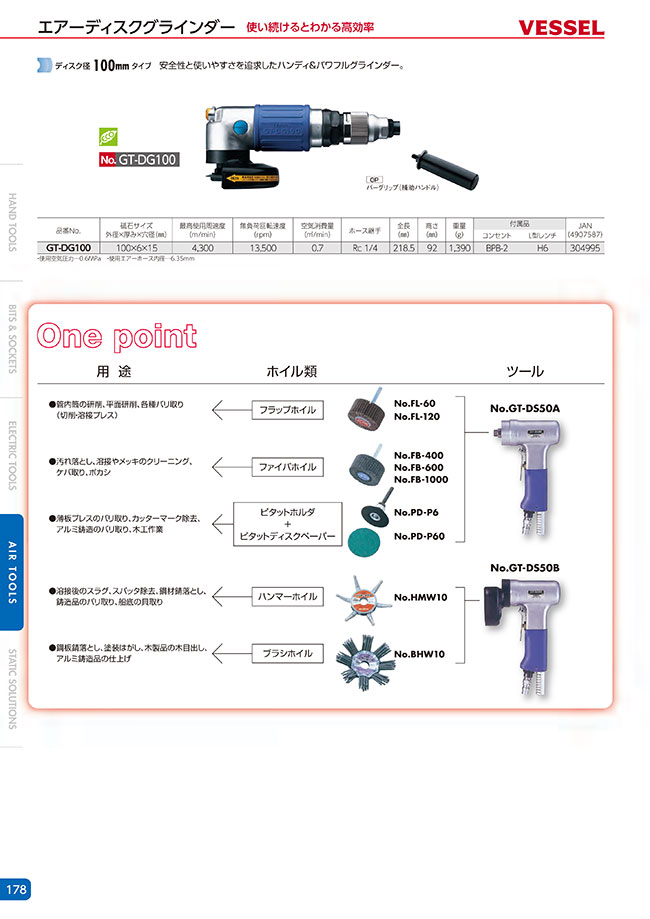

エアーディスクグラインダー GT-DG100
エアーディスクグラインダー GTDG100
- 安全ガバナ内蔵（調速機構）。
- 金属研削・研磨、下地仕上げ、研磨ビード取り、バリ取り、錆取り、金属丸棒・薄板などの切断、塗装はがし、仕上げ研磨などに。
砥石サイズ：外径100×厚み6×穴径15mm
最高使用速度：4,300m/min 無負荷回転速度：13.500rpm
空気消費量：0.7m3/min
付属品：コンセント BPB-2 スパナH6
| 全長 mm | 高さ mm | 重量 g |
|---|---|---|
| 218.5 | 92 | 1390 |
GTDG100分解図
| 部品 番号 | 部品名称 | サイズ | 1台分 個数 |
|---|---|---|---|
| 1 | ディスクカバー | 1 | |
| 2 | ディスクカバーボルト | M6×20 | 1 |
| 3 | ディスクカバーワッシャー | SPW-6 | 1 |
| 4 | ディスクカバーナット | M6 | 1 |
| 5 | フランジボルト | 1 | |
| 6 | フランジナット | 1 | |
| 7 | フランジプッシュ | 1 | |
| 8 | セットナット | 1 | |
| 9 | コーナースピンドル | 1 | |
| 10 | フランジキー | 1 | |
| 11 | ギヤーキー | 1 | |
| 12 | ロックキー | 1 | |
| 13 | ペアリング | 6202ZZ | 1 |
| 14 | スピンドルギヤー | 1 | |
| 15 | ニードルペアリング | NK8/12 | 1 |
| 16 | ロックプッシュ | 1 | |
| 17 | バーキャップ | 1 | |
| 18 | フレーム | 1 | |
| 19 | ロックレバーノックピン | SP1.5×12 | 1 |
| 20 | ロックレバー | 1 | |
| 21 | ロックスプリング | 1 | |
| 22 | ガイドプッシュ | 1 | |
| 23 | ロックピン | 1 | |
| 24 | フレームキャップ | 1 | |
| 25 | サイレンサープレート | 1 | |
| 26 | サイレンサーフィルター | 1 | |
| 27 | サイレンサーカバー | 1 | |
| 28 | サイレンサーカバー止ピス | M3×8 | 4 |
| 29 | シュジクギヤー | 1 | |
| ㉚ | ペアリング | 609ZZ(31,37に内蔵) | (2) |
| 31 | エントプレート(前)(B.B.付) | 1 | |
| 32 | ローターキー | 1 | |
| 33 | ローター | 1 | |
| 34 | ローター羽根 | 4 | |
| 35 | シリンダー(K.P.付) | 1 | |
| ㊱ | シリンダーノックピン | SP2×8(35に内蔵) | (1) |
| 37 | エンドプレート(後)(B.B.付) | 1 | |
| 38 | アジャストナット | 2 | |
| 39 | アジャストスプリング | 1 | |
| 40 | ガバナプッシュ | 1 | |
| 41 | カバナボール | 3/16" | 5 |
| 42 | カバナケース | 1 | |
| 43 | アジャストピス | M3×30 | 1 |
| 44 | カバナOリング | S30 | 1 |
| 45 | カバナフレーム | 1 | |
| 46 | スロットル | 1 | |
| 47 | スリープ止ノックピン | SP2.5×5 | 1 |
| 48 | スリープ止ボール | 3/32" | 1 |
| 49 | スリープ止スプリング | 1 | |
| 50 | スロットルパルプ | 1 | |
| 51 | アジャストダイヤルスプリング | 1 | |
| 52 | アジャストダイヤル | 1 | |
| 53 | フレームスプリング | 1 | |
| 54 | スリープOリング | S26 | 1 |
| 55 | アジャストダイヤルスリープ | 1 | |
| 56 | インレットプッシュOリング | S12.5 | 1 |
| 57 | インレットプッシュ | 1 | |
| オプション部品 | |||
| 61 | バークリップ | 1 | |
| 62 | アダブター | 1 | |
- ※ 〇印はセット部品のため、注意。
GTDG100の仕様・寸法情報
適応砥石寸法（外径）(mm)
100
無負荷回転数(rpm)
13500
空気消費量(m³/min)
0.7
使用空気圧力(MPa)
0.6
適応砥石寸法（厚み）(mm)
6
適応砥石寸法（内径）(mm)
15
排気方向
側方
全長(mm)
205
本体・関連商品
本体
トラスココード
253-7362
高さ(mm)
92
ホース継手
Rc 1/4
重量(g)
1390
付属品
コンセント(BPB-2) L型レンチ(H6)
絞り込み条件
タイプ
- GTDG100
出荷日
- すべて
- 1日以内
詳細情報
基本情報
エアーディスクグラインダー。
【特長】
・ディスク径100mm
・安全性と使いやすさを追求したハンディ＆パワフルグラインダー
【用途】
・金属研削・研磨
・下地仕上げ、研磨ビードバリ取り、錆取り、金属丸棒、薄板などの切断、塗装はがし、仕上げ研磨などに
類似品類似品をすべて見る
商品担当おすすめ
エアーディスクグラインダー GT-DG100の型番GTDG100のページです。
型番GTDG100に関する仕様情報を記載しております。
エアーディスクグラインダー GT-DG100のレビュー
パネルのカットや面取りにも
5
5.02019/09/28
板金パネルのカットから仕上げ、Rつけ、面取りなど多用途出来ています。
扱いやすく、グリップも握りやすい感じで気に入ってま...もっと読む
0人が参考にしています。
