ベッセル

エアードライバー衝撃式 GT-PLH2

通常単価(税別): 31,445円

税込単価: 34,590円

通常出荷日：1日目

小型・軽量。組立工場の普及モデル。【特長】・ハイパワー機種・安定した締めつけトルク。低振動・低騒音・高...

能力ねじ寸法 (mm)
5～6
チャック方式
ビットスリーブ式
ビット差込口 (mm)
6.35
使用空気圧力 (MPa)
0.6
最大締付トルク (N・m)
40.5
無負荷回転数 (rpm)
8500
空気消費量 (m³/min)
0.3
排気
上方
全長 (mm)
213
トラスココード
152-6391
JANコード
4907587301673
能力（普通ネジ） (mm)
5.0～6.0
能力（タッピングネジ） (mm)
4.0～4.5
能力（木ネジ） (mm)
3.6～4.1
能力（ボルト） (mm)
5.0～6.0
ホース継手
Rc 1/4
重量 (g)
925
付属品
ビット(A14 (+)2×65G) コンセント(BPB-2)

GTPLH2

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

エアードライバー No.GT-PLH2

品番No.	能力(mm)				無負荷回転速度 (rpm)	空気消費量 (m³/min)	ホース継手	全長 (mm)	重量 (g)	付属品
品番No.	普通ネジ	タッピングネジ	木ネジ	ボルト	無負荷回転速度 (rpm)	空気消費量 (m³/min)	ホース継手	全長 (mm)	重量 (g)	ビット	コンセント
GT-PLHⅡ	5.0～6.0	4.0～4.5	3.6～4.1	5.0～6.0	8,500	0.3	Rc1/4	213	925	A14(+)2×65G	BPB-2

使用空気圧力:0.6MPa。
使用エアーホース内径:6.35mm。
全長、重量:付属品、ハンガーは含みません。
能力は参考目安表示、使用条件、状況によって変わります。

注意事項
ご使用前には製品の取扱説明、注意事項を必ずお読みいただき、十分理解するまで製品の操作、先端工具の交換などは行わないでください。

GT-PLH2分解図

分解図

部品番号	部品名称	サイズ	1台分個数	部品番号	部品名称	サイズ	1台分個数	部品番号	部品名称	サイズ	1台分個数
1	ハンマーケース		1	⑲	ペアリング	6900ZZ(20に内蔵)	(1)	37	左右切替レバー		1
②	ハンマーケースプッシュ	(1に内蔵)	(1)	20	エンドプレート(前)(B.B.付)		1	38	左右切替レバー止ノックピン	SP2×20	1
3	ハンマーケースOリング	S40	1	㉑	エンドプレートノックピン	SP2×5(20に内蔵)	(1)	39	左右切替レバーストッバーピン	SP2×5	1
4	スラストワッシャー		1	22	シリンダー(K.P.付)		1	40	左右切替レバー止ボール	1/8"	1
5	アンビルプッシュ		1	㉓	シリンダーノックピン(前)	SP2×8(22に内蔵)	(1)	41	左右切替レバースプリング		1
6	アンビル		1	㉔	シリンダーノックピン(後)	SP1.6×8(22に内蔵)	(1)	42	アジャストバルプ		1
7	スリープ止Cピン		1	25	ローター		1	43	アジャストダイヤル		1
8	スリープリング		2	26	ローター羽根		6	44	アジャストダイヤル止ノックピン	SP2×18	1
9	ピットスリープ		1	27	エンドプレート(後)(B.B.付)		1	45	アジャストバルプOリング	P7	1
10	ピット止ボール	1/8"	1	㉘	ペアリング	626ZZ(27に内蔵)	(1)	46	アジャストダイヤル止ボール	1/8"	1
11	スリープスプリング		1	29	フレーム		1	47	アジャストダイヤル止スプリング		1
12	ハンマーフレーム		1	30	左右切替バルプOリング	S11.2	3	48	アジャストバルプ止ピス		1
13	ハンマー		2	31	左右切替バルプ		1	49	レバー		1
14	ハンマーピン		2	32	スロットル		1	50	レバーピン	SP2.5×22	1
15	スラスト		2	33	弁ボール	9/32"	1	51	インレトプッシュOリング	S11.2	1
16	ドライバー		1	34	スロットルスプリング		1	52	インレトプッシュ		1
17	スペーサー		1	35	左右切替バルプパッキン		1	53	ハンガー		1
18	セットナット		1	36	パッキンネジ		1

商品TOP

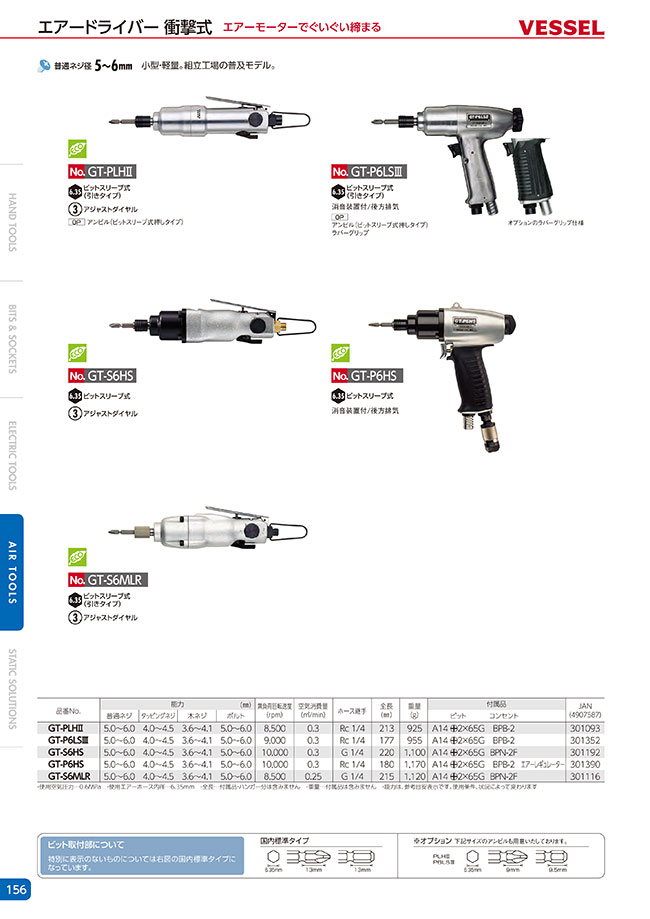

カタログ (見開き版)

GTPLH2の仕様・寸法情報

能力ねじ寸法(mm)

5～6

チャック方式

ビットスリーブ式

ビット差込口(mm)

6.35

使用空気圧力(MPa)

0.6

最大締付トルク(N・m)

40.5

無負荷回転数(rpm)

8500

空気消費量(m³/min)

0.3

排気

上方

全長(mm)

213

トラスココード

152-6391

JANコード

4907587301673

能力（普通ネジ）(mm)

5.0～6.0

能力（タッピングネジ）(mm)

4.0～4.5

能力（木ネジ）(mm)

3.6～4.1

能力（ボルト）(mm)

5.0～6.0

ホース継手

Rc 1/4

重量(g)

925

付属品

ビット(A14 (+)2×65G) コンセント(BPB-2)

絞り込み条件

タイプ
- GTPLH2
出荷日
すべて
1日以内

型番リスト

表示件数

型番

GTPLH2

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

31,445円

( 34,590円 )

1日目

詳細情報

基本情報

小型・軽量。組立工場の普及モデル。
【特長】
・ハイパワー機種
・安定した締めつけトルク。低振動・低騒音・高耐久性
・適用：普通ネジ径5～6mm
・ビット取付部：H6.35ビットスリーブ式（引きタイプ）
【用途】
・各種部品の取付に使用

類似品類似品をすべて見る

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアードライバー衝撃式 GT-PLH2の型番GTPLH2のページです。型番GTPLH2に関する仕様情報を記載しております。
