製品特長・仕様
製品の基本仕様・特長

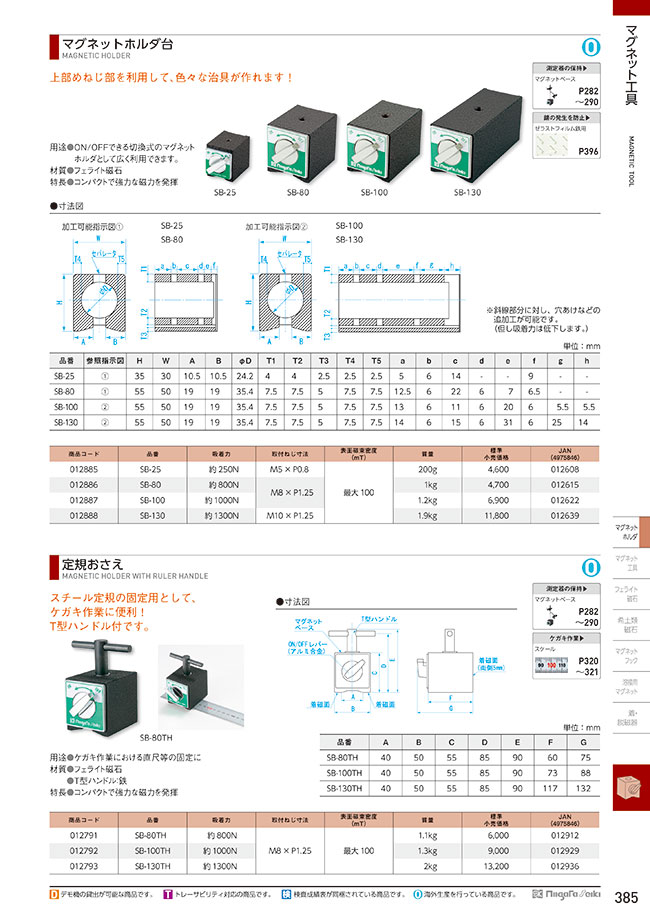

マグネットホルダ台
マグネットホルダ台ラインナップ
SB-25
SB-80
SB-100
SB-130
単位: mm
| 型番 | 参照 指示図 | H | W | A | B | φD | T1 | T2 | T3 | T4 | T5 | a | b | c | d | e | f | g | h |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SB-25 | （1） | 35 | 30 | 10.5 | 10.5 | 24.2 | 4 | 4 | 2.5 | 2.5 | 2.5 | 5 | 6 | 14 | - | - | 9 | - | - |
| SB-80 | （1） | 55 | 50 | 19 | 19 | 35.4 | 7.5 | 7.5 | 5 | 7.5 | 7.5 | 12.5 | 6 | 22 | 6 | 7 | 6.5 | - | - |
| SB-100 | （2） | 55 | 50 | 19 | 19 | 35.4 | 7.5 | 7.5 | 5 | 7.5 | 7.5 | 13 | 6 | 11 | 6 | 20 | 6 | 5.5 | 5.5 |
| SB-130 | （2） | 55 | 50 | 19 | 19 | 35.4 | 7.5 | 7.5 | 5 | 7.5 | 7.5 | 14 | 6 | 15 | 6 | 31 | 6 | 25 | 14 |
| 商品コード | 型番 | 吸着力 | 取付ねじ寸法 | 表面磁束密度 (mT) | 質量 |
|---|---|---|---|---|---|
| 012885 | SB-25 | 約 250N | M5 × P0.8 | 最大 100 | 200g |
| 012886 | SB-80 | 約 800N | M8 × P1.25 | 最大 100 | 1kg |
| 012887 | SB-100 | 約 1000N | M8 × P1.25 | 最大 100 | 1.2kg |
| 012888 | SB-130 | 約 1300N | M10 × P1.25 | 最大 100 | 1.9kg |
外形図
加工可能指示図1
加工可能指示図2
※斜線部分に対し、穴あけなどの追加工が可能。（ただし吸着力は低下）
絞り込み条件：5 項目の仕様が未選択です
マグネット吸着力(N)
- 250
- 800
- 1000
- 1300
取付ねじ穴寸法
- M5×0.8
- M8×1.25
- M10×1.25
幅(mm)
- 30
- 50
奥行(mm)
- 34
- 60
- 73
- 117
高さ(mm)
- 35
- 55
タイプ
- SB-H
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
上部めねじ部を利用して、さまざまな治具が作れる強磁力マグネットホルダ台。
【特長】
・吸着面は曲面にも吸着可能な凹、V面。
・コンパクトで強力な磁力を発揮するマグネットベース。
【用途】
・ON／OFFできる切替式のマグネットホルダとして広く利用可能。
