ロックタイト精密マシンバイス
- 通常単価(税別)
- 147,050円～454,750円特別価格
- 税込単価
- 161,755円～500,225円特別価格
マシニングセンター、フライス盤等でワークを固定する精密マシンバイス。【特長】・浮き上がり防止機構により...
詳細を確認- 本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
[付属品] 標準ガイドブロック(2個1組)適合溝巾18mm ･･･ 1組 ハンドル･･ 1本 吊ボルト･･ 2個(LT250M ･ LT250MGのみ)
分解構造図
性能・試験情報
精度規格（静的精度）
静的精度
| No. | 検査事項（100mmにつき）規格 | 旧JIS規格 （0級） | ナベヤ 規格 |
|---|---|---|---|
| 1 | 本体底面と口金スベリ面との平行度 | 0.015 | 0.010 |
| 2 | 口金と口金スベリ面との直角度（直角より小なること） | 0.030 | 0.015 |
| 3 | 本体底面のガイドブロックと口金くわえ面の直角度 | 0.015 | 0.010 |
| 4 | 本体底面のガイドブロックと口金くわえ面の平行度 | 0.015 | 0.010 |
| 5 | 回転台底面と口金スベリ面との平行度 | 0.020 | 0.015 |
| 6 | 回転台底面と上面スベリ面との平行度 | - | 0.010 |
（締付精度）
| No. | 検査事項（100mmにつき）規格 | 旧JIS規格 （0級） | ナベヤ 規格 |
|---|---|---|---|
| 7 | 締付けたテストブロックの上面と本体底面との平行度 | 0.020 | 0.015 |
| 8 | 締付けたテストブロックの上面と回転台底面との平行度 | 0.030 | 0.020 |
| 9 | 締付けたときのテストブロックの上面の浮き上がり | 0.030 | 0.015 |
特許・証明書情報
ISOへの取り組み
品質・環境・JISマークの認証を取得しております。
より良い製品を、より良い環境から、お届けします。
☆ISO 9001：2015 品質マネジメントシステム 認証 2007.12.17登録
☆ISO14001：2015 環境マネジメントシステム 認証 2009.12.11登録
☆JISマーク表示制度 認証 2008.9.3認証
外形図
使用方法・使用事例
使用方法
口開きの増大
口金位置の取替えにより、大きな口開きが得られます。
・静的精度口金の取替位置による口開き
| - |  |  |  |  |
| LT100M | 0～102 | 48～150 | 115～217 | 163～265 |
| LT125M | 0～112 | 56～168 | 140～252 | 196～308 |
| LT150M | 0～143 | 63～206 | 160～303 | 223～366 |
| LT200M | 0～190 | 85～275 | 199～389 | 284～474 |
| LT250M | 0～248 | 110～358 | 233～501 | 366～614 |
・口金の取替方法
| - | 最大操作トルクN・m | 口金外側使用時 |
|---|---|---|
| LT100M | 30 | 10kN |
| LT125M | 40 | 10kN |
| LT150M | 45 | 10kN |
| LT200M | 50 | 10kN |
| LT250M | 80 | 10kN |
詳細情報
基本情報
マシニングセンター、フライス盤等でワークを固定する精密マシンバイス。
【特長】
・浮き上がり防止機構によりワークの浮き上がりを抑える。
・ダクタイル鋳鉄製で高剛性。締付時のソリ・破損がない。
・摺動部は、火炎焼入（HRC45）により、耐摩耗性に優れる。
・旧JIS0級を凌ぐ高精度。万一使い減りしても分解が容易で精度修復が可能。
・並列仕様品の並列精度は0.01以内。
【用途】
・マシニングセンター、フライス盤でのワーク保持に最適。
ご注意
- 本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。

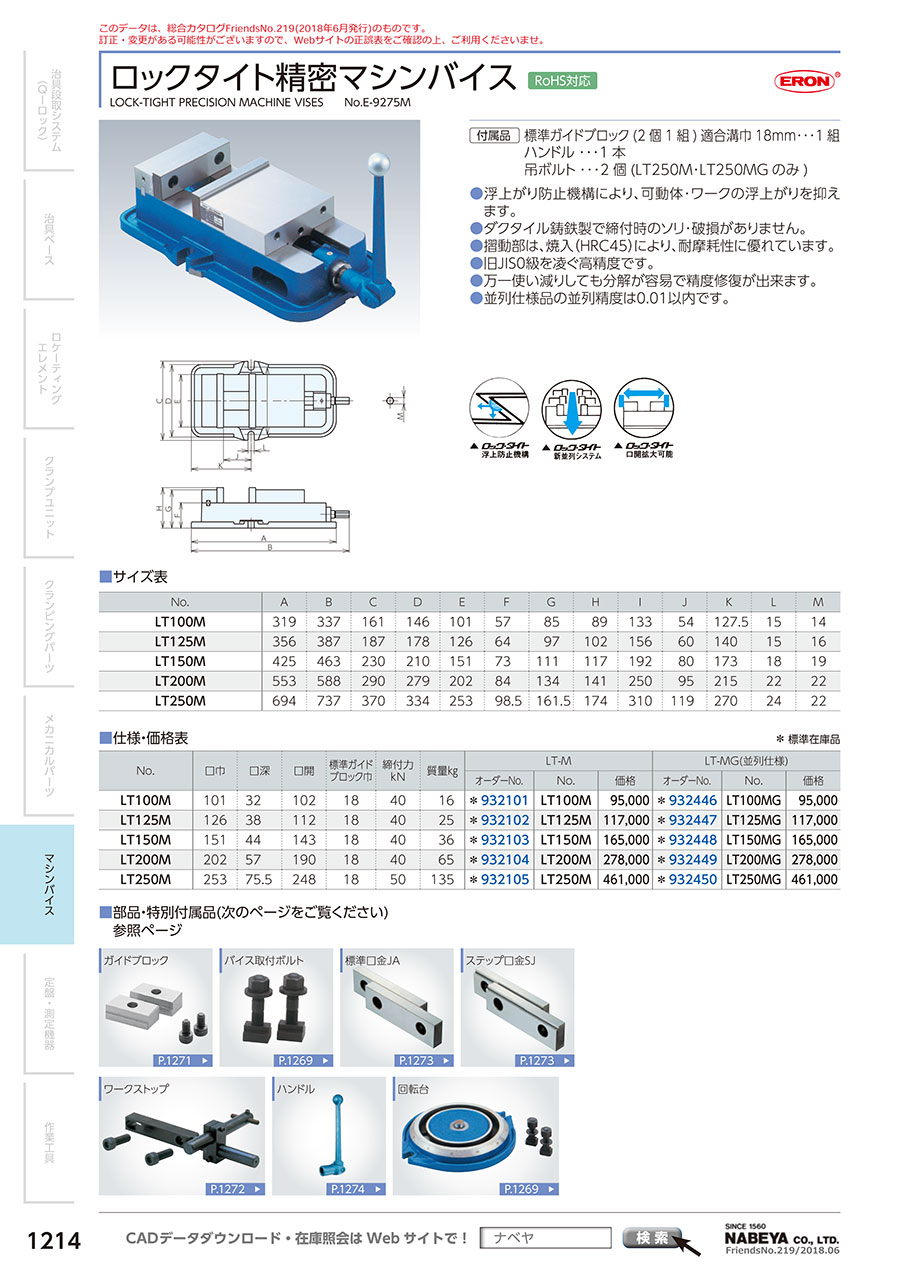

カタログ
